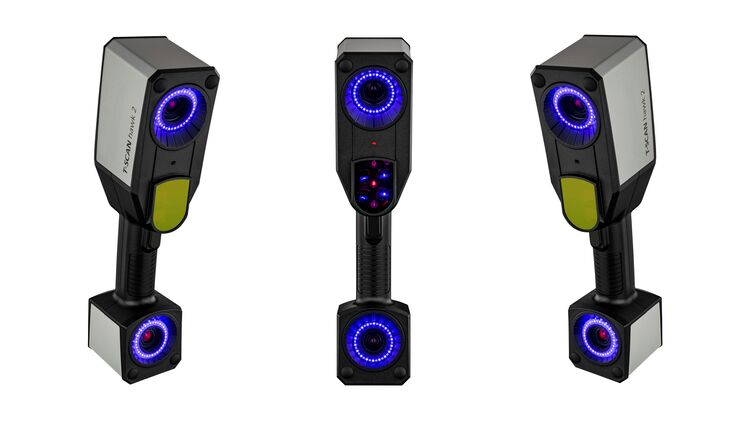

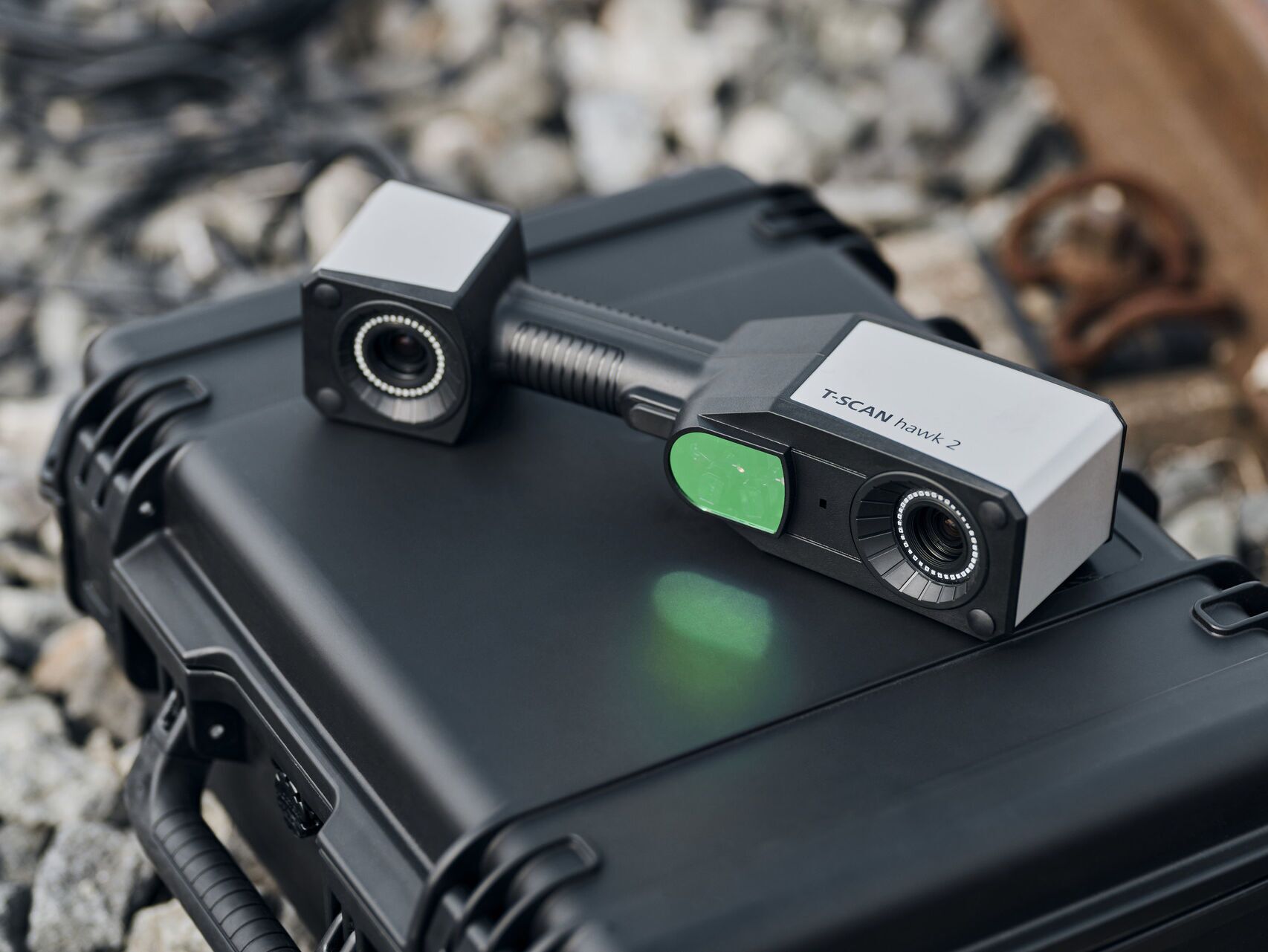

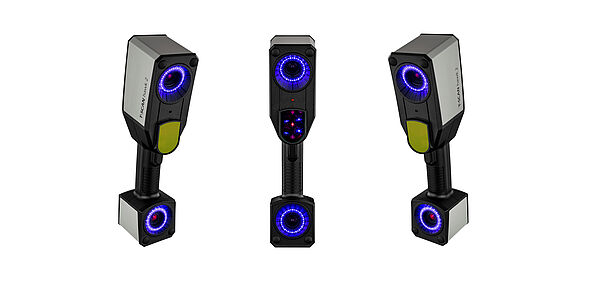

T-SCAN hawk 2

Håndholdt letvægtsscanner med måleteknisk præcision og høj brugervenlighed

T-SCAN hawk 2 er en transportabel og præcis 3D laserscanner, som med softwaren ZEISS INSPECT Optical 3D er en komplet håndholdt løsning til scanning og dokumentation af overfladegeometri.

Den intuitive håndtering af udstyret forsimpler workflowet fra scanning til evaluering og rapportering. Ved hjælp af en rød lasermarkering, er det nemt at justere afstand, så du får det perfekte måleresultat.

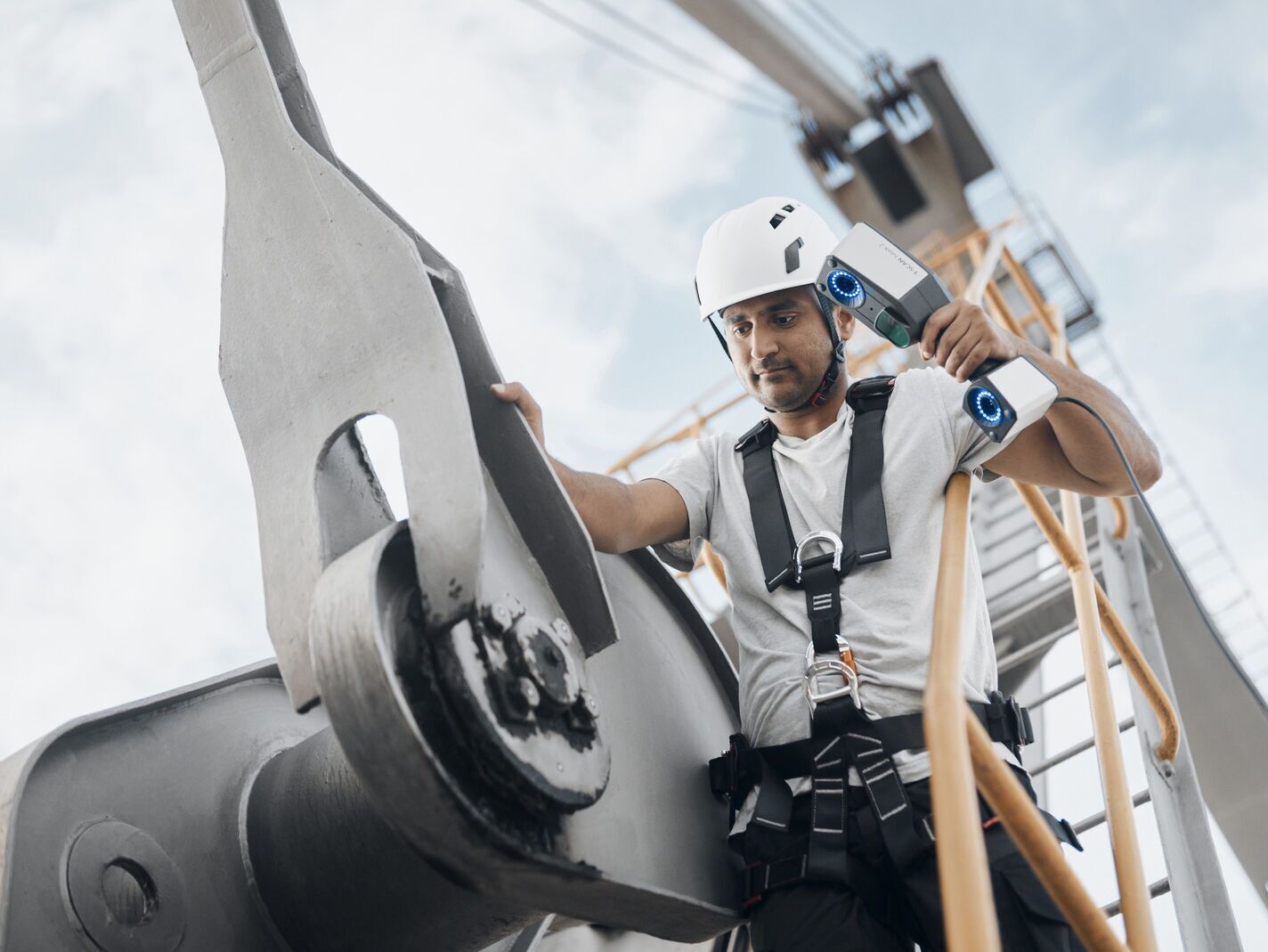

T-SCAN hawk 2 er en del af HandsOnMetrology porteføljen, er designet til at opfange 3D data, hvor end du har behovet for det. Den kompakte 3D scanner er velegnet til alt fra reverse engineering til kvalitetskontrol, selv i barske og svært tilgængelige miljøer.

Se videoerne - Kom godt i gang med T-SCAN hawk 2

T-SCAN hawk 2 et fleksibelt system, der kan skifte mellem scanning mode og satellite mode i samme måleopgave. De to indstillinger gør det muligt at scanne med forskelligt detaljeniveau. Det betyder, at du med denne letvægtsscanner kan opmåle selv fine detaljer og dybe huller og opnå maksimal præcision i 3D målingen.

Satellite mode med T-SCAN hawk 2

Satellite mode

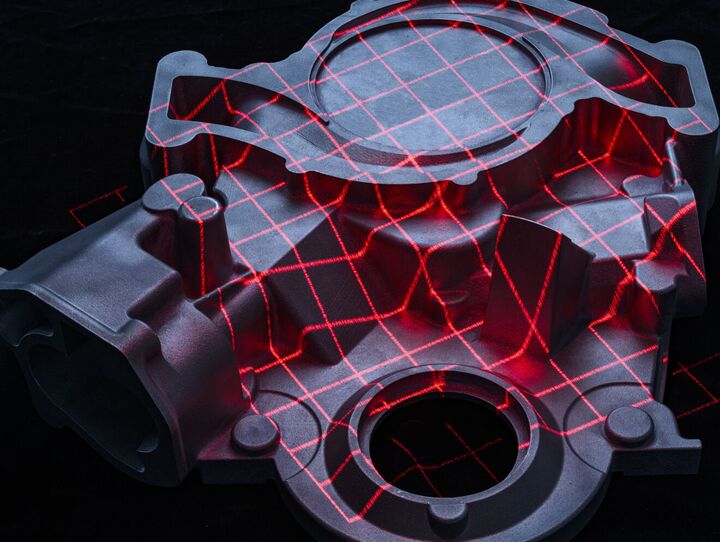

T-SCAN hawk 2 er den føste håndholdte scanner med det nye satellite mode, som bruges til opmåling af større emner op til 4000 mm.

Med denne funktion sikres høj nøjagtighed i målingen uden brug af fotogrammetri-kodede mærker. Lasergitteret gør det nemt at positionere scanneren korrekt.

scanning mode med T-SCAN hawk 2

Scanning mode

Med T-SCAN hawk 2 er det nemt at skifter mellem forskellige opgaver. Med scanning mode er det muligt at opmåle alt fra små emner, fine detaljer, store emner og dybe huller til områder, som er svært tilgængelige.

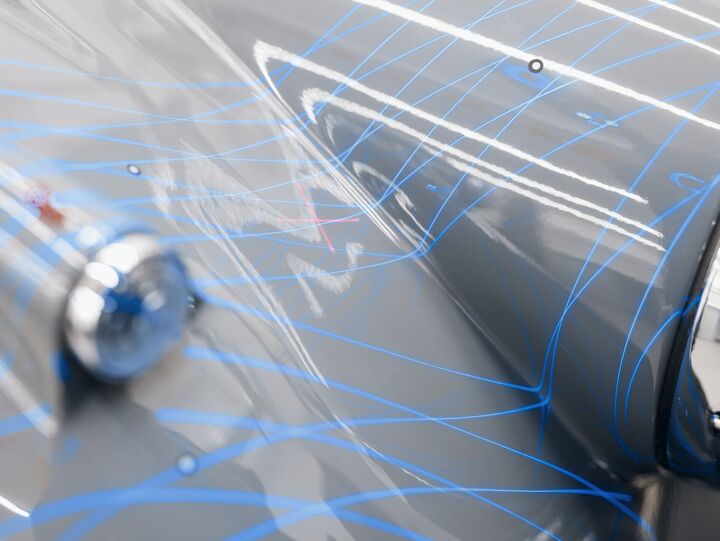

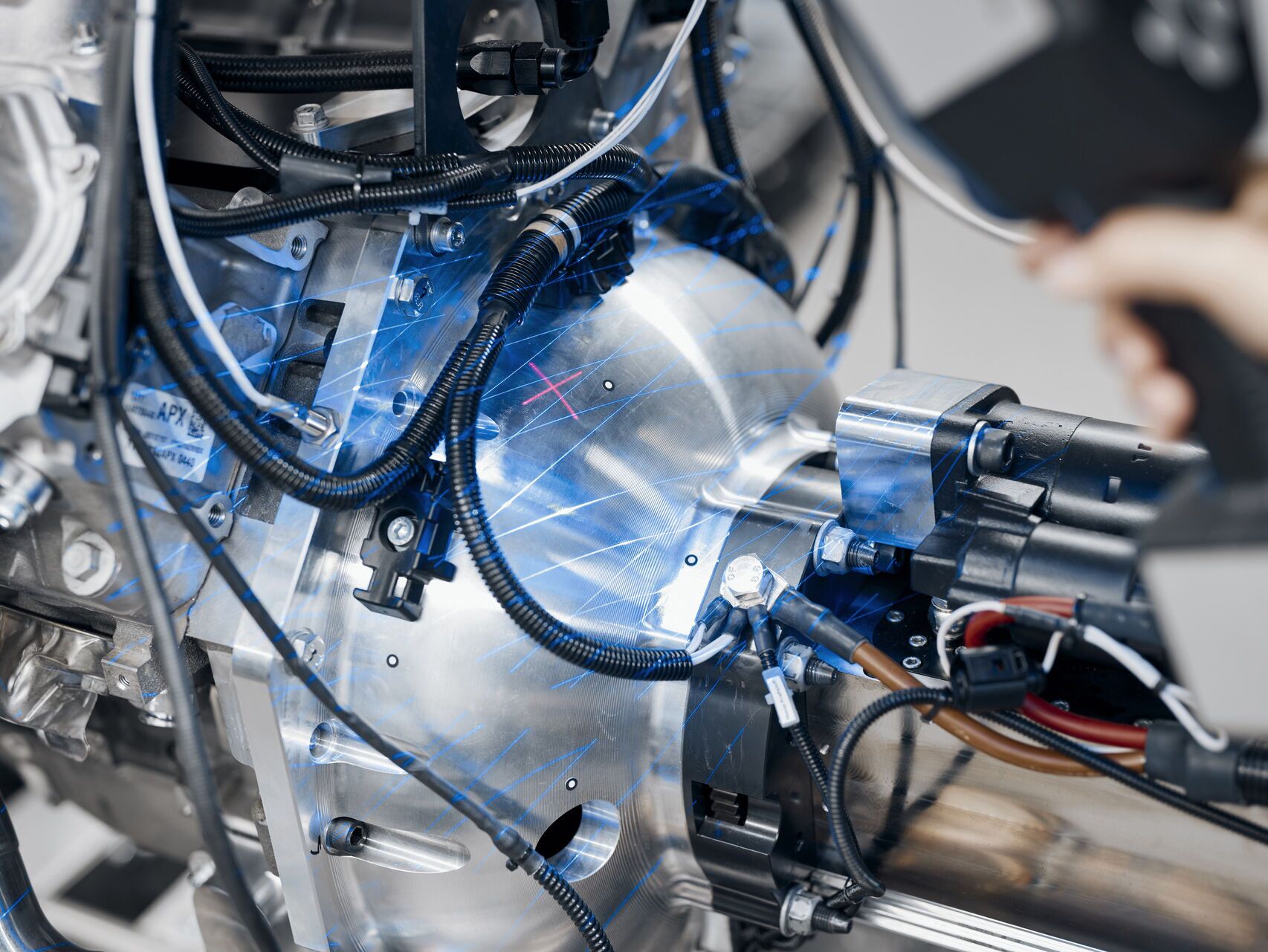

Laserscanneren understøtter opmåling af en lang række materialer og overflader, herunder mørke og skinnende overflader.

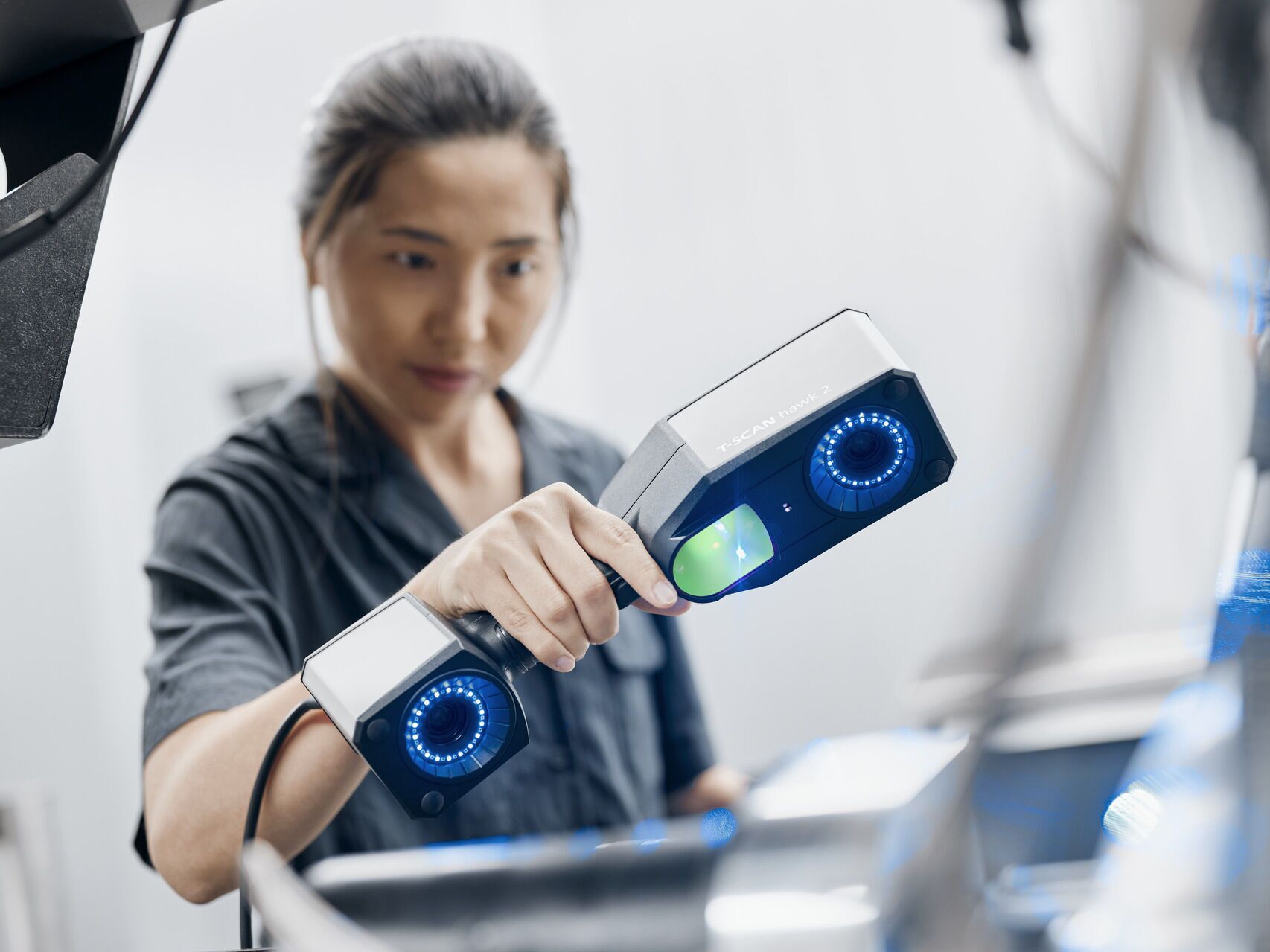

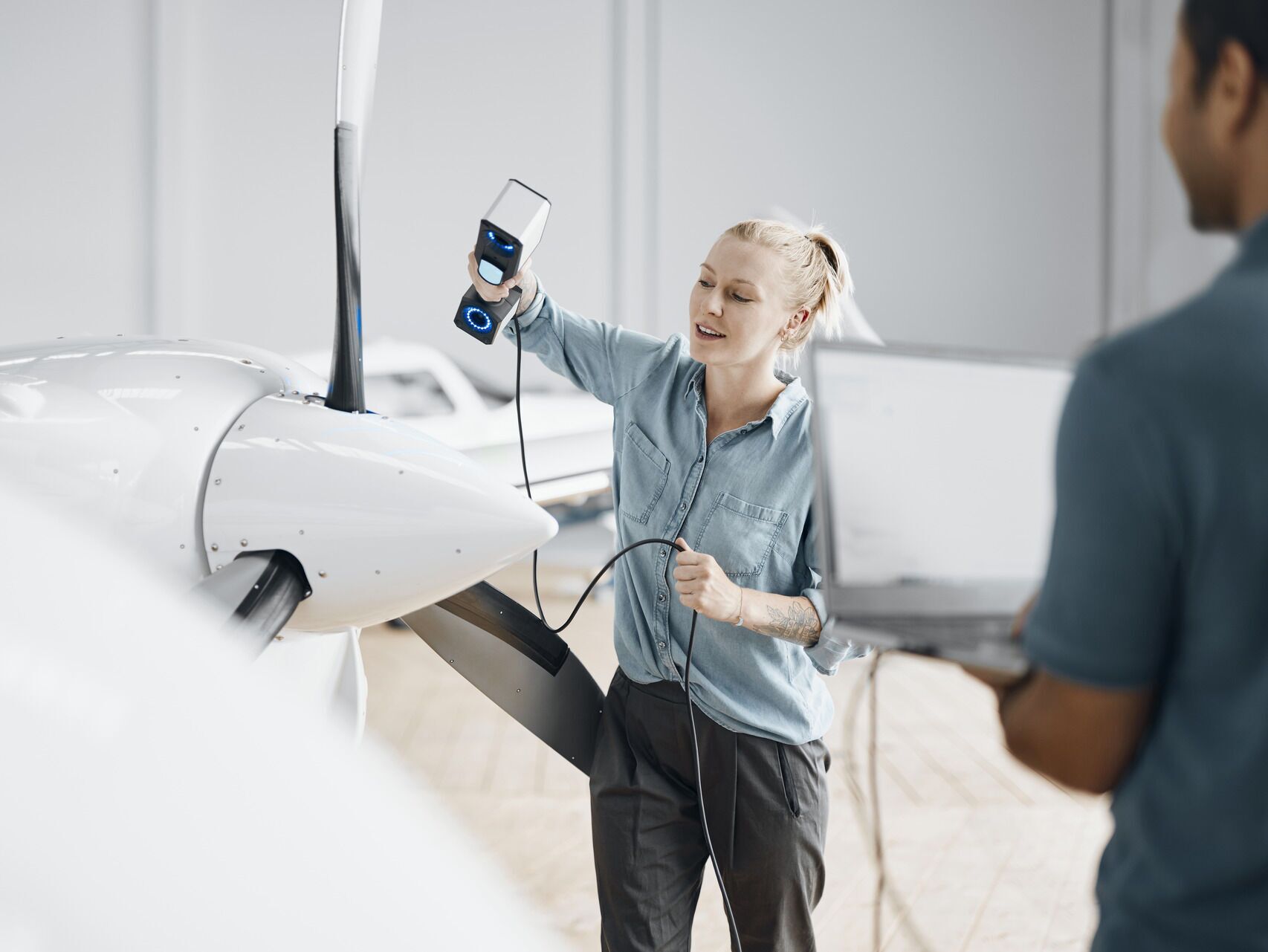

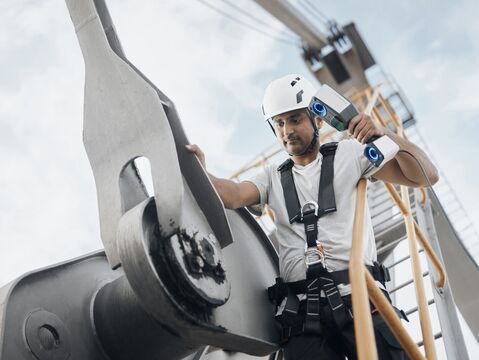

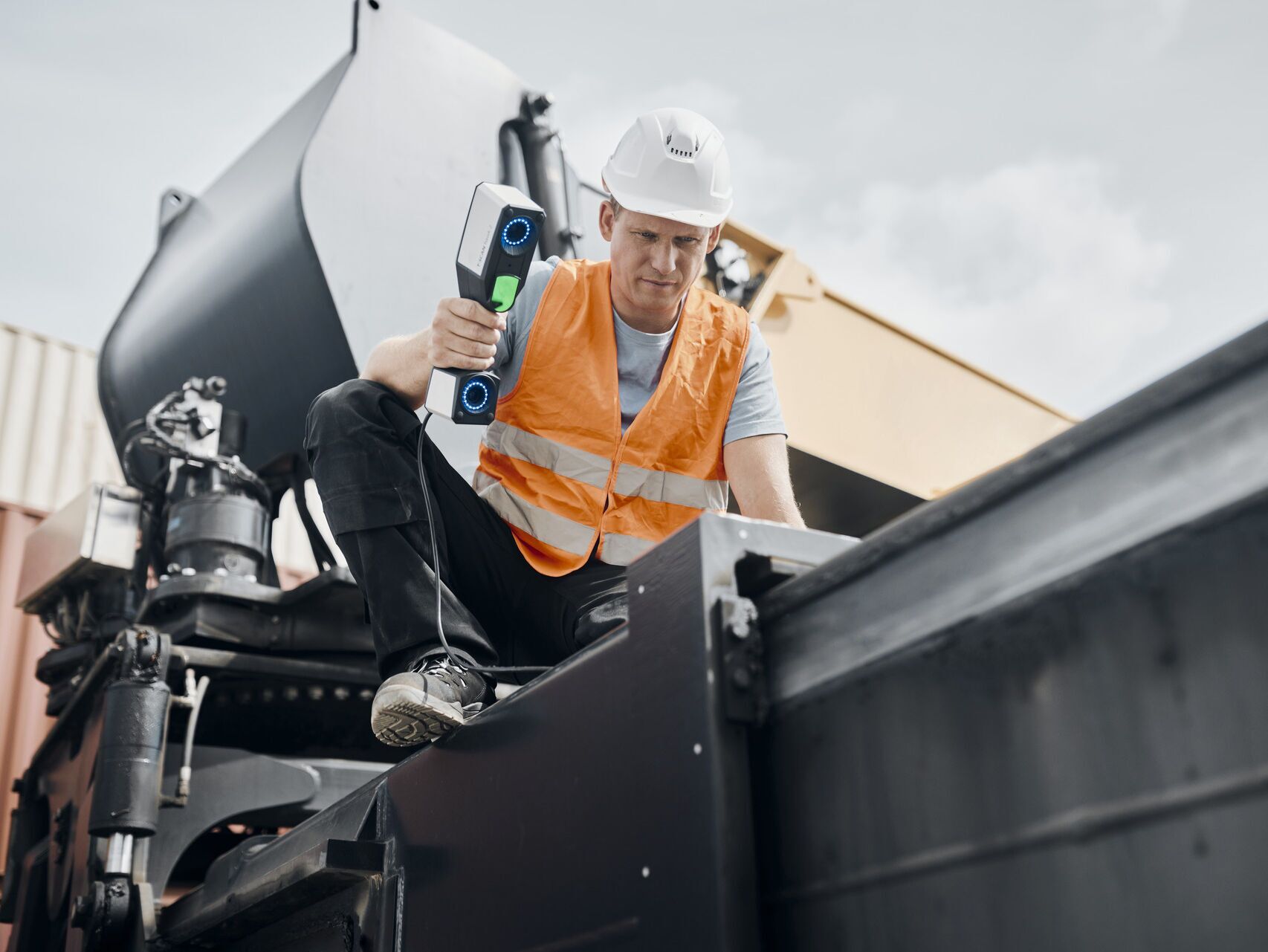

T-SCAN hawk 2 har en række anvendelser inden for reverse engineering, vedligeholdelse og kvalitetskontrol. Systemet er velegnet til både indendørs og udendørs brug og kan opmåle alt fra små detaljer til store emner.

Med T-SCAN hawk 2 kan du:

  • Digitalisere unik geometri og skabe en CAD model
  • Dokumentere værktøjer og kulturarv
  • Lave 3D inspektion af sliddele
  • Udføre trendanalyse af flere scanninger
  • Sammenligne CAD og faktisk geometri
  • Udføre målsætning og dimensionering
  T-SCAN hawk 2
High-speed scanning Inkluderet (blå laserkryds)
Dybe huller Inkluderet (blå laserlinjer)
Detaljeret scanning Inkluderet
Store emner Inkluderet (satellite mode)
One-shot sensor rekalibrering Inkluderet (HyperScale)
Kulfiber Scalebars Certificeret (DAkks / ILAC)*
Volumetrisk præcision 0.02 mm + 0.015 mm/m**
Laserklasse (IEC 60825-1:2014) Klasse 2M (eye safe)
Setup Håndholdt
Vægt <1kg
Emnestørrelse Op til 4000 mm
Kabellængde 10 m
Software ZEISS INSPECT Optical 3D
Komplet hardware betjening Understøttet


* D-K-21312-01-00 ifølge DIN EN ISO/IEC17025:2018
** Acceptancetest baseret på ISO 10360
