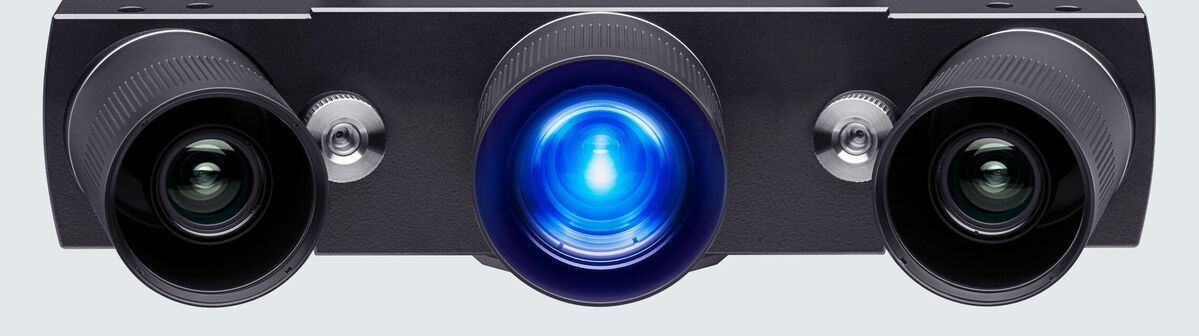

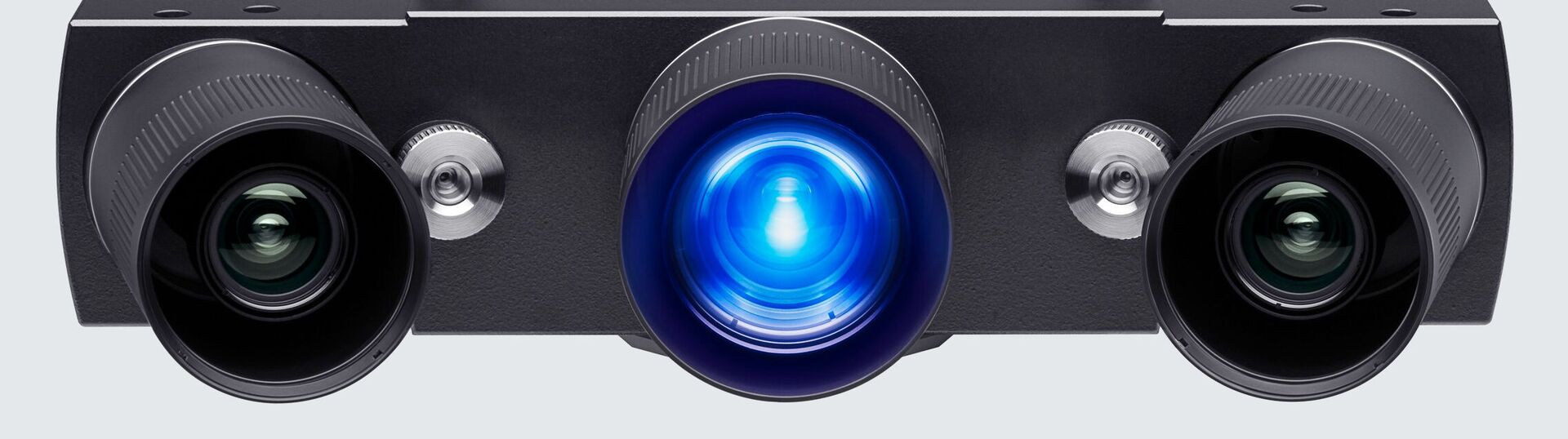

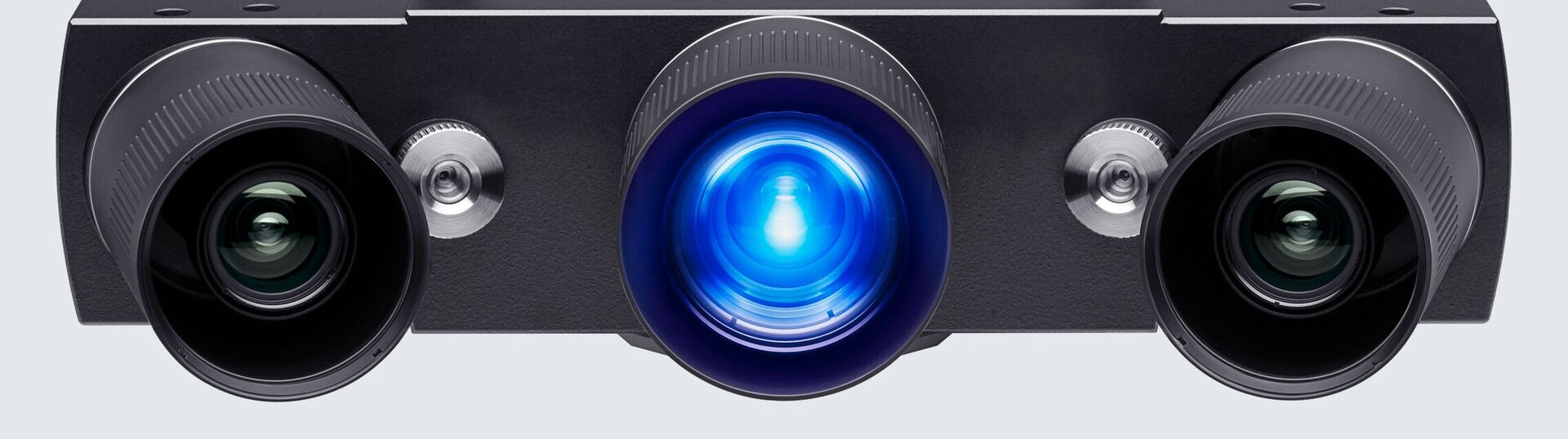

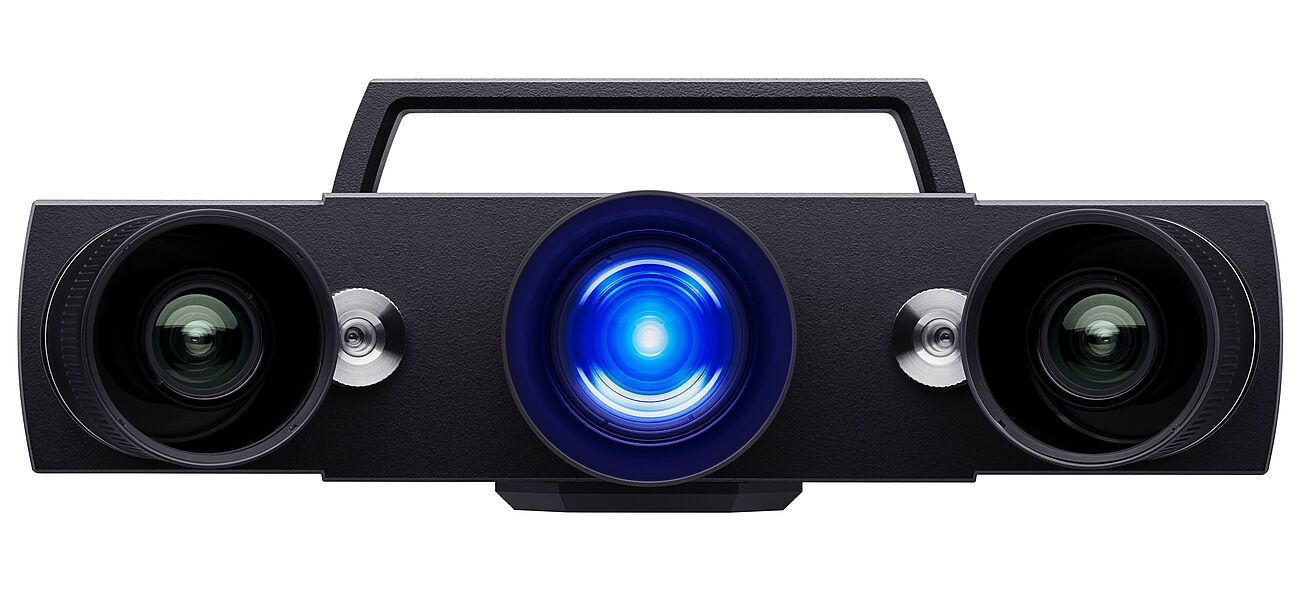

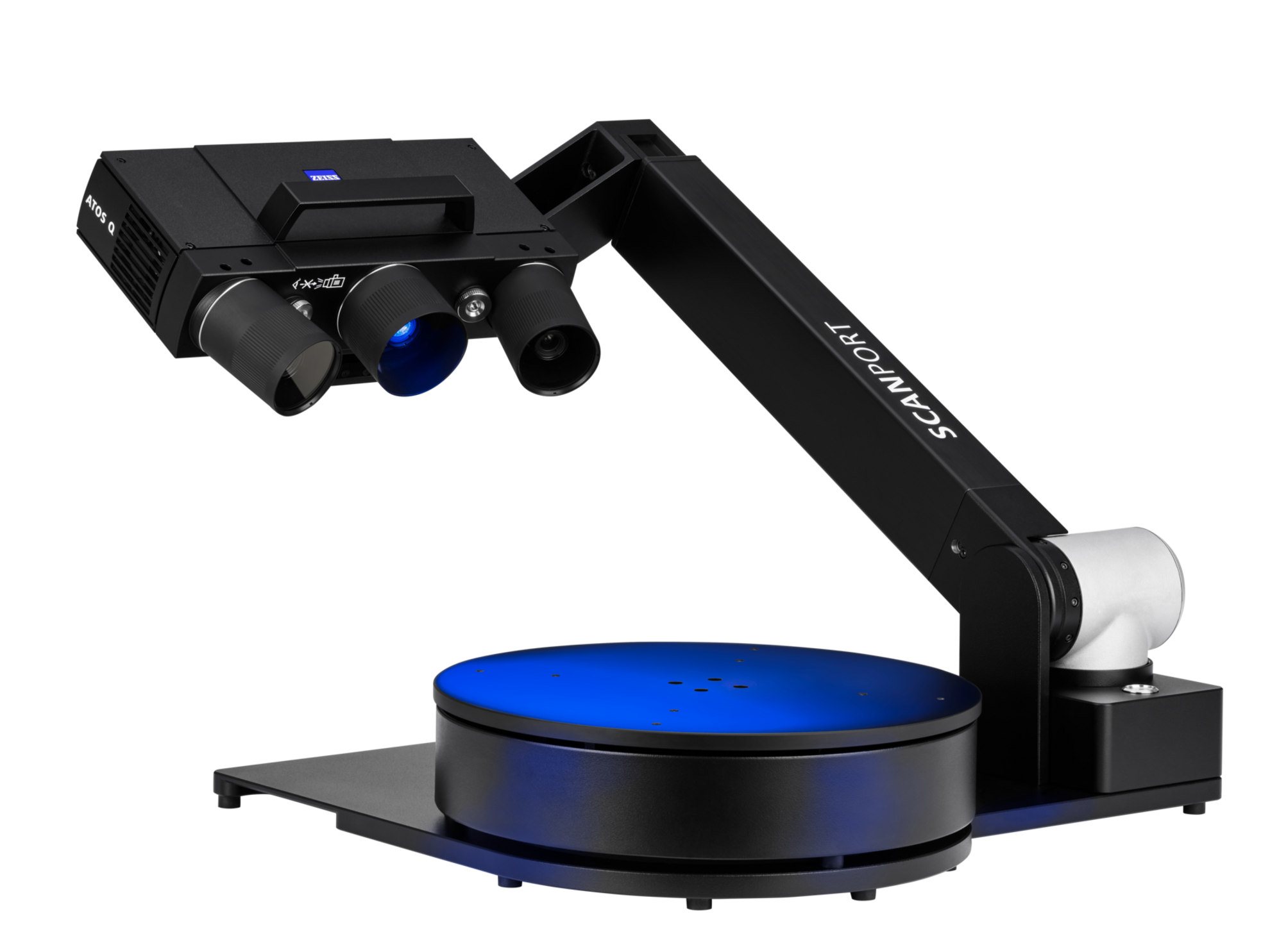

ATOS Q

Kompakt og alsidig 3D scanner til hurtig emneopmåling

ATOS Q er en pålidelig og alsidig 3D scanner, som leverer fuld sporbarhed i målingen, selv ved barske forhold, hvorfor den er velegnet til komplekse måle- og inspektionsopgaver.

3D scanneren fra Carl Zeiss GOM Metrology er specifikt udviklet til industrien og er den perfekte kombination af design, teknologi og ydeevne.

ATOS Q er skabt med fokus på praktisk anvendelse, hurtig opmåling og høj datakvalitet.

Se videoerne - Kom godt i gang med ATOS Q

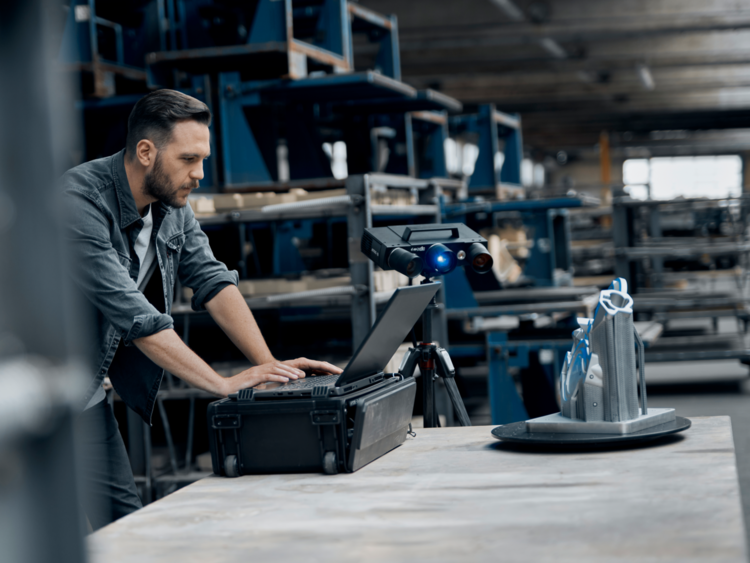

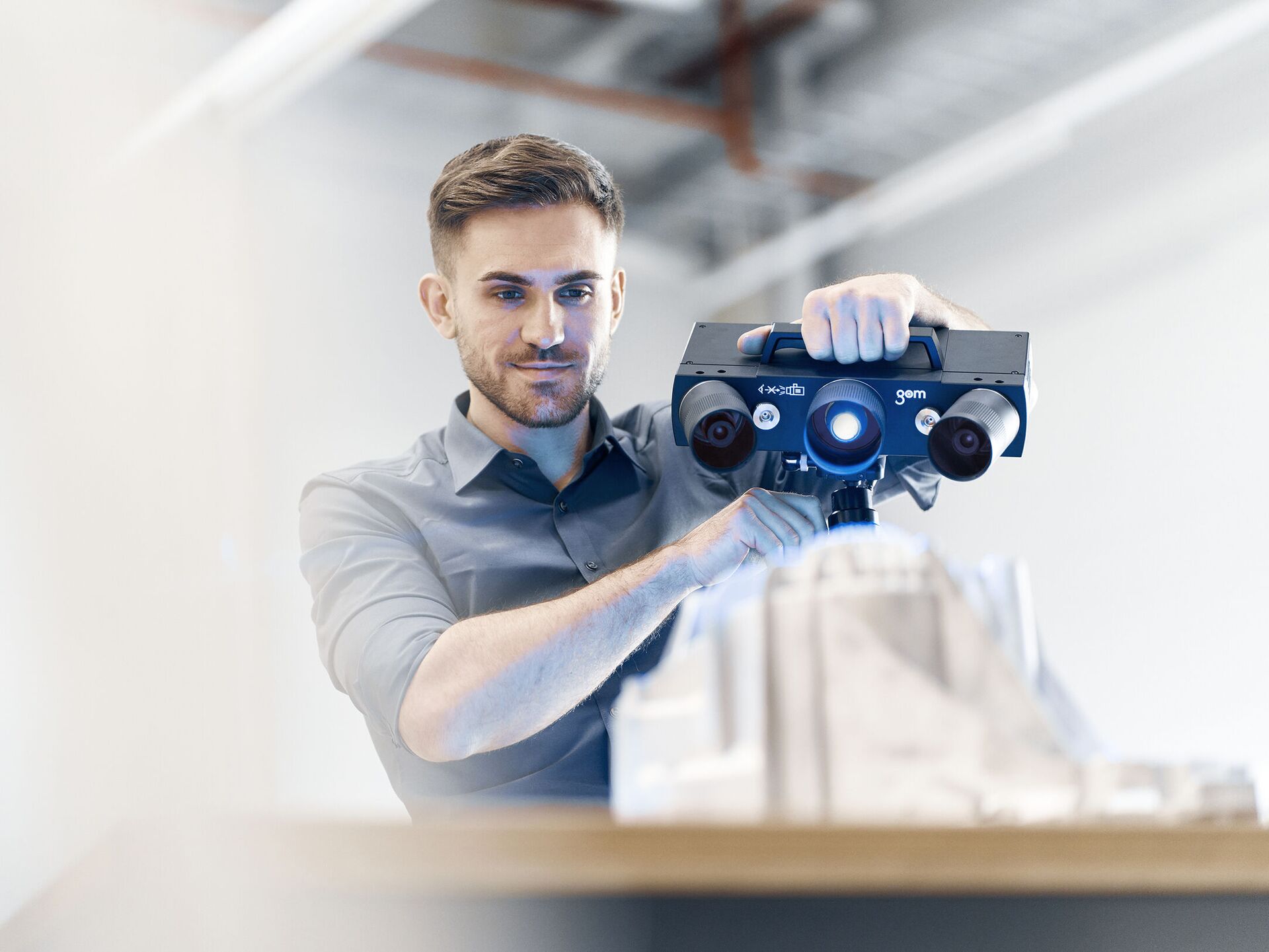

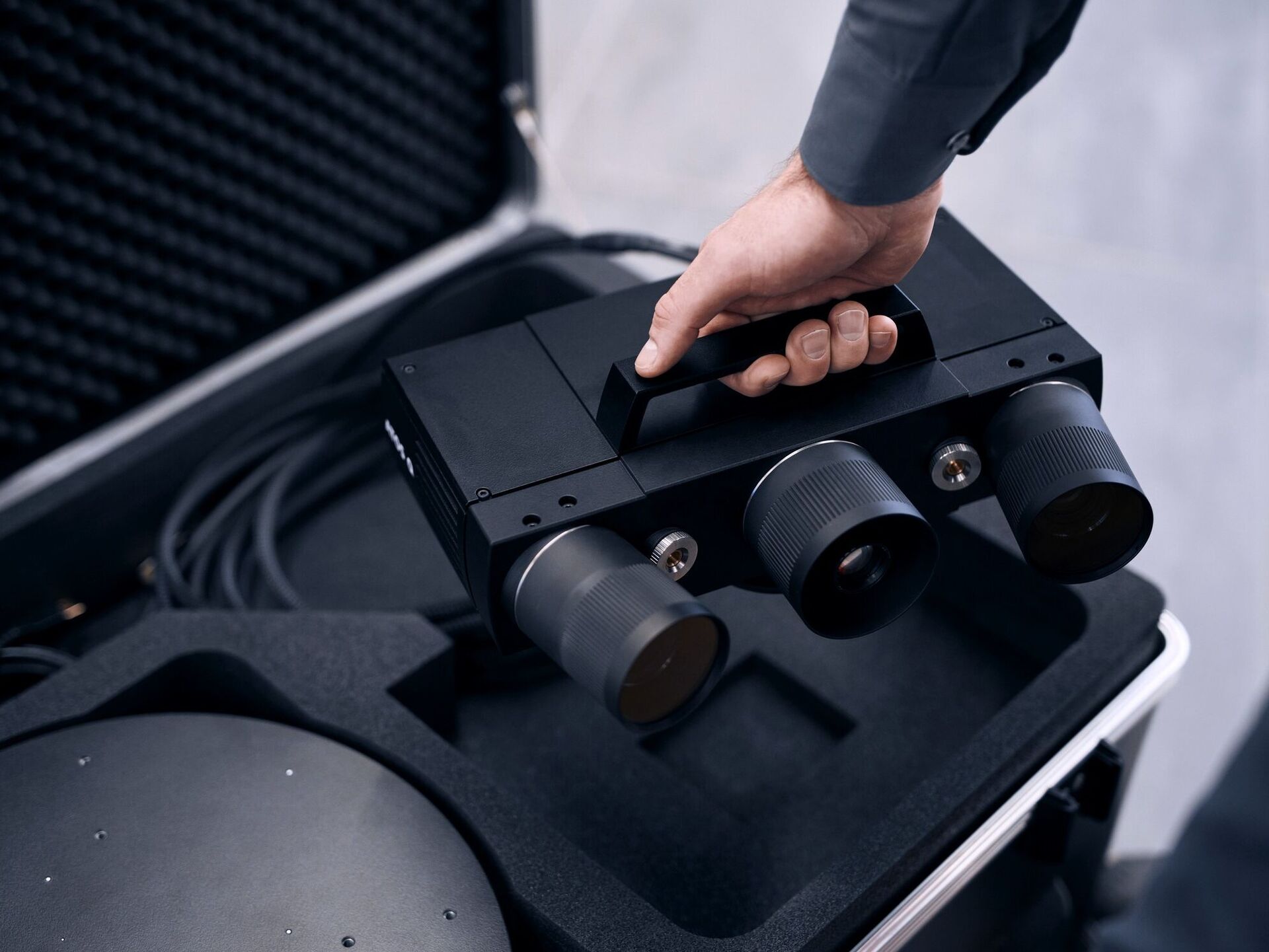

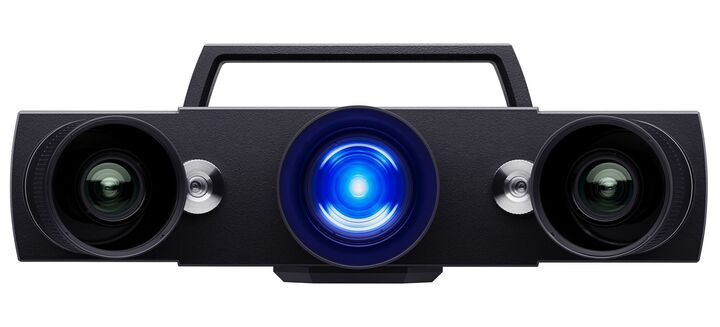

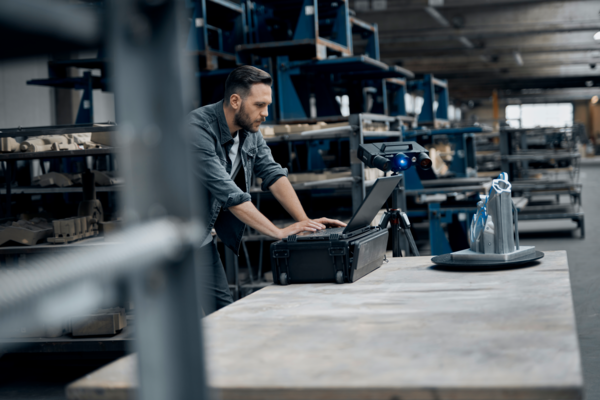

Med et kompakt design og en vægt på kun 4 kg er ATOS Q en 3D scanner, der let kan flyttes rundt. Derudover er det et robust system, som er sikret mod støv og vandsprøjt, hvilket gør den velegnet til opmåling i både målerum og produktion.

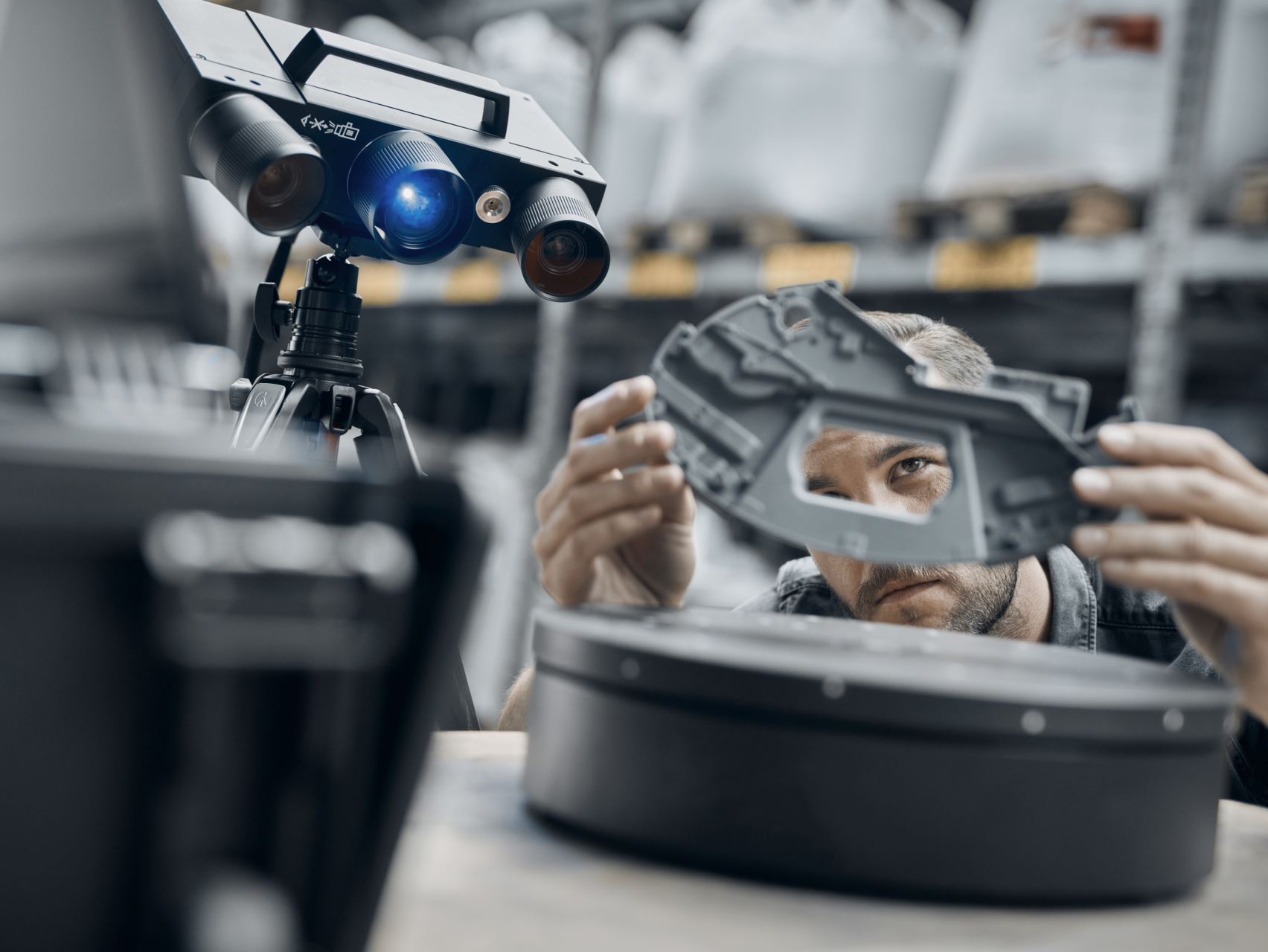

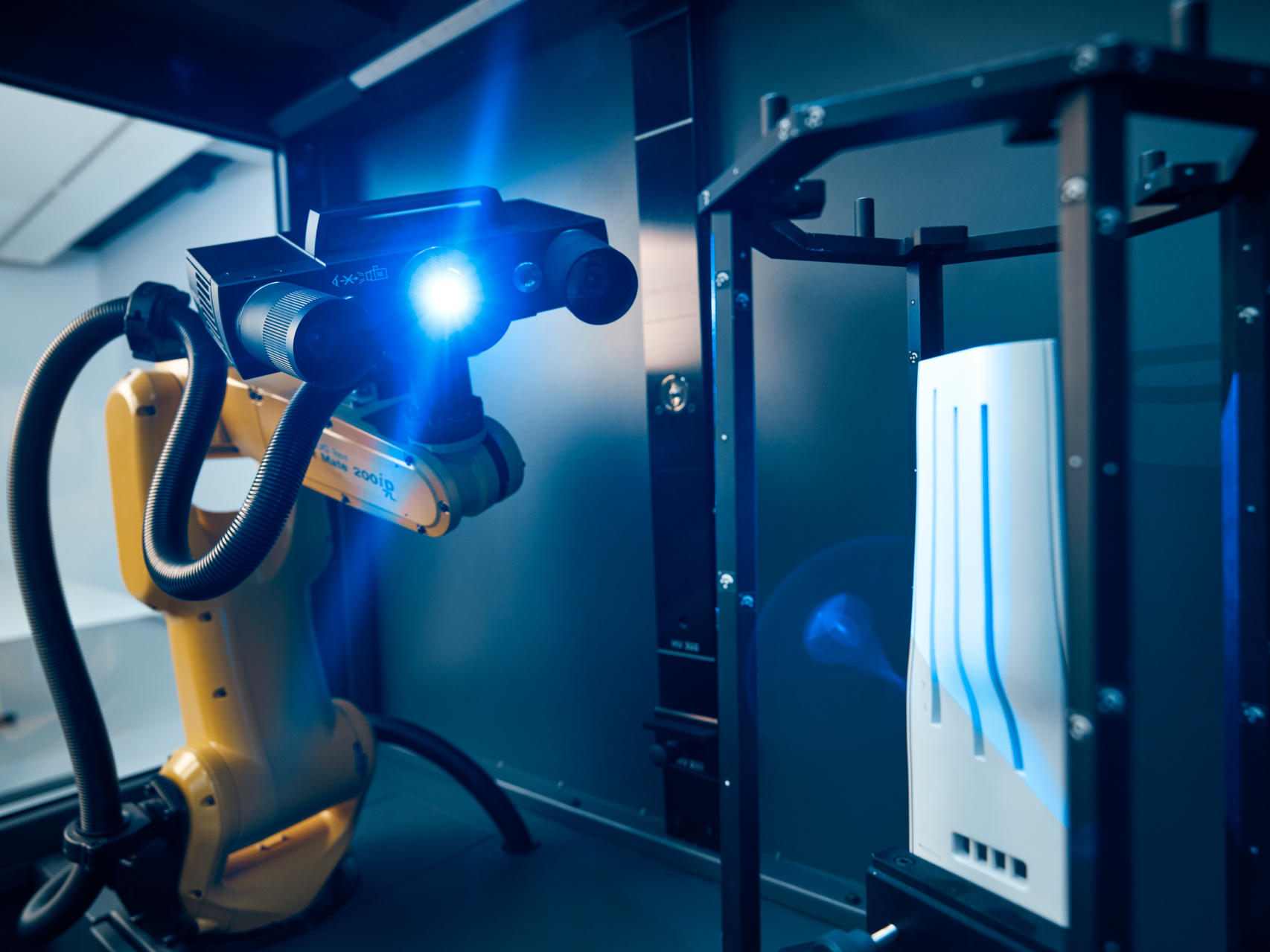

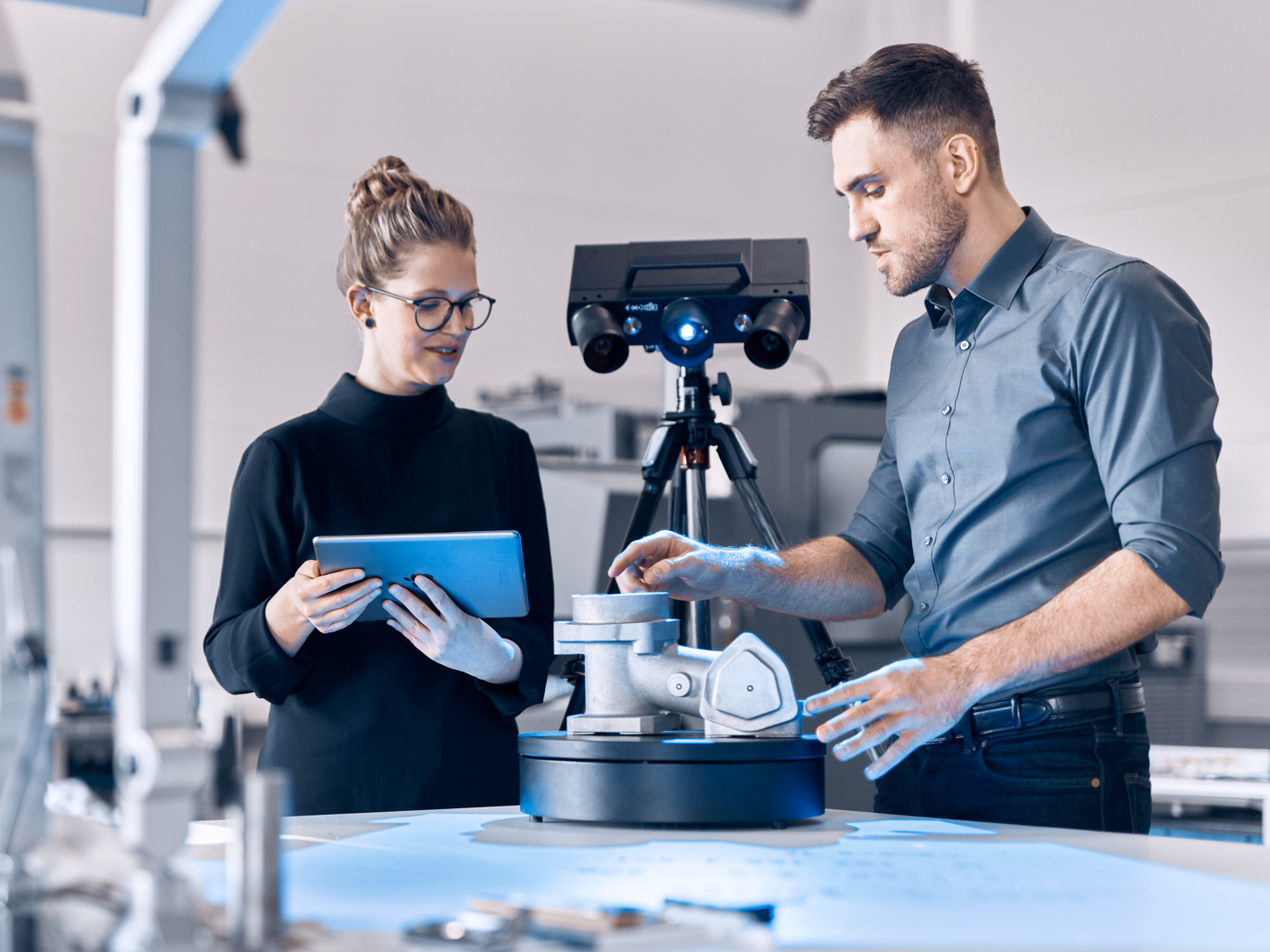

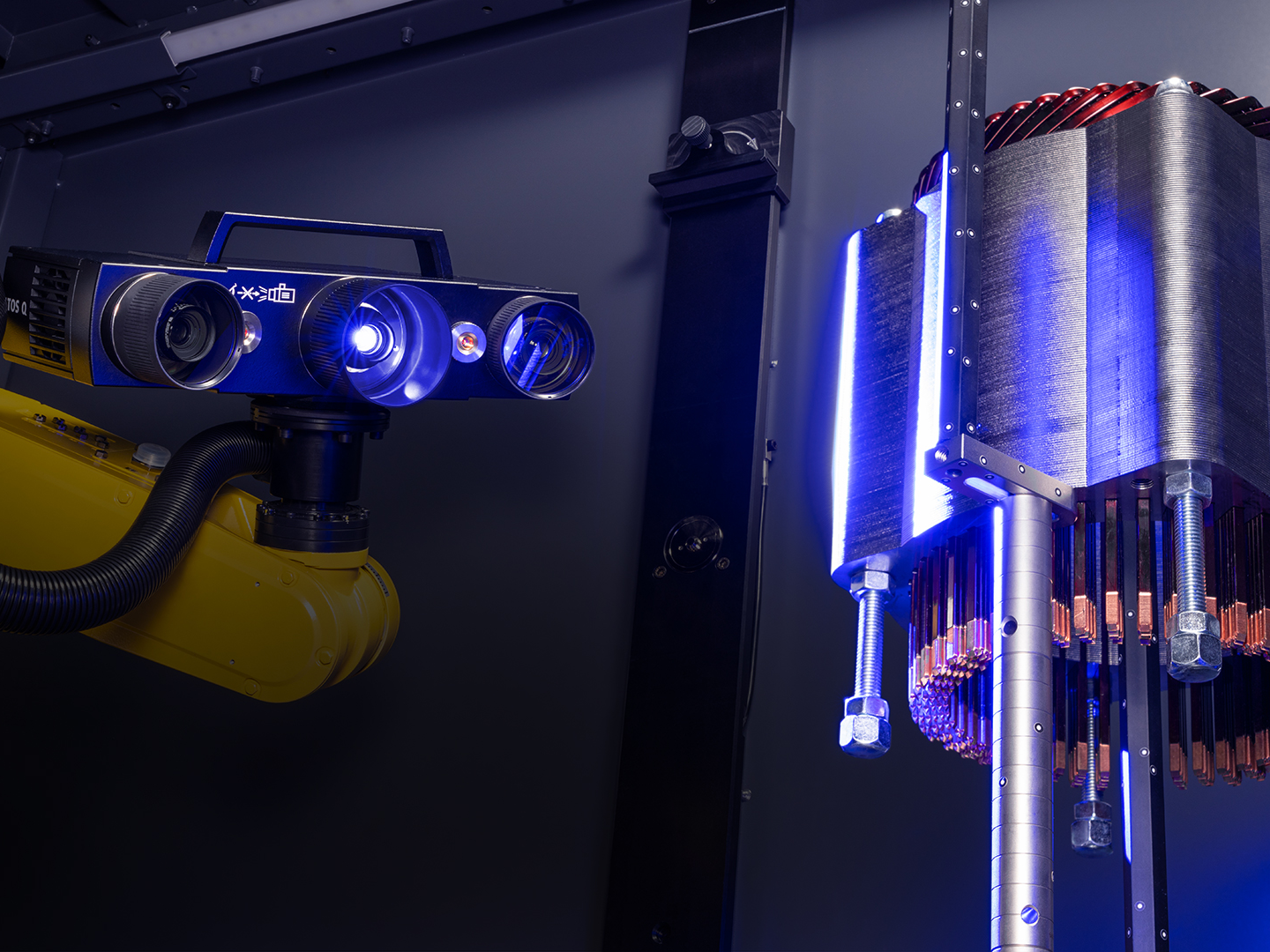

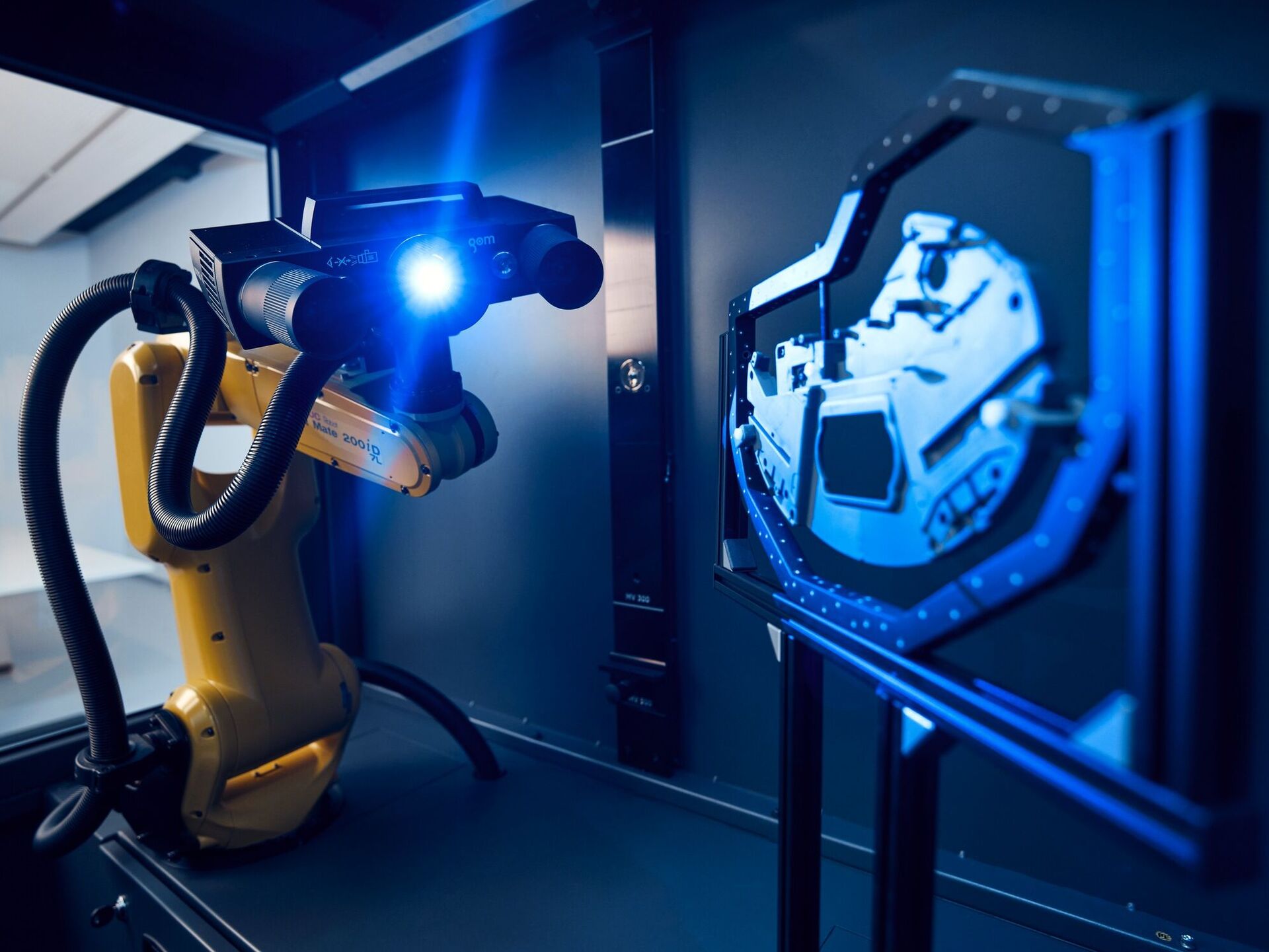

Letvægtscanneren kan bruges manuelt på en trefod eller stander, men kan også konfigureres i et fuldautomatisk setup, hvor både scanning og rapportering kører uden operatørindblanding.

ATOS Q er en fleksibel og alsidig 3D scanner, som er velegnet til forskellige industrier og kan anvendes til formål såsom:

  • Emneopmåling og kvalitetskontrol
  • Reverse engineering
  • Dokumentation

Som flere af 3D scannerne fra Carl Zeiss GOM Metrology, anvender ATOS Q teknologierne Triple Scan og Blue Light Technology. Med udskiftelige linser sikrer ATOS Q høj præcision i målingen af små og mellemstore emner.

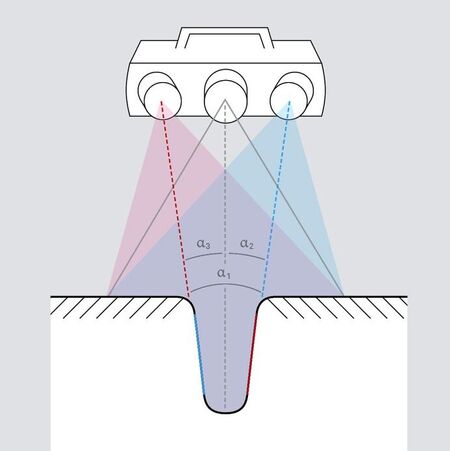

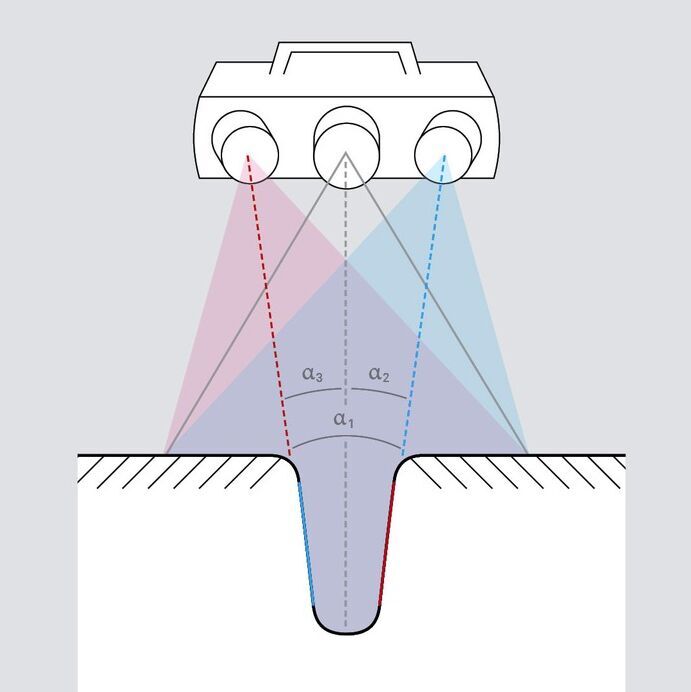

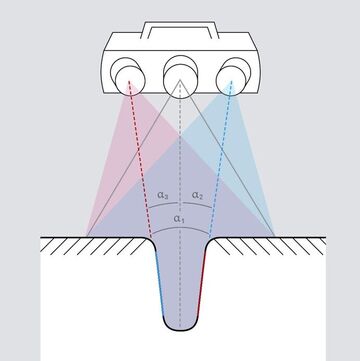

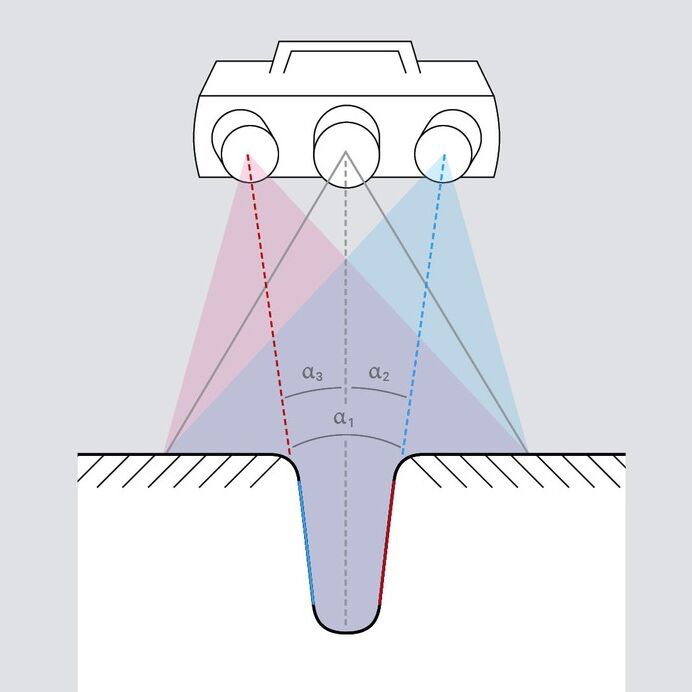

Under scanningen projiceres et præcist mønster af striber (fringe projection) ned på emnets overflade, og optages af de to kameraer, som er kalibrerede i stereokamerasetup. Der opsamles data på de overflader, hvor de to kameraers ”synsfelter” er overlappende.

I denne proces er projektoren i midten passiv og bidrager alene med projektion af striber. Ved at bruge Triple Scan Technology, gøres projektoren til en kalibreret enhed i målingen, og dermed er det muligt at opsamle data ved hjælp af et enkelt kamera i kombination med projektorenheden.

På denne måde opsamler scanneren data på emnet i følgende overlappende synsfelter:

  • Venstre kamera / Højre kamera
  • Venstre kamera / Projektor
  • Højre kamera / Projektor

Ordet Triple Scan Technology refererer således til, at der i scanningsprocessen bruges tre forskellige metoder til dataopsamling. Da både kameraer og projektor er kalibrerede, kan alle tre elementer bruges i udregningen af koordinater.

Ved at anvende Triple Scan Technology opnås en fordel ved scanning af emner med blanke overflader, fordybninger og kompleks geometri.

Projektorenheden på ATOS-scannere er baseret på Blue Light Technology, hvilket betyder at scanneren projicerer lys fra et specifikt blåt frekvensområde ned på emnet. Hermed kan omgivelsernes lys filtreres fra i scanningsprocessen, så det ikke forstyrrer og skaber støj i målingen. Den kraftige Blue Light lyskilde resulterer således i effektiv og hurtig måling.

ATOS Q har tilmed en ekstra kraftig LED lyskilde, som resulterer i high-speed scanning ved selv besværlige overflader.



ATOS Q



Målevolumen

MV100 - MV500



Kamerapixels

8M, 12M



Punkttæthed

0,03 mm - 0,15 mm



Setup

Manuelt, Automatiseret



Lyskilde

LED



Udskiftelige linser

Ja



Blue Light Technology

Ja



Triple Scan Technology

Ja



GOM ROT 350

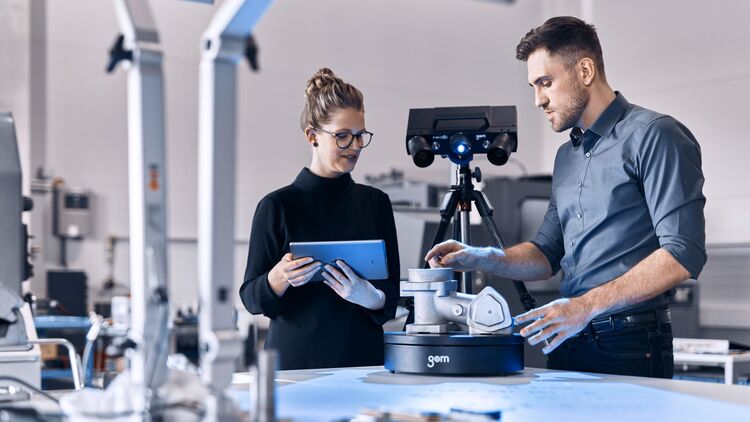

GOM ROT 350 er et automatiseret rotationsbord, som bruges i forbindelse med 3D scanning af mindre emner.

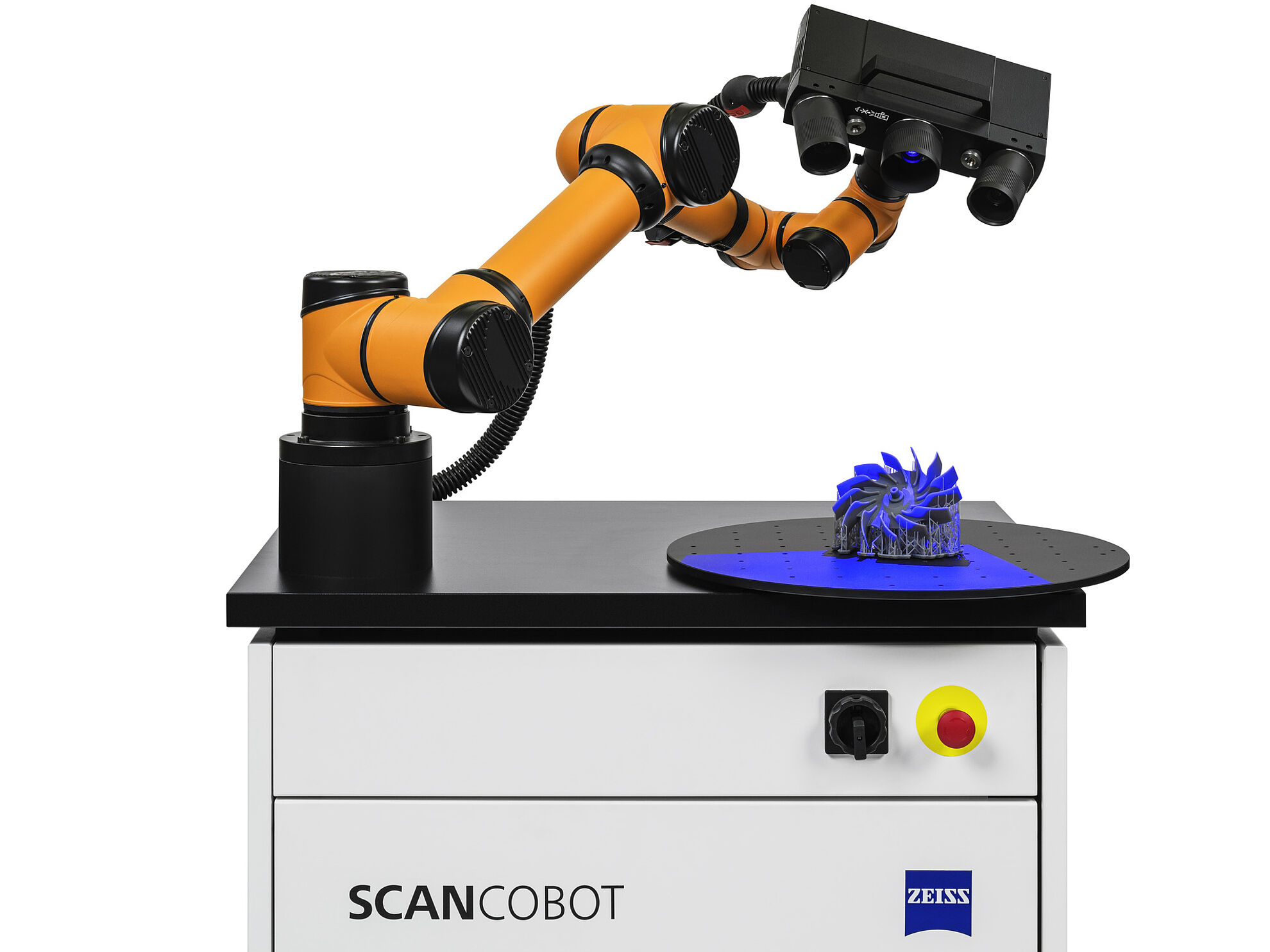

GOM ScanCobot

GOM ScanCobot er en omkostningseffektiv løsning til at komme i gang med automatiseret 3D scanning af emner op til 500 mm og 50 kg.

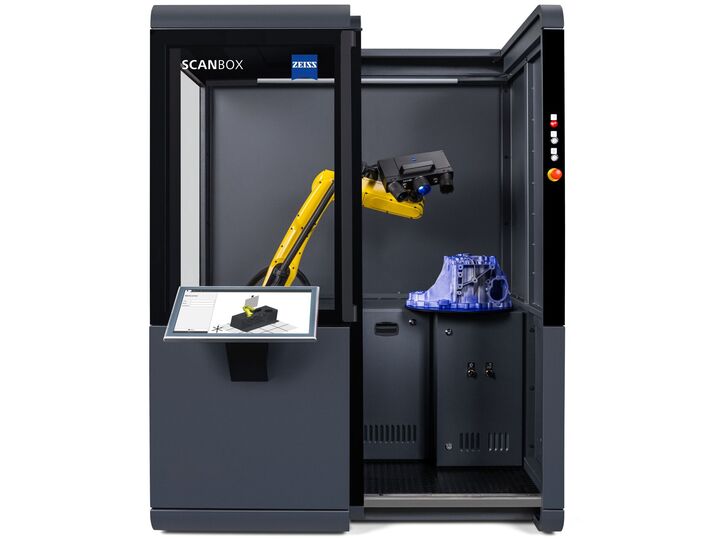

ATOS ScanBox serie 4
