ZEISS ScanPort
Fleksibel løsning til semiautomatisk 3D scanning

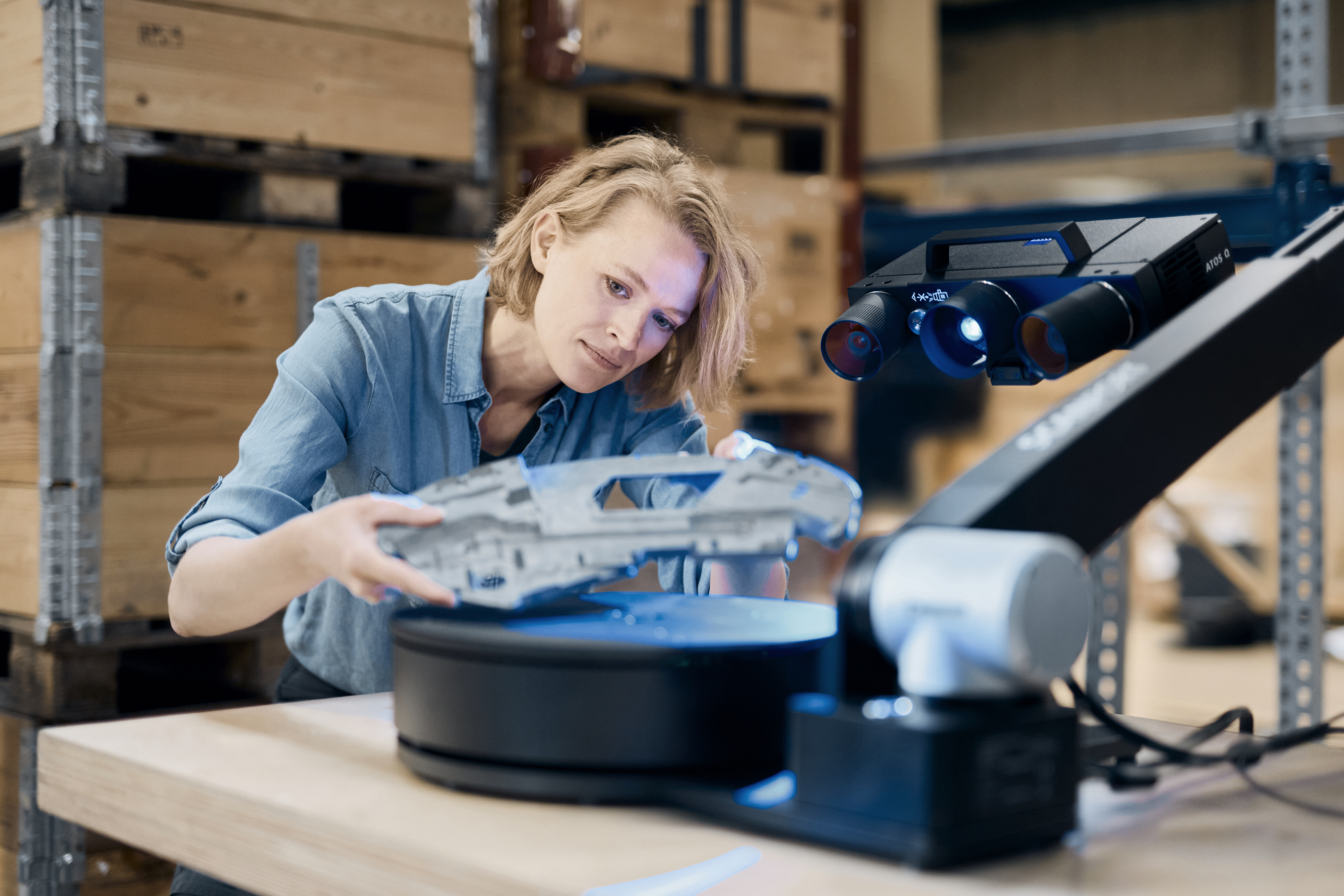

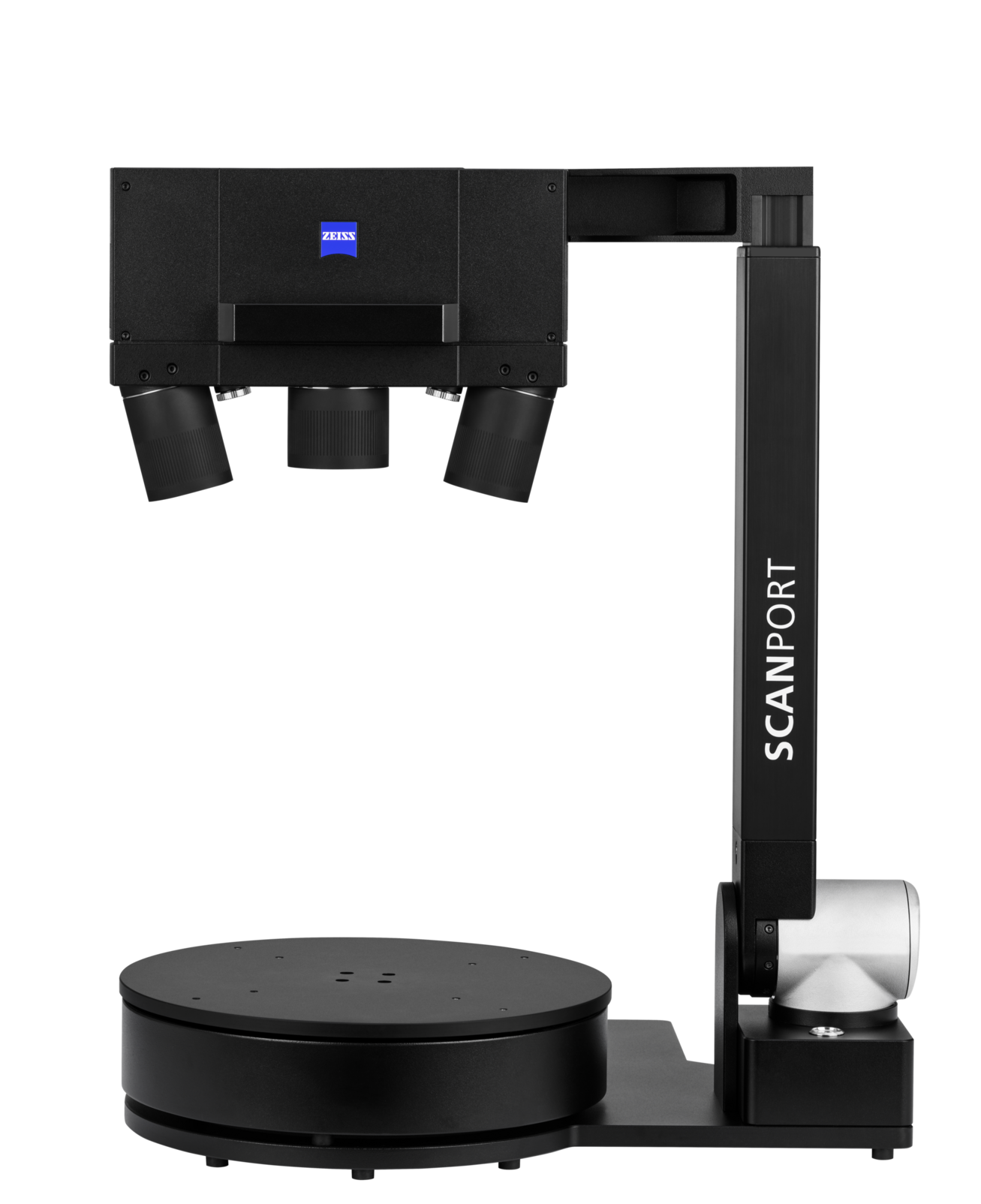

ZEISS ScanPort er en mobil og fleksibel alt-i-en løsning til semiautomatisk 3D scanning af små og mellemstore emner. Systemet består af en automatiseret robotarm, som i kombination med et rotationsbord kan opnå en fuld 3-akset bevægelse med blot ét klik.
Du kan anvende ZEISS ScanPort sammen med ATOS Q eller GOM Scan 1, hvilket sikrer præcise og pålidelige måleresultater – og gør det nemt at opnå ensartede scanninger, uanset om du arbejder i kvalitetskontrollen eller i produktionen.

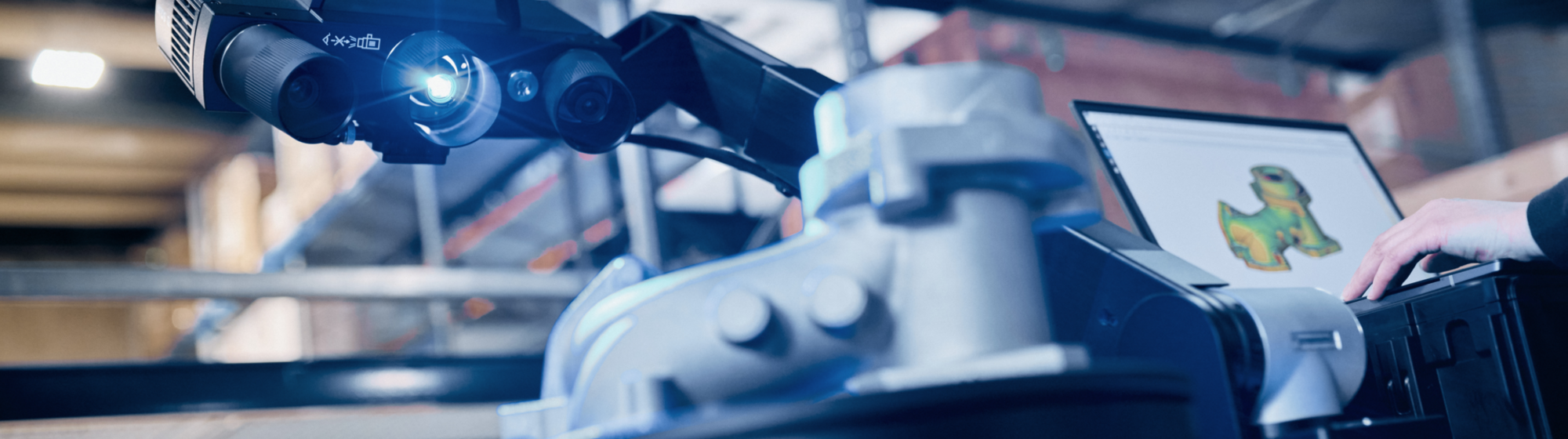

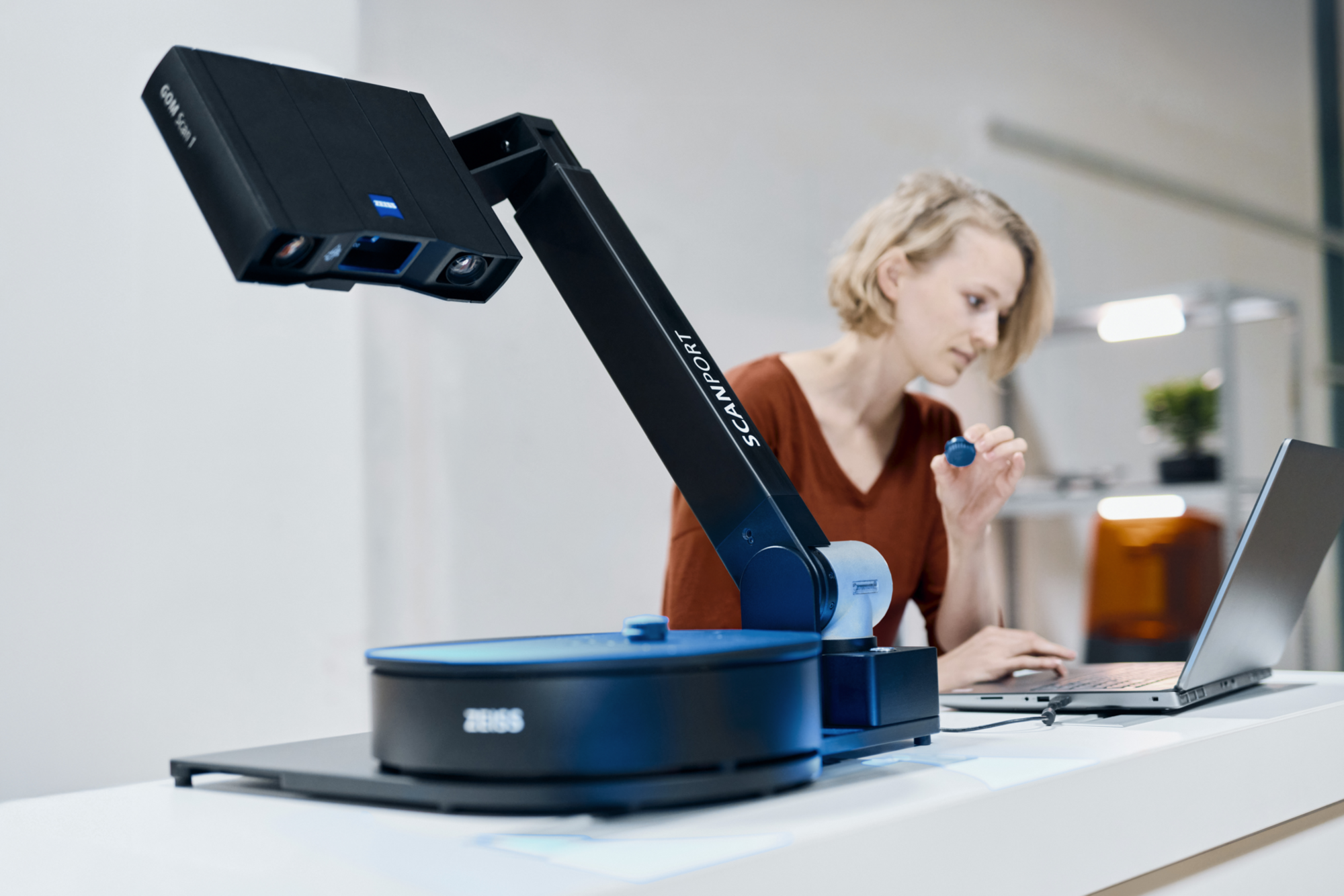

Med ZEISS ScanPort automatiseres scanningsforløbet, så du undgår manuel indgriben under selve scanningen. Den integrerede robotarm kan hæves, sænkes og vippes i flere retninger, og når den anvendes sammen med rotationsbordet, opnås en komplet og effektiv dækning af emnet fra flere vinkler og afstande.
Systemet understøtter gentagne målinger med funktionen motion replay, hvor samme scanningssekvens kan afspilles igen og igen, hvilket er ideelt til opmåling af serieproducerede emner eller ved tilbagevendende kvalitetskontroller.
ZEISS ScanPort er nem at flytte rundt og kræver minimal opsætning, så du nemt kan anvende systemet der, hvor behovet opstår. Det gør det let at tilpasse sig skiftende behov og arbejde mere fleksibelt – også tættere på produktionen.

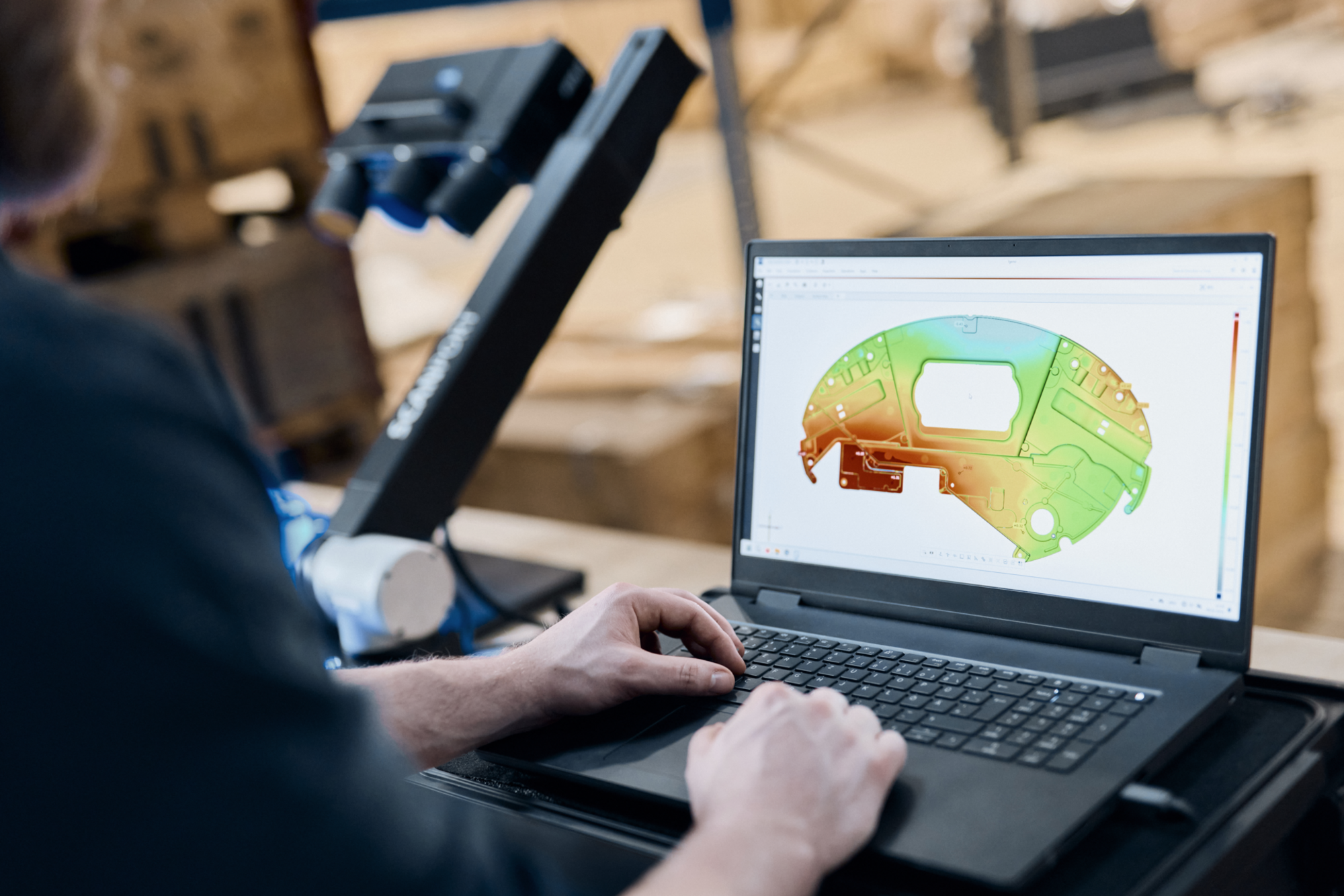

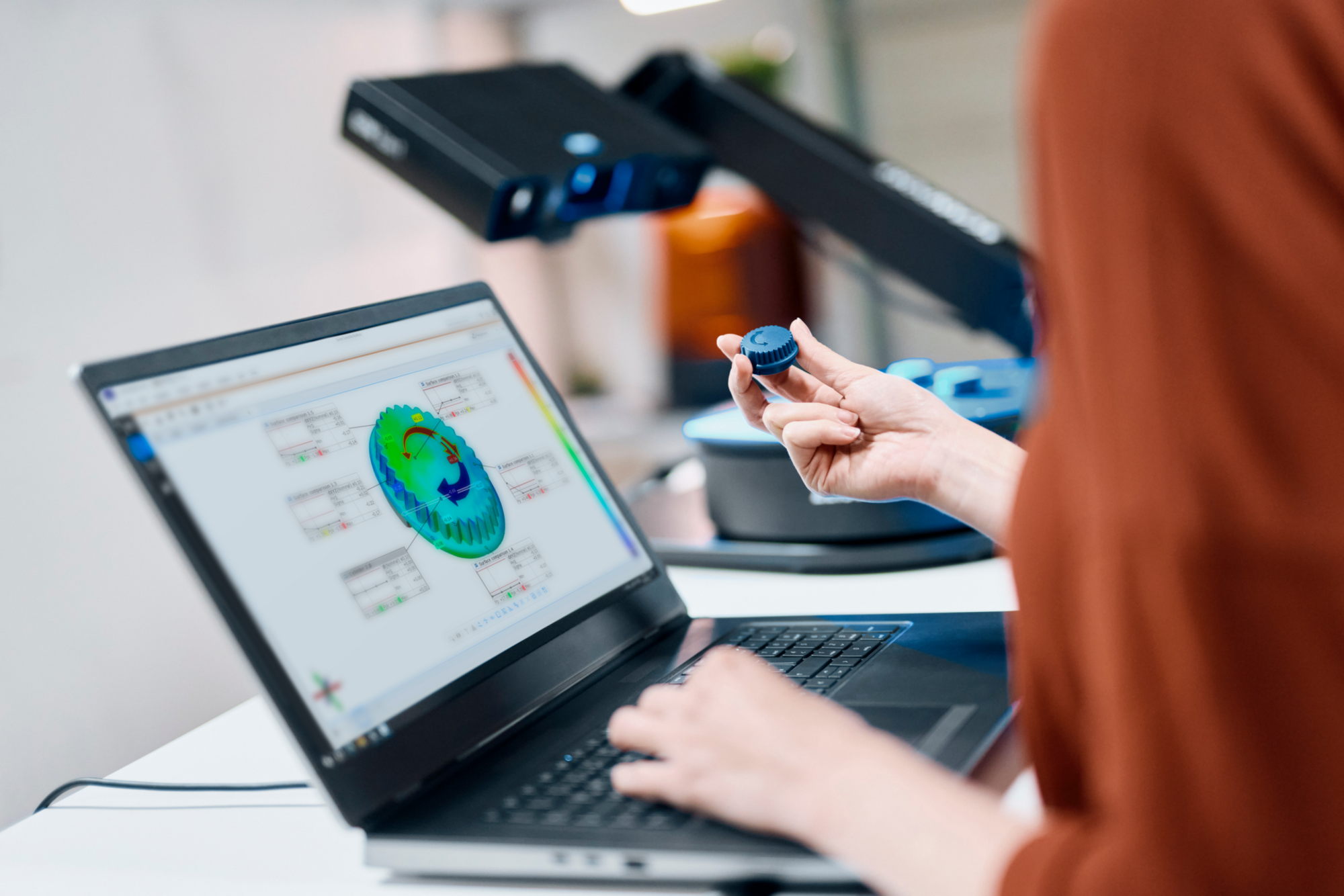

ZEISS ScanPort anvendes med ZEISS INSPECT – en intuitiv og komplet softwareløsning til arbejdet med 3D scanning. Softwaren gør det let at scanne, inspicere og sammenligne emner med CAD-data og understøtter både manuelle og automatiserede arbejdsgange.
Ved hjælp af pre-definerede templates kan du scanne uden at skulle programmere softwaren hver gang. Placér blot emnet på rotationsbordet og start så scanningen. Derudover bliver du med workflow assistant guidet trin for trin gennem hele processen, og i kiosk mode kan scanningen udføres operatøruafhængigt via faste instruktioner.
Begge 3D scannere, der bruges sammen med ZEISS ScanPort, bygger på avanceret teknologi som Blue Light og Fringe Projection, som sikrer høj præcision og skarp datakvalitet – selv på detaljerede eller komplekse overflader. Systemet kalibreres automatisk med en DAkkS/ILAC-certificeret hyperscale, så du er sikret stabile og pålidelige resultater hver gang.
Da ZEISS ScanPort både kan kombineres med ATOS Q og GOM Scan 1, får du fleksibilitet til at vælge den løsning, der passer bedst til dine måleopgaver. 3D scanneren kan desuden afmonteres og anvendes separat – f.eks. til større emner – så du får mere ud af dit udstyr og kan løse flere typer opgaver med samme investering.
| ZEISS ScanPort | ||
|---|---|---|
| Dimensioner | 550 mm x 725mm x 180 mm | |
| Strømforsyning | Standard, 100-240 V (1 fase, 16 A) | |
| Maks. emnestørrelse | Ø500 mm | |
| Maks. emnevægt | Op til 20 kg | |
| Fastmontering til gulv | Nej | |
| Sensor kompatibilitet | ATOS Q, GOM Scan 1 |
ROT 350 er et automatiseret rotationsbord, som bruges i forbindelse med 3D scanning af mindre emner.

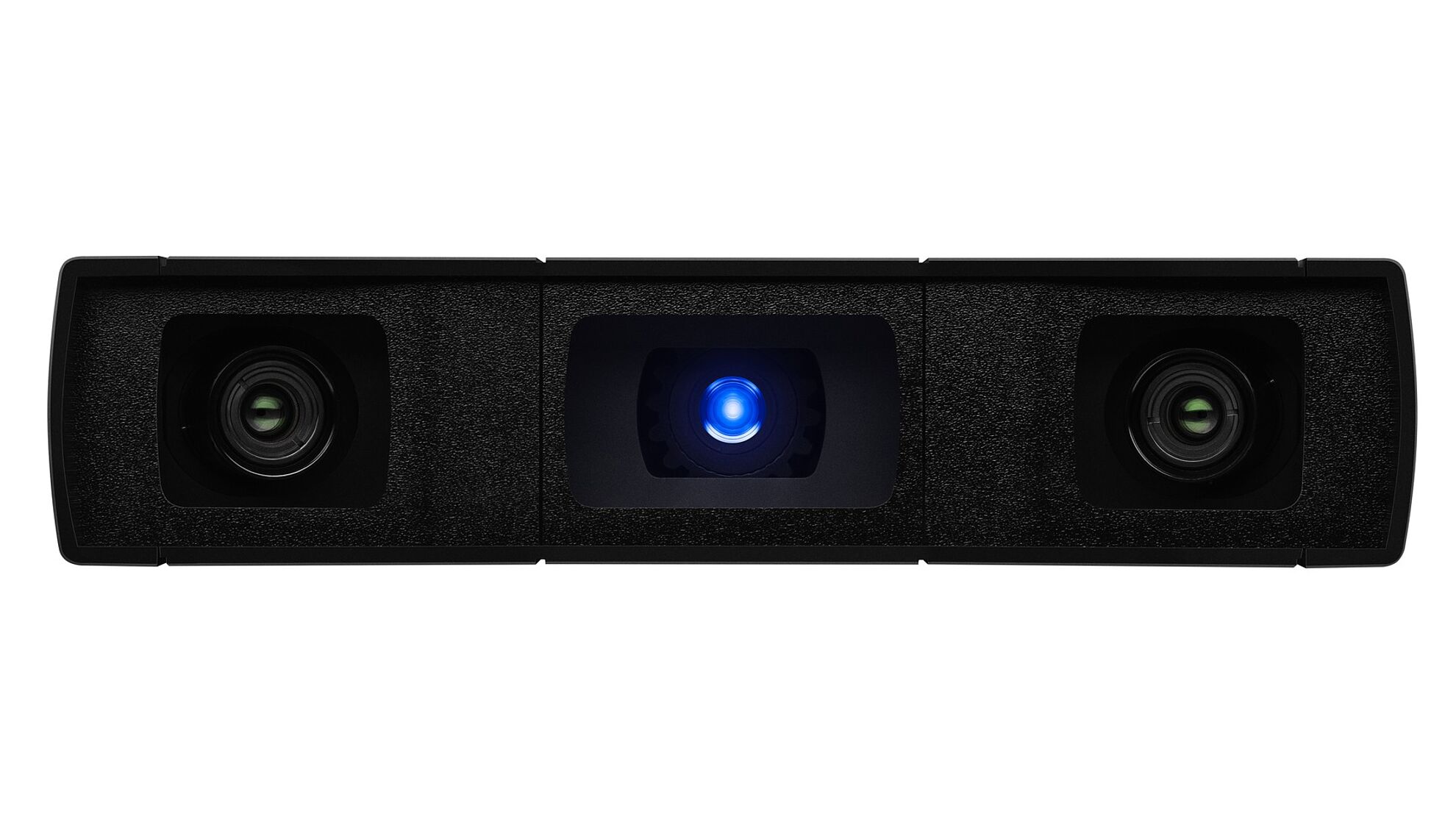

GOM Scan 1 er en kompakt og robust 3D scanner, som er intuitiv at bruge og velegnet til hurtig og præcis opmåling af små og mellemstore emner. Denne manuelle scanner har et fast målevolumen og fås i tre varianter.
ATOS Q er en kompakt 3D scanner, som er er udstyret med udskiftelige linser og en kraftig LED lyskilde, der sikrer data i høj kvalitet. Scanneren kan anvendes i både manuelt og automatiseret setup.
