ZEISS ScanBox serie 5
Produktionsintegreret kvalitetskontrol af komplekse geometrier
ZEISS ScanBox serie 5 er en alt-i-en-løsning til automatiseret kvalitetskontrol og digitalisering af komplekse emner. Den kraftfulde 3D scanner leverer komplette måleresultater til CAD-sammenligning, som synliggør eventuelle afvigelser.
De automatiserede systemer optimerer serieinspektion og hjælper med at tjekke kvaliteten inden for fremstilling, reparation og vedligeholdelse.
Brug ZEISS ScanBox serie 5 til hurtigt at definere bestemte geometrier og funktioner så som overflader, kanter og huller.

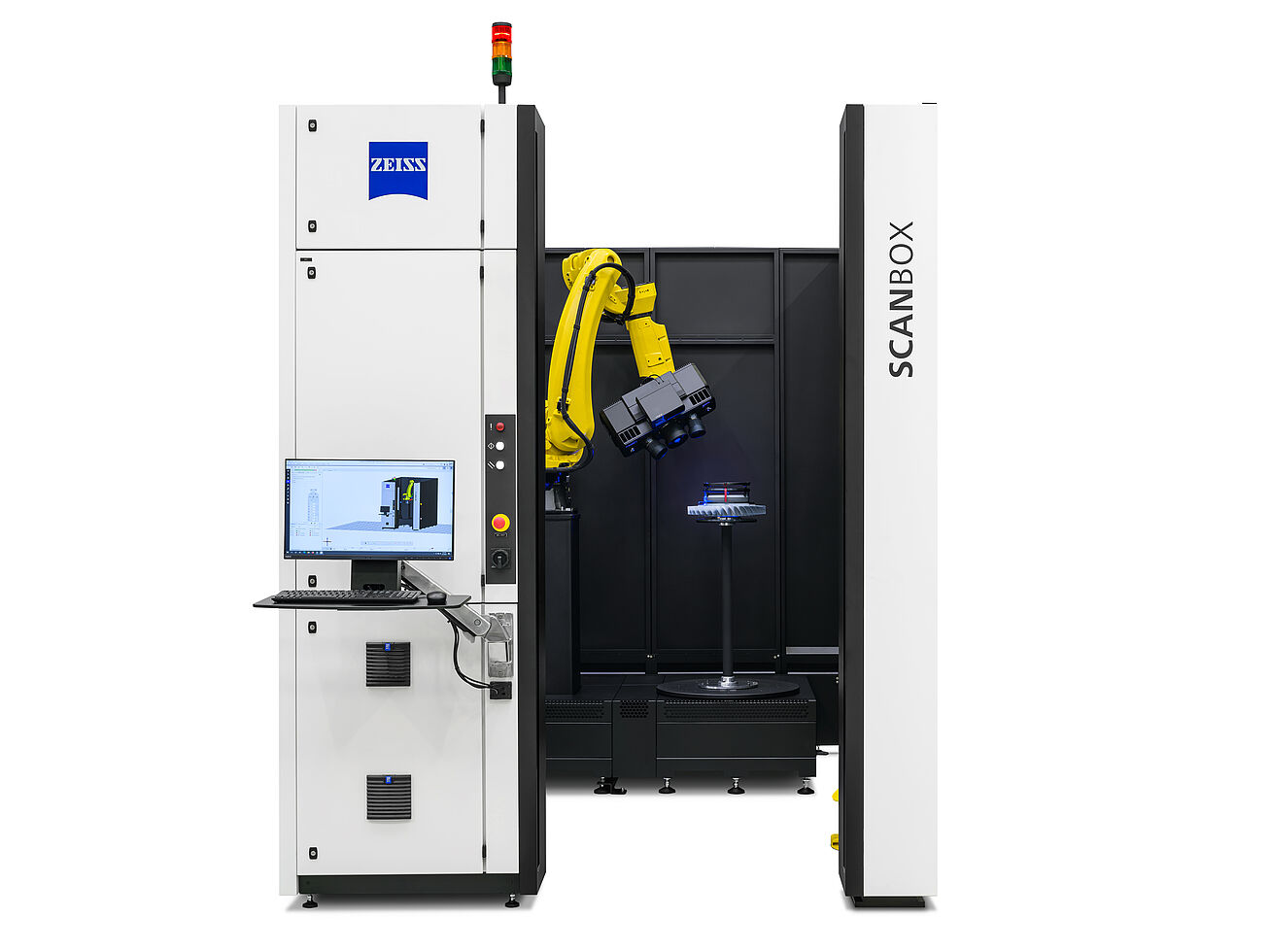

ZIESS ScanBox 5110

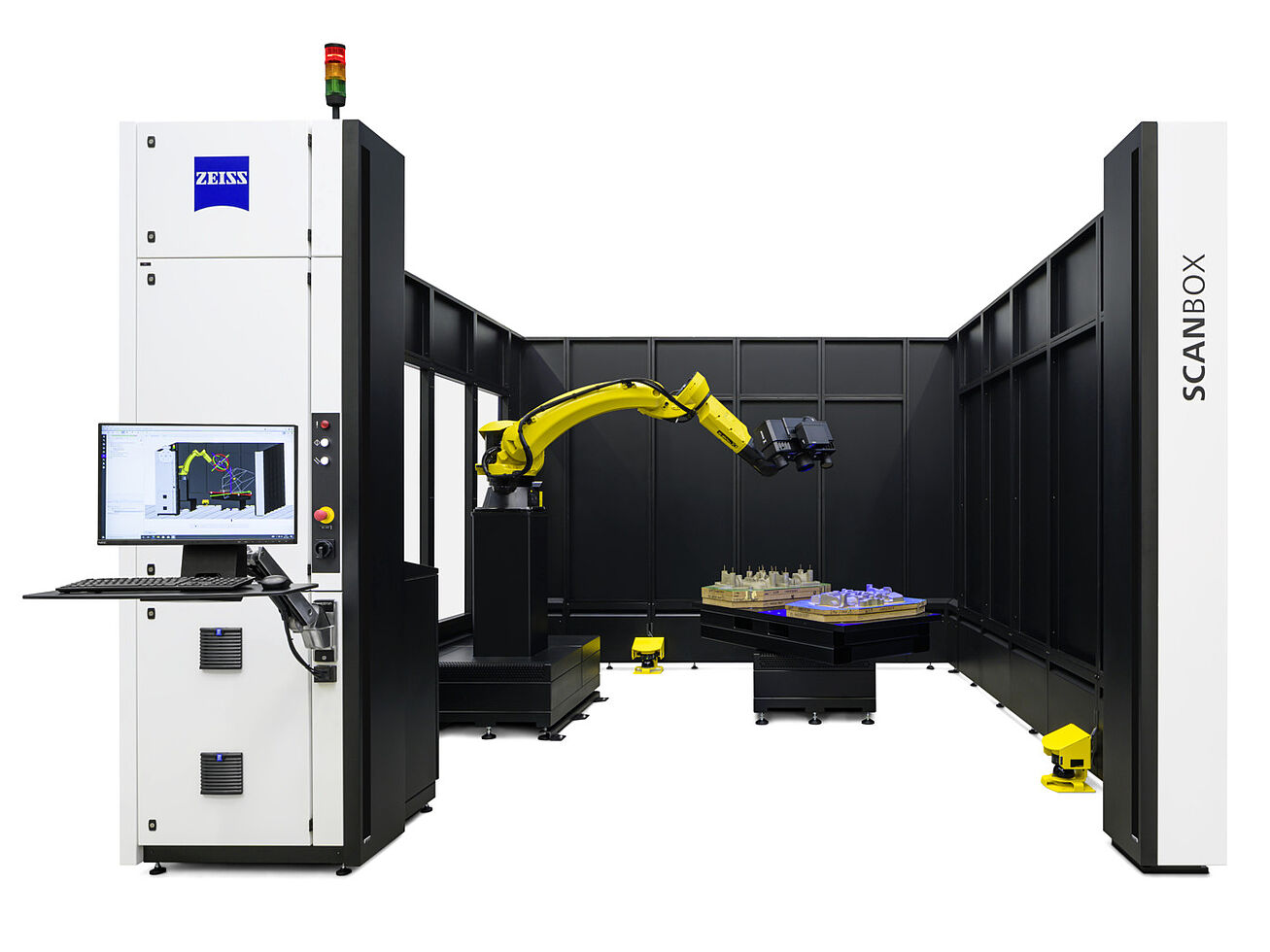

ZEISS ScanBox 5120

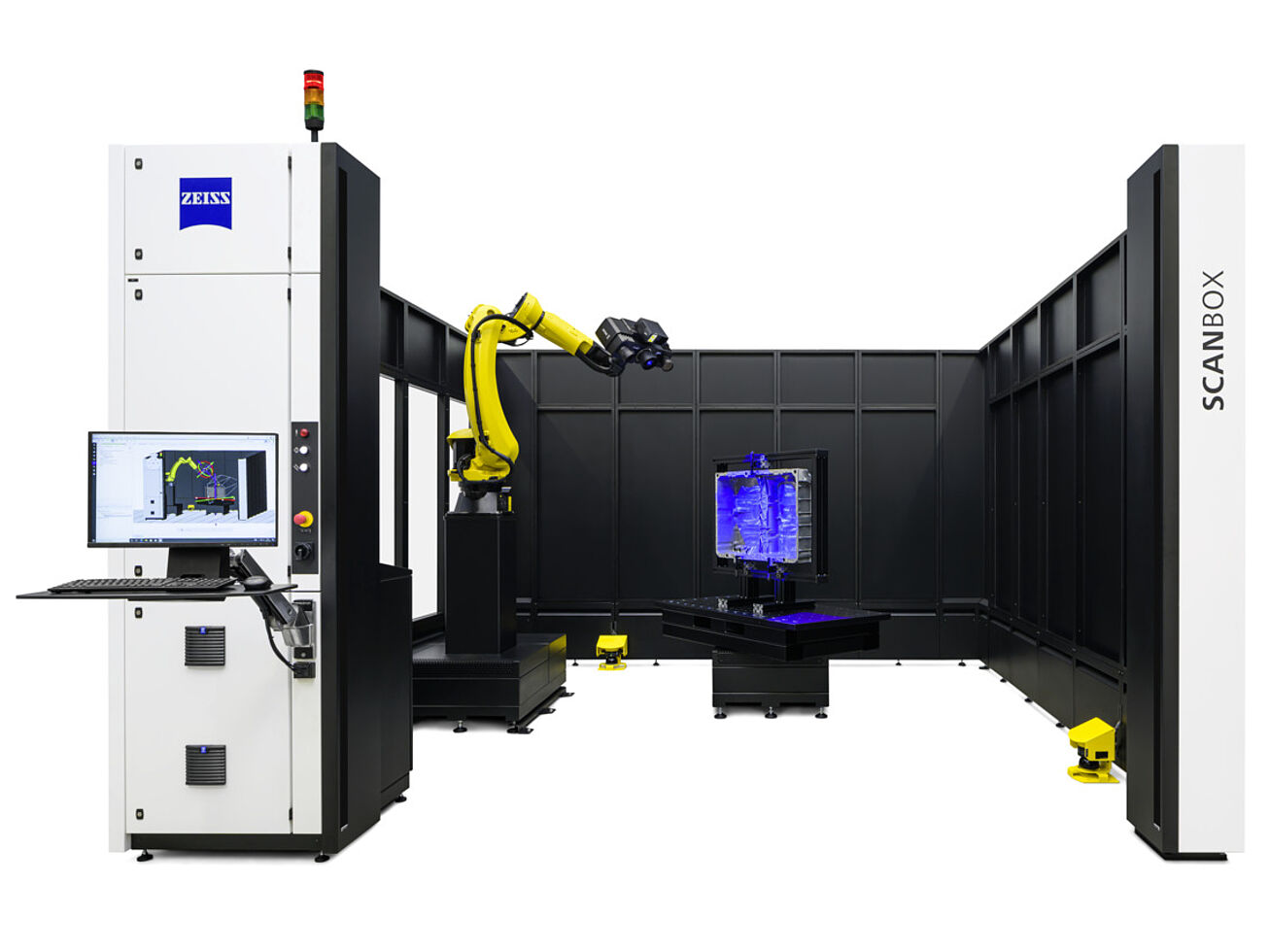

ZEISS Scanbox 5130

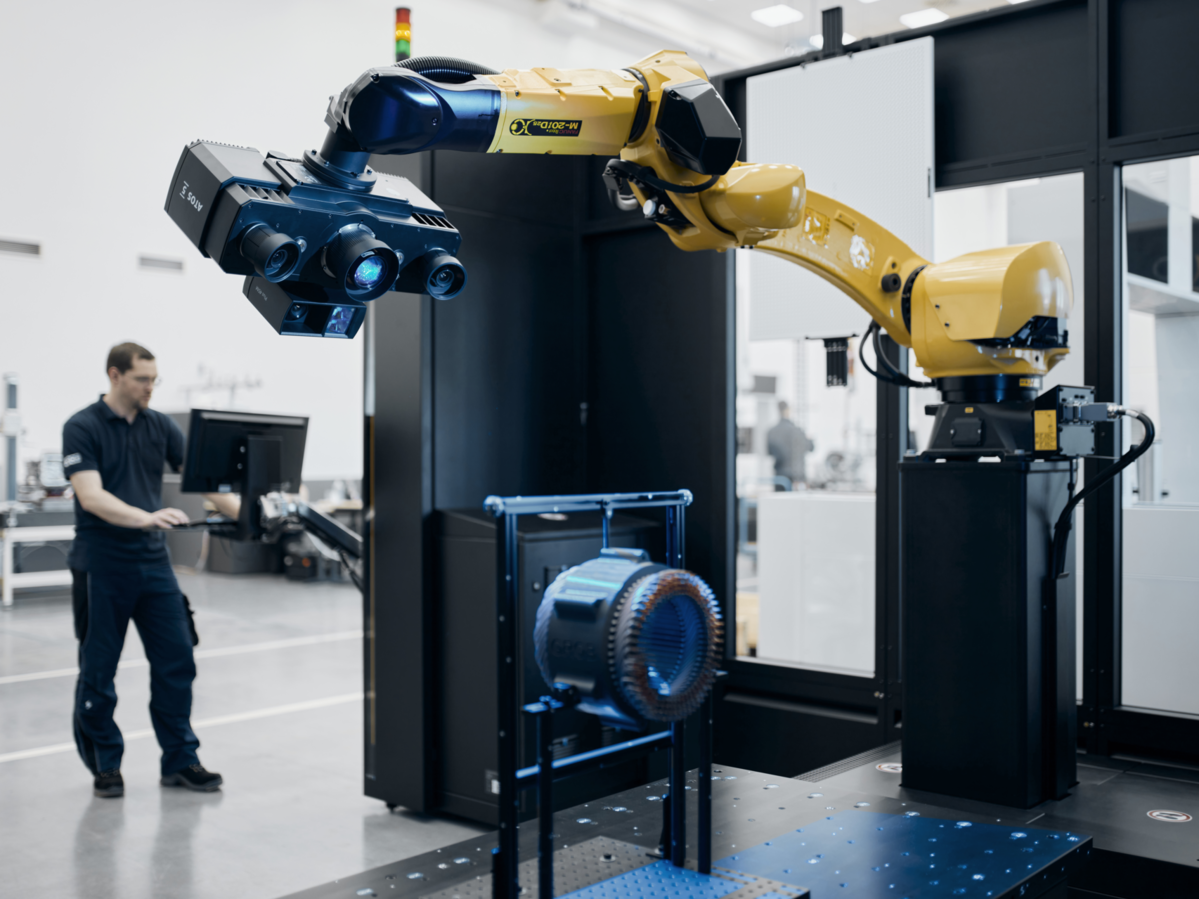

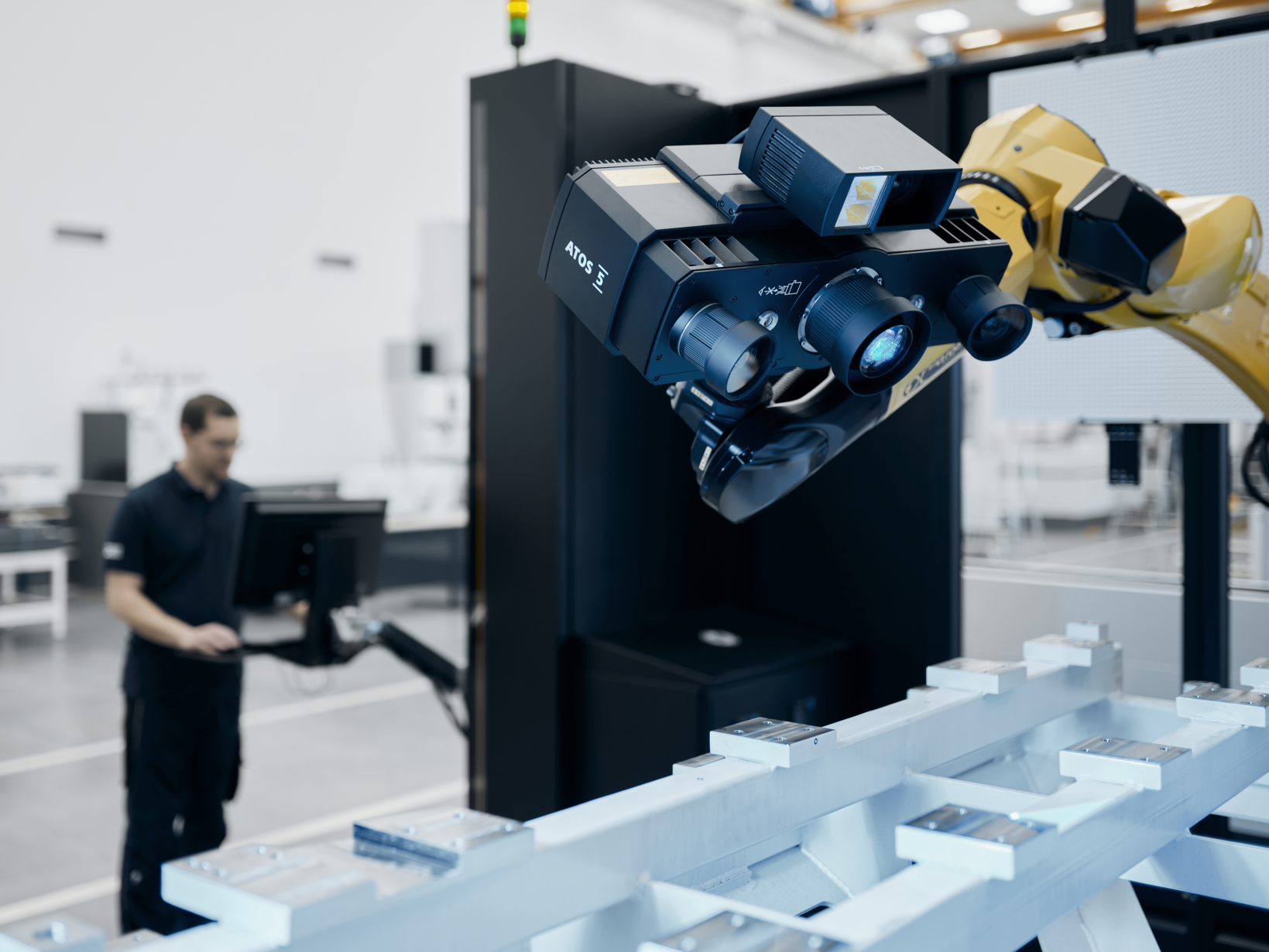

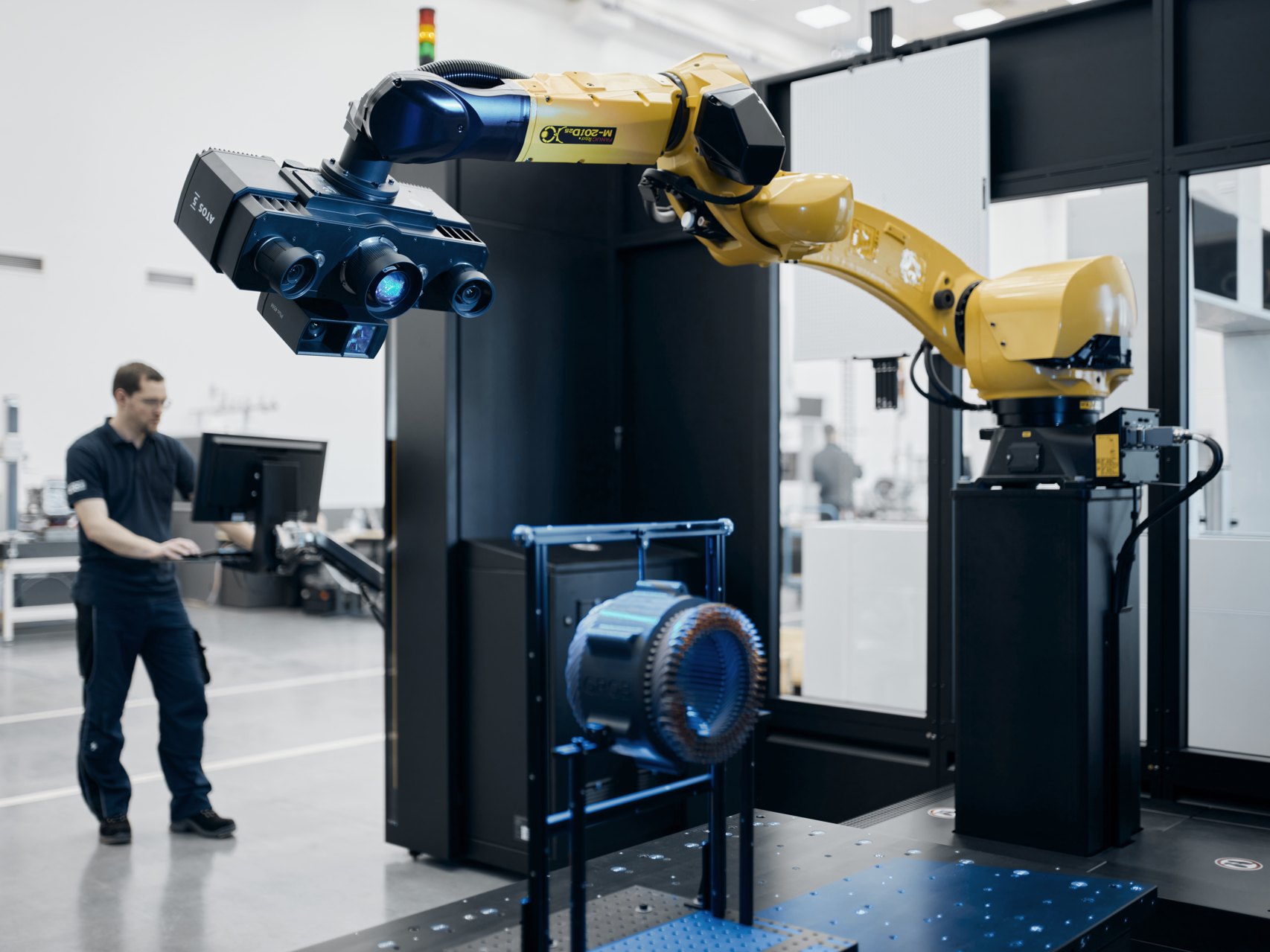

ZEISS ScanBox serie 5 består af tre versioner, som er opbygget omkring det samme princip. Alle benytter en ATOS scanner på en 6-akset robot i kombination med et rotationsbord.
Systemet har stor spændevidde i emnestørrelser, så her kan du vælge det system, der passer til dit behov. Alle versioner kan håndtere emner på op til 2 ton.
ZEISS ScanBox 5110 er velegnet til opmåling og inspektion af komplekse emner, såsom turbineblade og metalstøbte emner på op til 1000 mm.

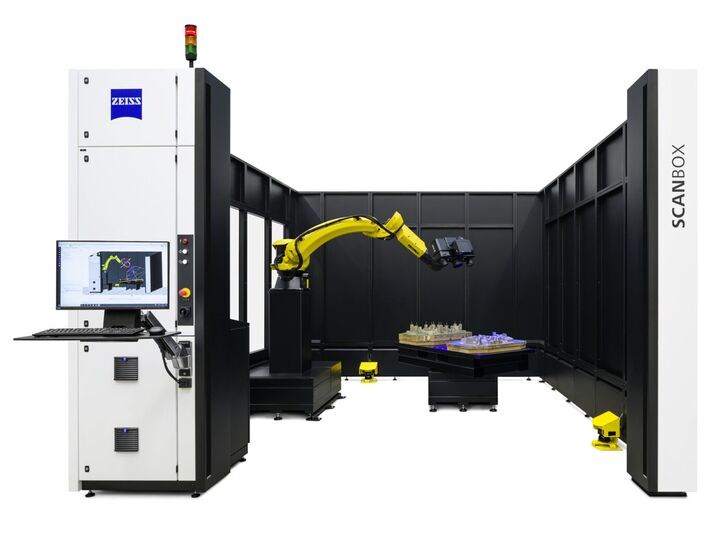

ZEISS ScanBox 5120 er mere rummelig og derfor velegnet til opmåling af større emner, som foreksempel bildøre, motorblokke og lign. på op til 2000 mm.
ZEISS ScanBox 5130 kan opmåle emner op til 3000 mm og dermed ideel til kvalitetskontrol af støbegods, pladeformede emner og større turbinekomponenter.

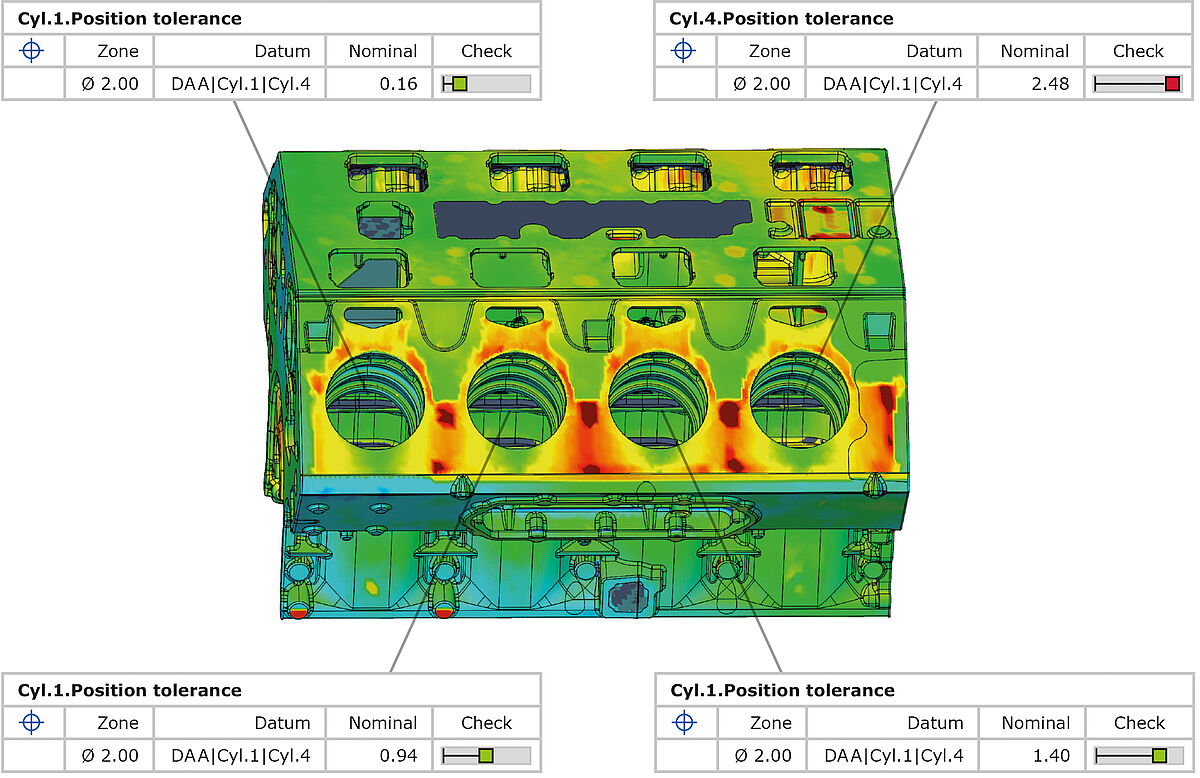

De scannede data giver dig mulighed for at analysere enkelte eller serier af emner og udføre komplet emneopmåling. Det giver dig en større forståelse for emnets karakteristika og trends i en produktion.
Den automatiske løsning sparer operatørtimer ved serieopmåling og tilbagevendende emner, og sikrer samme standard ved hver opmåling.

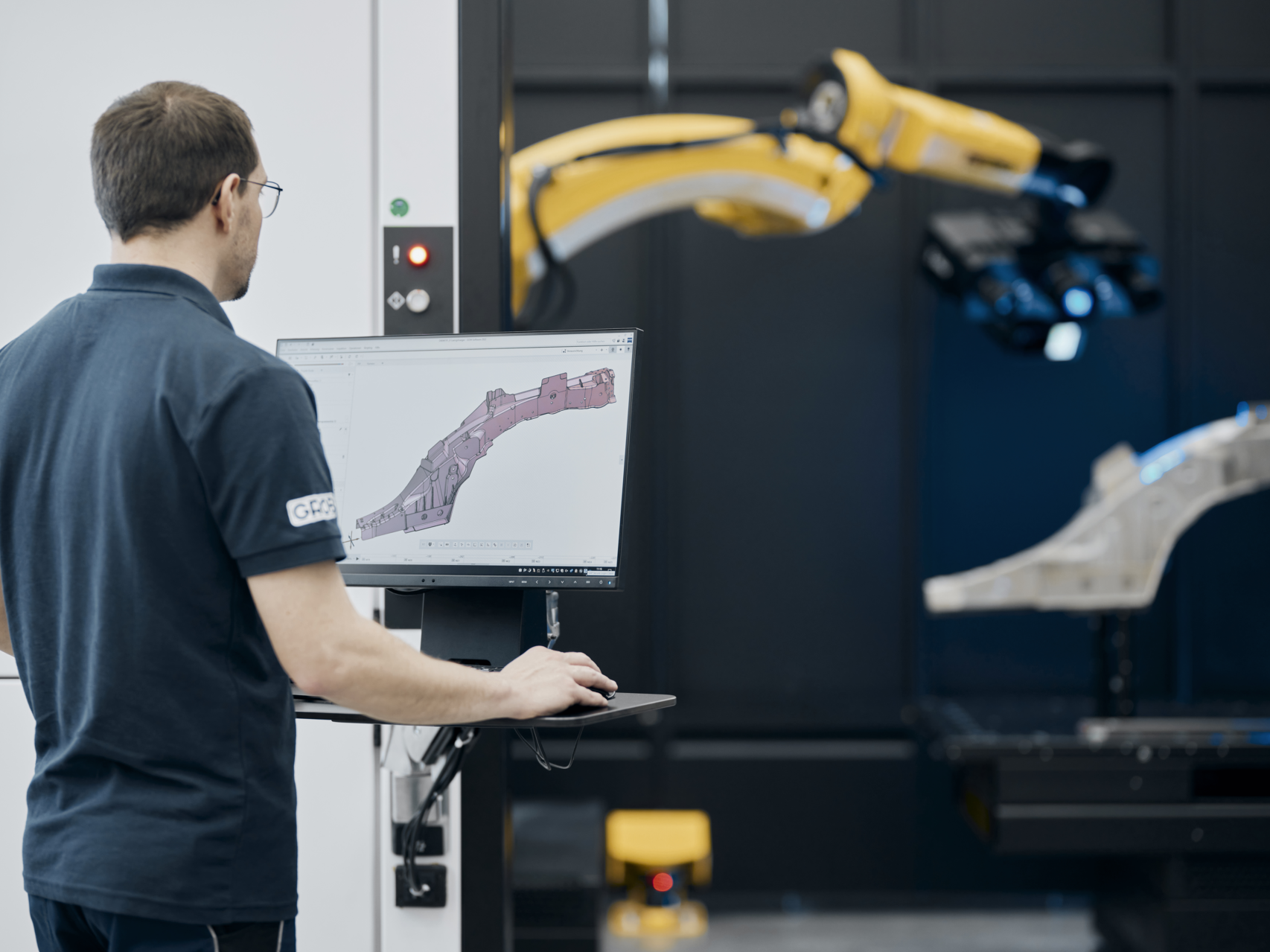

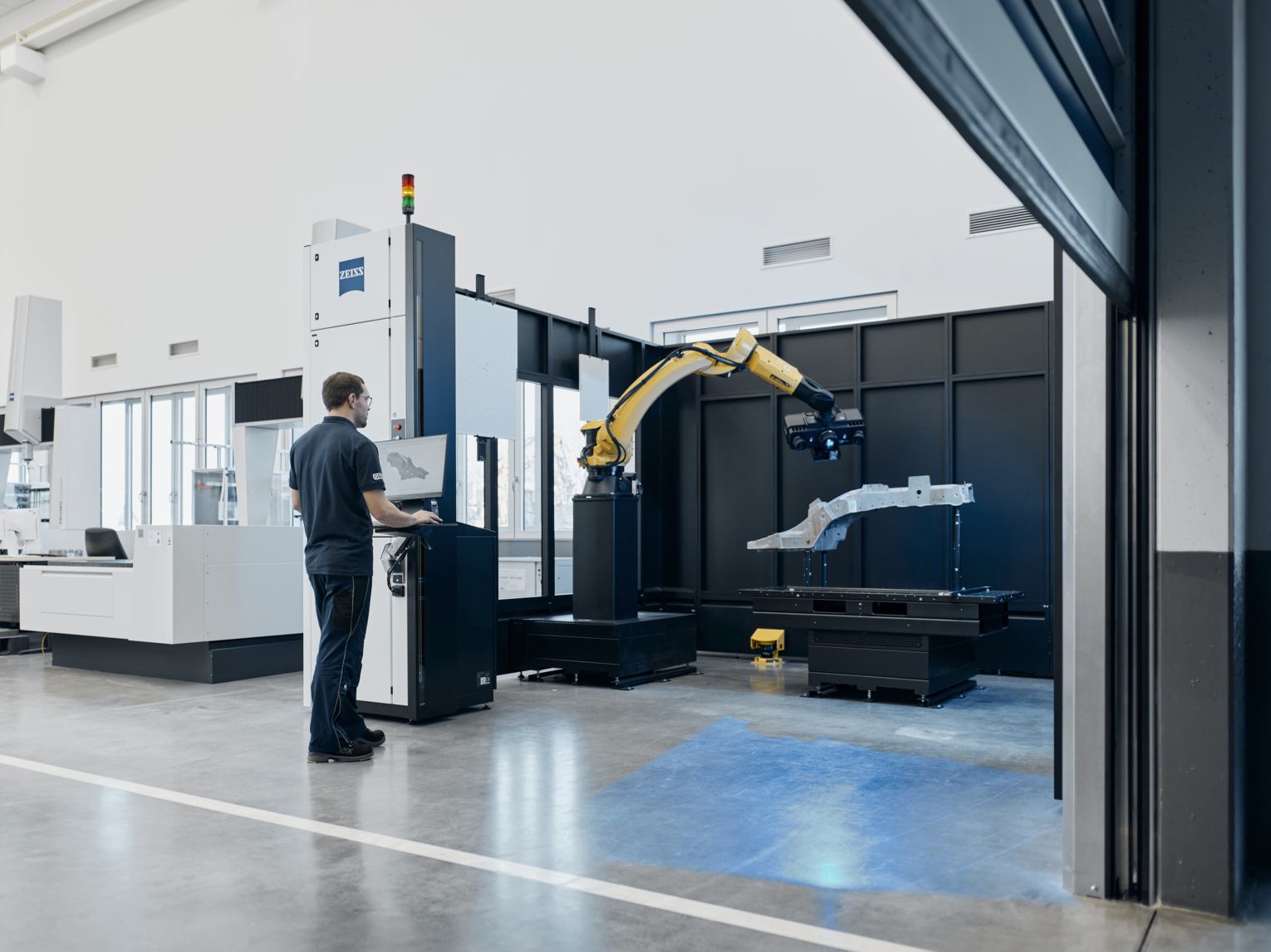

Det nye fleksible brugerinterface har forskellige ergonomiske funktioner til at støtte brugeren. Computeren er placeret forrest på maskinen, hvor skærmen er monteret på en arm, som gør det muligt at betjene udstyret i både stående og siddende position.
| ZEISS ScanBox 5110 | ZEISS ScanBox 5120 | ZEISS ScanBox 5130 | |
|---|---|---|---|
| Dimensioner | 2200 × 3550 × 3050 mm (LC*) | 3600 × 4250 × 3050 mm (LC) | 4300 x 4250 x 3050 mm (LC) |
| 2200 x 2850 x 3050 mm (D**) | 3600 x 3550 x 3050 mm (D) | ||
| Strømforsyning | 200–500 V (3-phase, 16 A) | 200–500 V (3-phase, 16 A) | 200–500 V (3-phase, 16 A) |
| Maks. emnestørrelse | Ø1000 mm | Ø2000 mm | Ø3000 mm |
| Maks. emnevægt | Op til 2000 kg | Op til 2000 kg | Op til 2000 kg |
| Automatiserede akser | 7 | 7 | 7 |
| Indgang | Lyssensor, skydedør med sikkerhedslås | Lyssensor, skydedør med sikkerhedslås | Lyssensor |
| Dørvidde | 1000 mm (LC) | 2400 mm (LC) | 3100 mm (LC) |
| 950 (D) | 2100 mm (D) | ||
| Fastmontering til gulv | Ja | Ja | Ja |

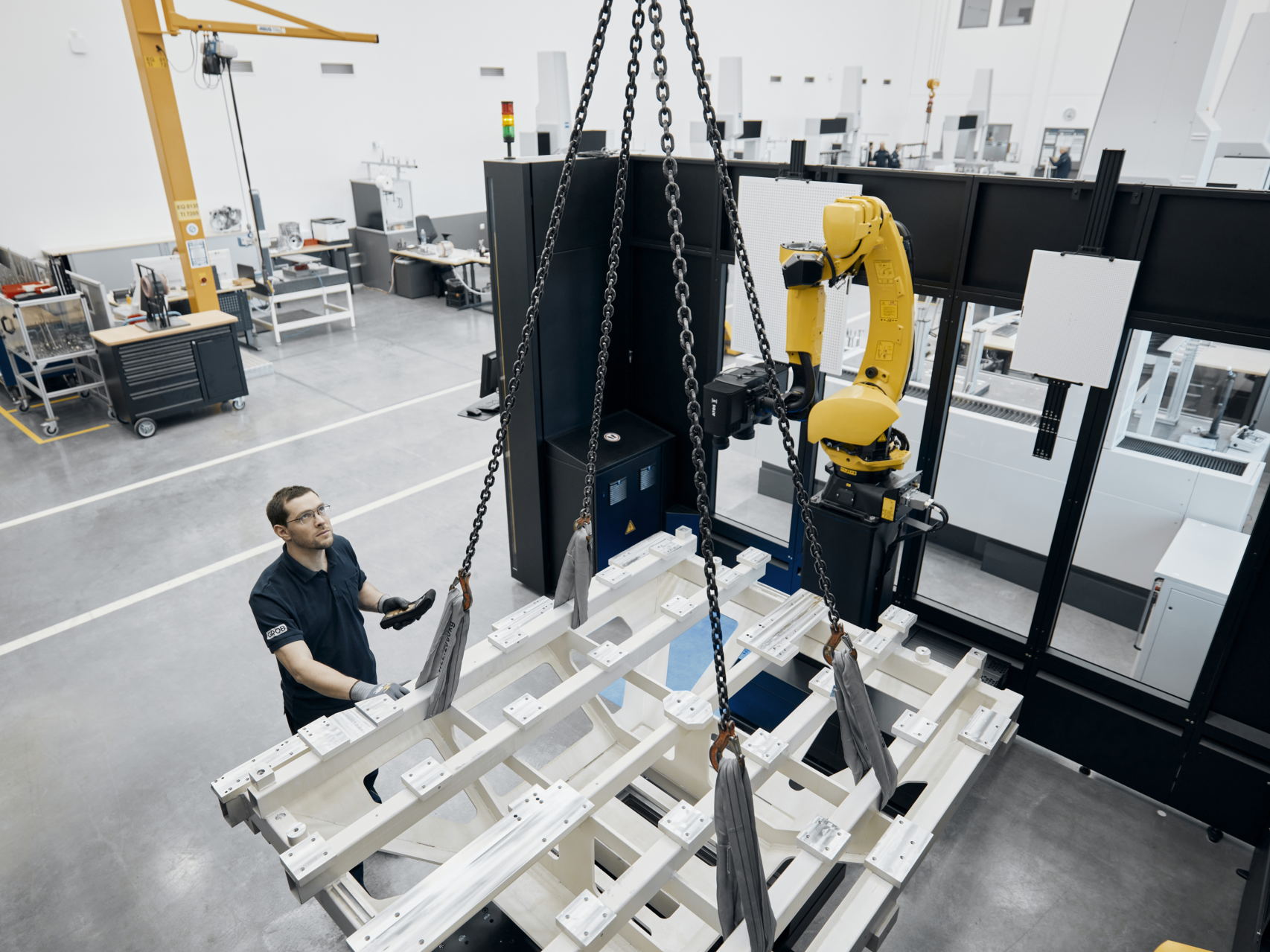

| Lastemetode | Manuelt, kran | Manuelt, kran, truck | Manuelt, kran, truck |
| Sensor kompatibilitet | ATOS 5 Airfoil | ATOS 5, ATOS 5 Airfoil | ATOS 5 |
*LC: Light curtain
**D: Door

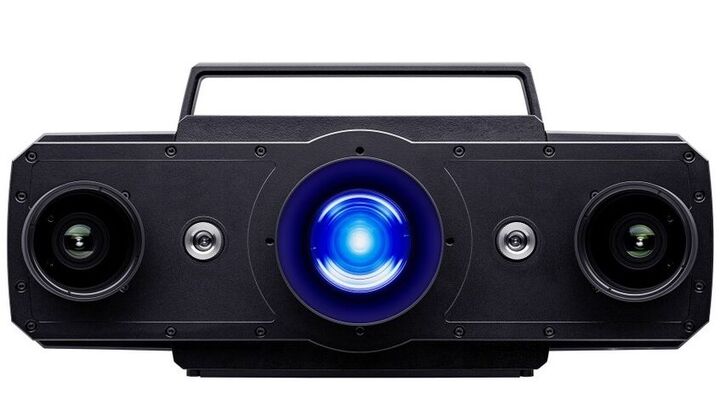

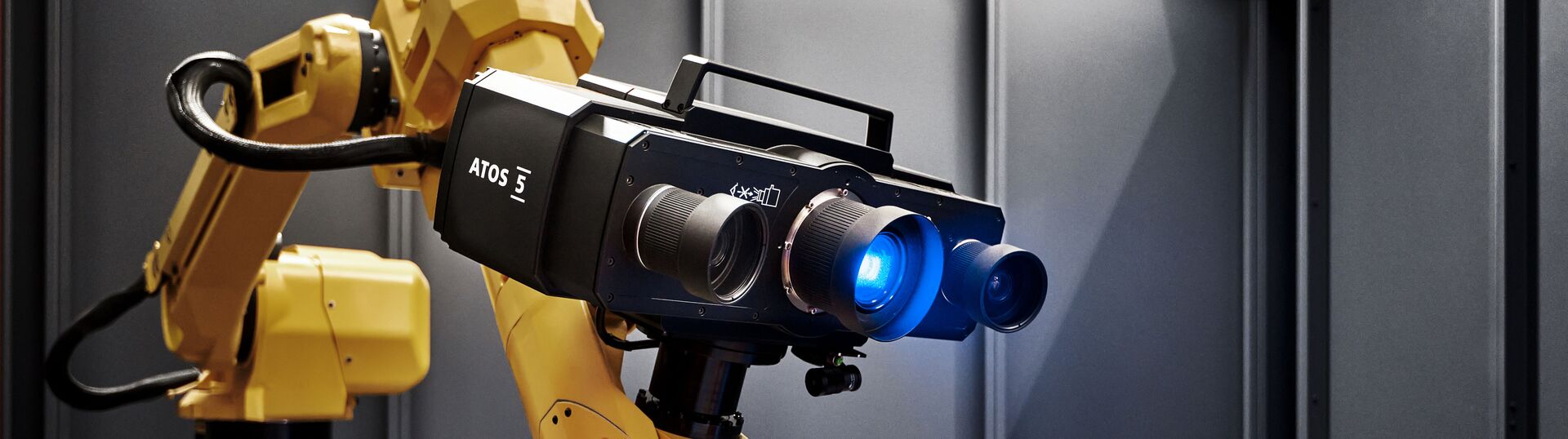

ATOS 5 er en high-end 3D scanner med kraftig LED lyskilde, der sikrer data i høj præcision til en række forskellige anvendelser. Fås i både manuelt og automatiseret setup.

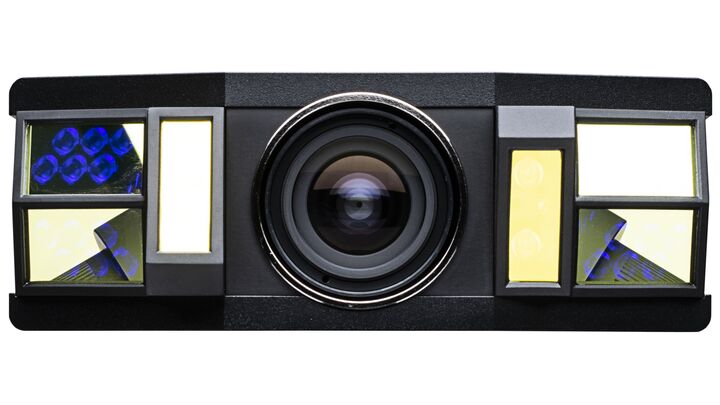

ATOS Plus er tilbehør til ATOS scannere og er en kombination af 3D scanning og fotogrammetri. Med ATOS Plus opnås en fuldstændig automatiseret emneopmåling.
