ATOS ScanBox serie 4

Automatiseret 3D målemaskine

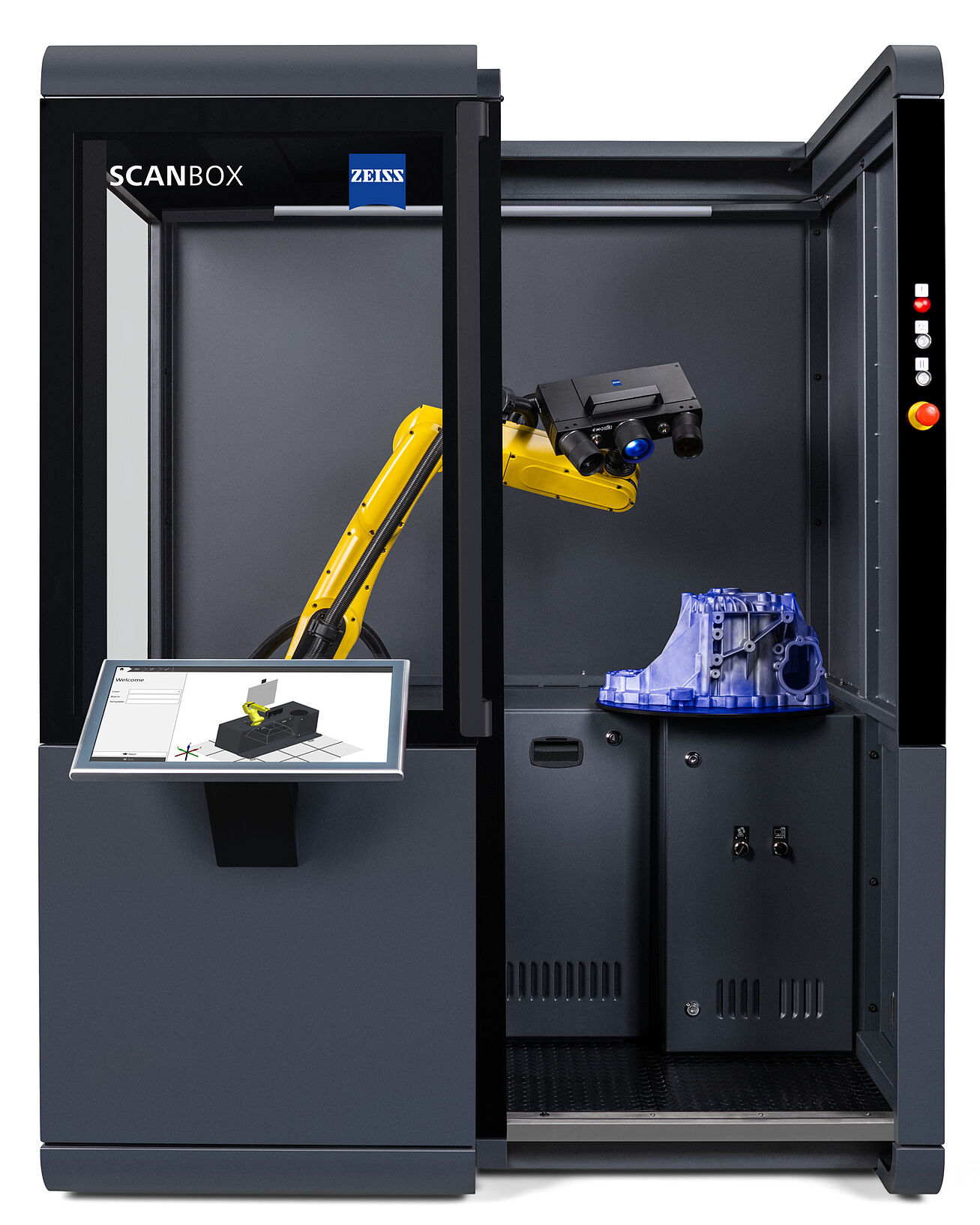

ATOS ScanBox 4105 er det mindste fuldautomatiske målesystem fra GOM. Systemet er en standardiseret plug-and-play løsning, hvor brugervenlighed og high-end udstyr går hånd i hånd.

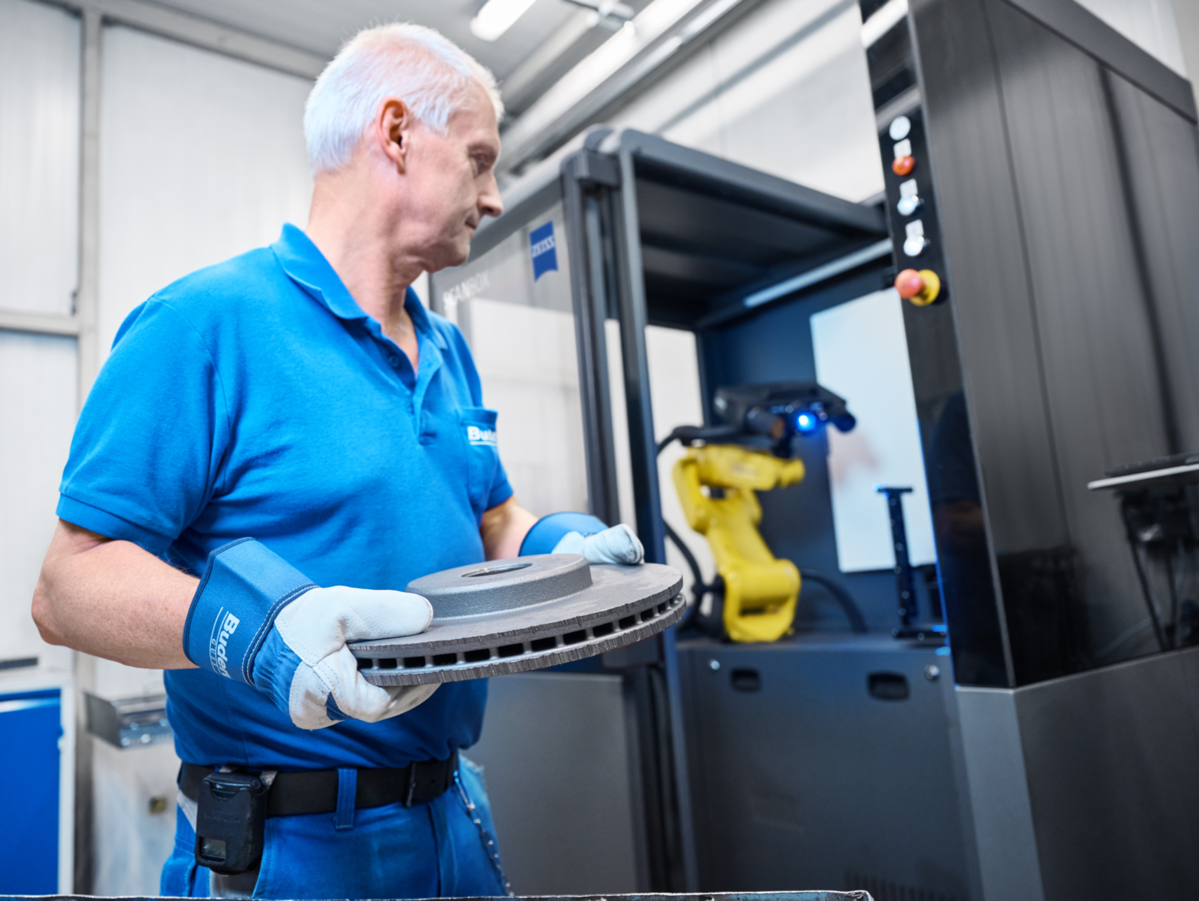

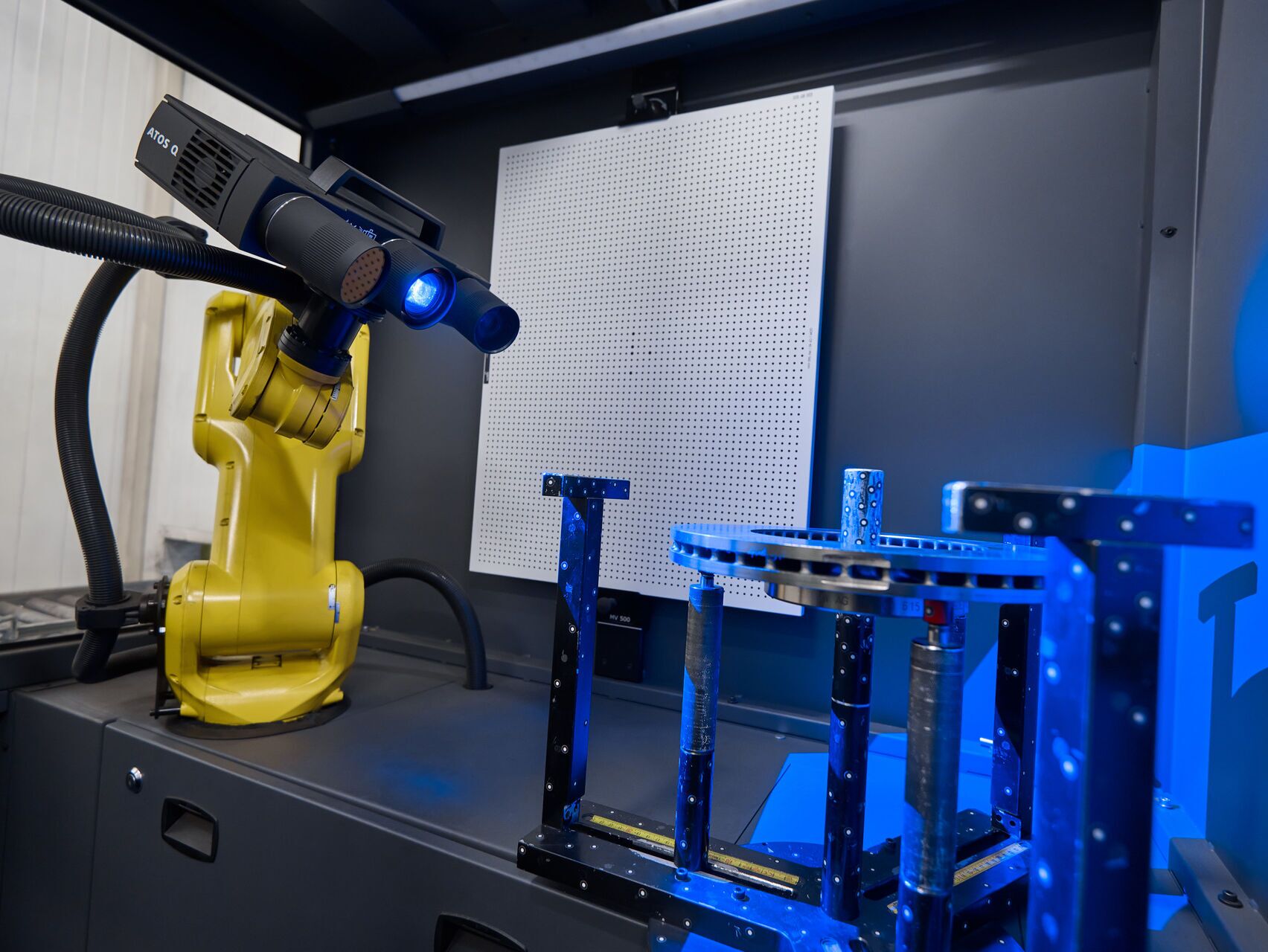

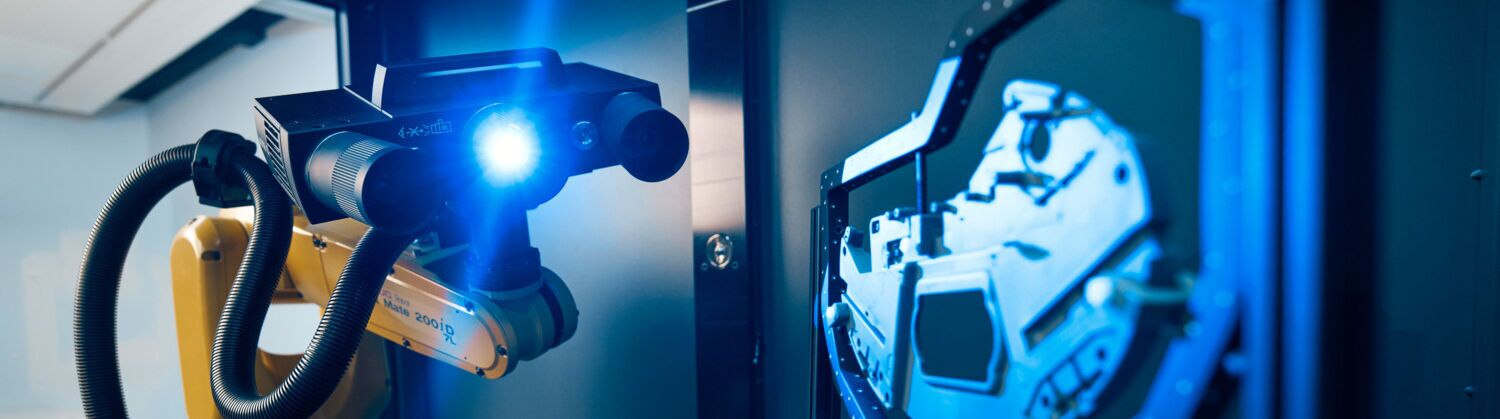

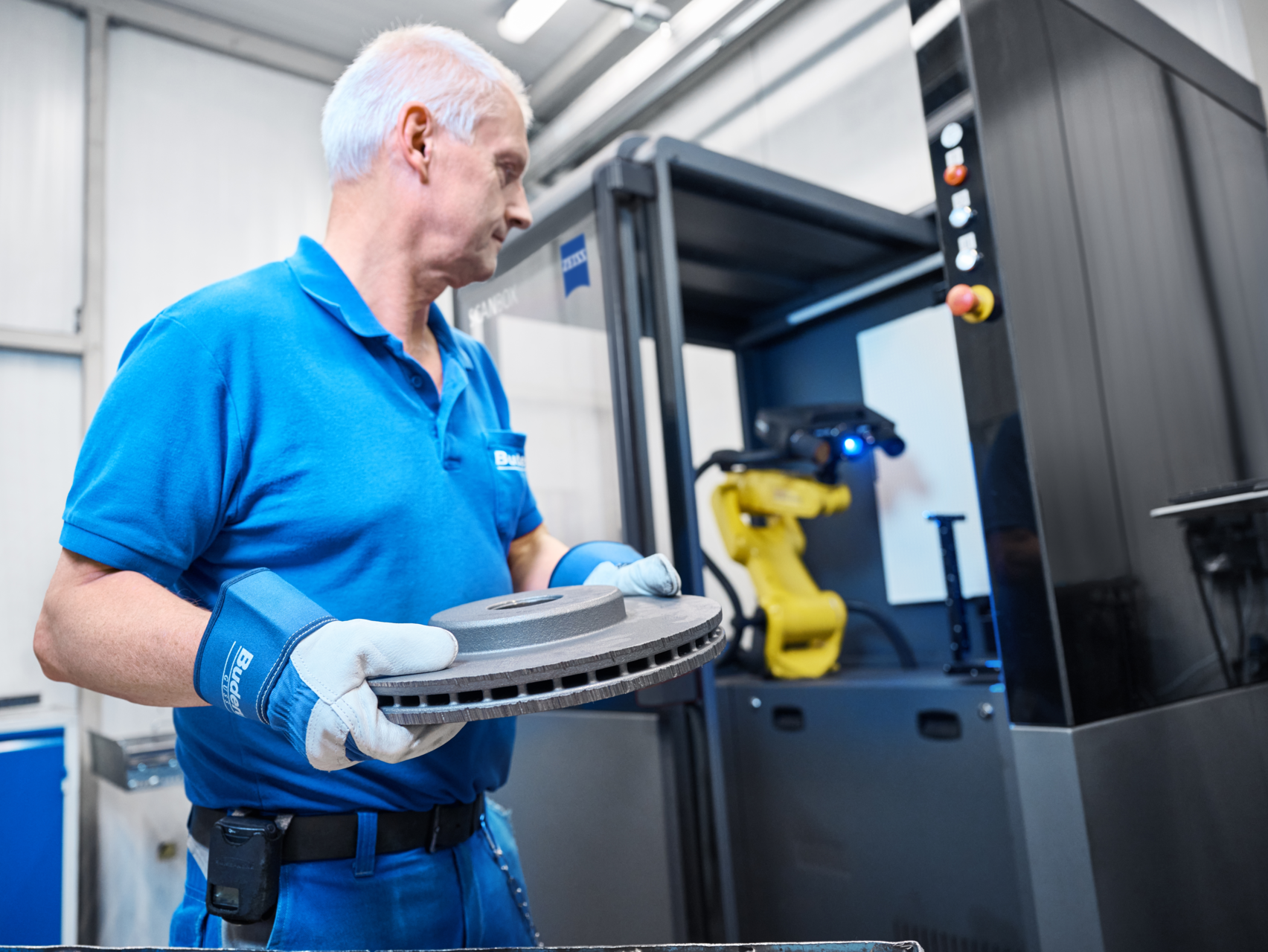

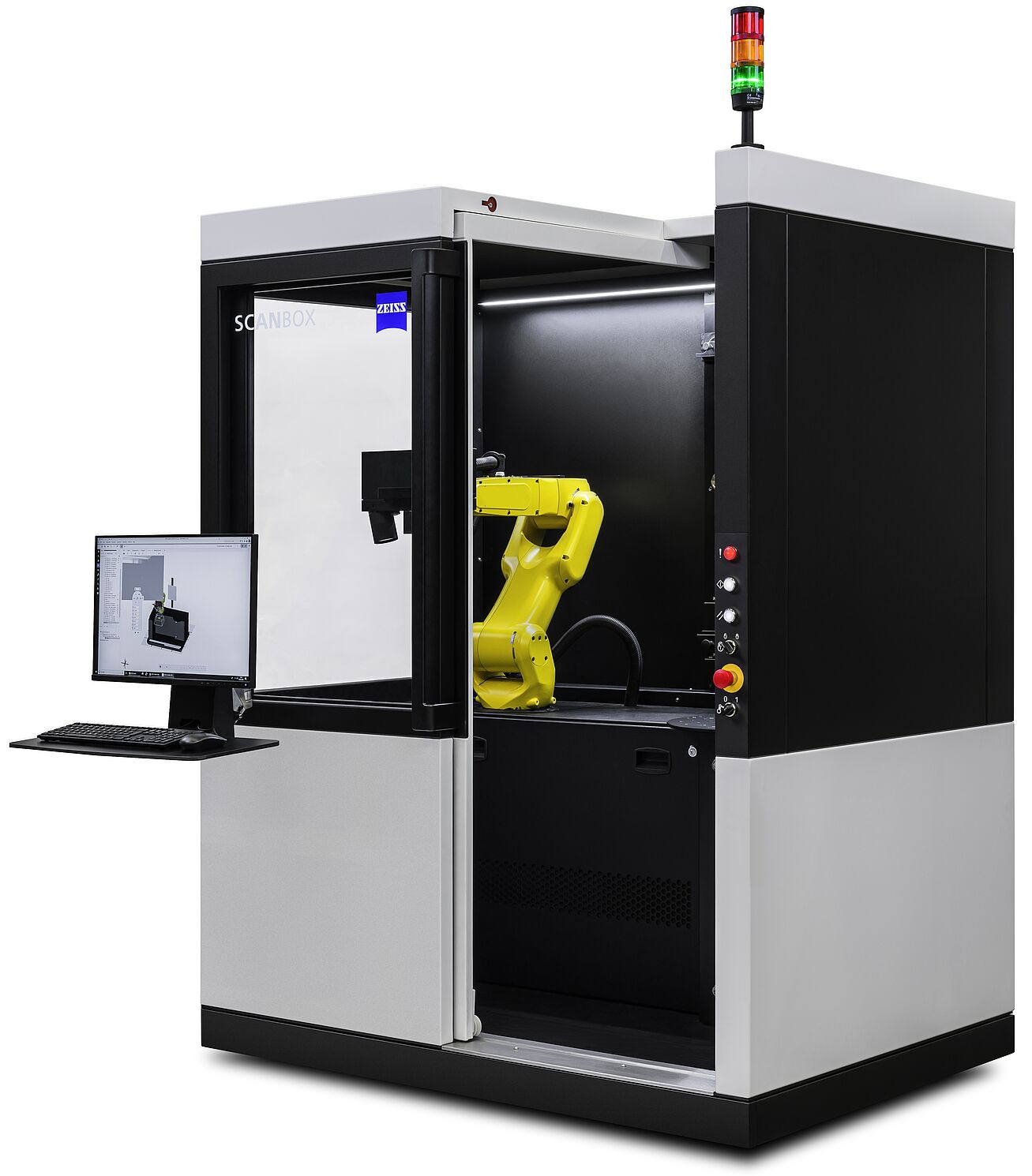

ATOS ScanBox 4105 benytter en ATOS 3D scanner, der er monteret på en 6-akset robot. Alle bevægelige dele er placeret i en afskærmet celle, sammen med et automatisk rotationsbord. Den specialdesignede skydedør muliggør brug af kran til lastning af tungere emner.

ATOS ScanBox 4105

I ATOS ScanBox 4105 kan ATOS sensorer med målevolumen ned til 80 x 60 x 60 mm³ bruges. Det betyder at, det er muligt at måle detaljer, som kun er få tiendedele millimeter i størrelse.

Samtidig er kravene til måleusikkerhed høje i stort set alle industrier i dag, hvilket kræver en sporbar og selvmonitorerende løsning.

Overvågning og monitorering af scanningsprocessen er en integreret del af ATOS ScanBox 4105, således at eventuelle fejlscan automatisk elimineres fra målingen.

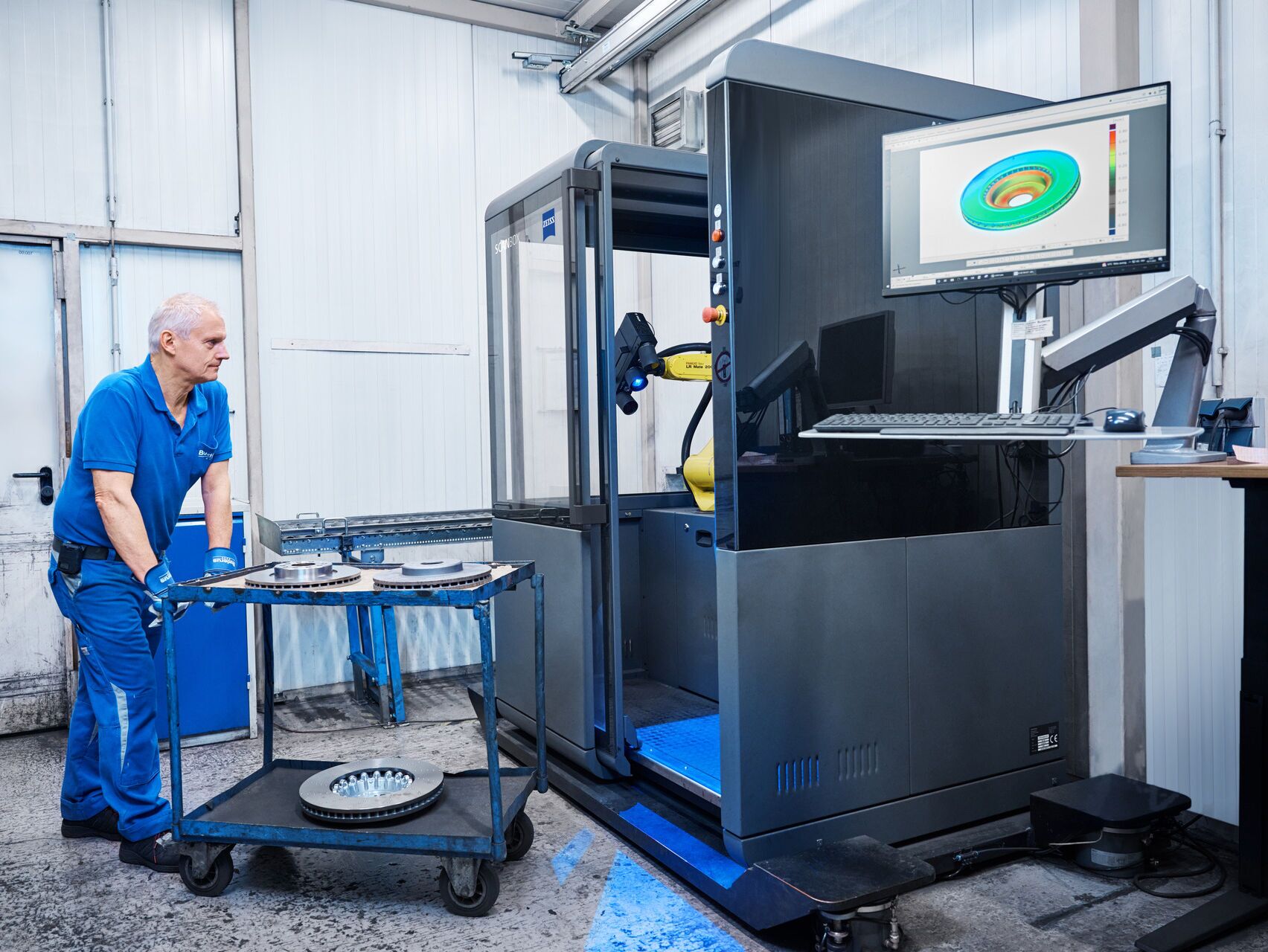

ATOS ScanBox 4105 er mobil og med plug-and-play løsningen, er den nem at indsætte i produktionen, hvor det giver størst udbytte. Det automatiserede setup sparer operatørtid, samt sikrer at scanningen altid foregår efter samme standard.

Med foruddefinerede programmer er det hurtigt at kontrollere flere emner, uden at der skal bruges ressourcer på uddannelse af operatører.

ATOS ScanBox 4105
Dimensioner 1600 x 1200 x 2100 mm
Strømforsyning Standard, 100-240 V (1 fase, 16 A)
Maks. emnestørrelse Ø500 mm
Maks. emnevægt Op til 100 kg
Automatiserede akser 7
Indgang Skydedør med sikkerhedslås
Dørvidde 685 mm
Fastmontering til gulv Nej
Lastemetode Manuelt, kran
Sensor kompatibilitet ATOS Core, ATOS Capsule

ATOS Core

ATOS Core en kompakt 3D scanner, som er nem at håndtere og betjene. Scanneren fås med 2 eller 5 MP kameraer, og kan bruges i både manuelt og automatiseret setup. Læs mere.

ATOS Capsule

ATOS Capsule er en high-end 3D scanner, der er ideel til industrien. Scanneren fås med høj opløsning og er optimal til både manuel og automatiseret scanning. Læs mere.

GOM Inspect Professional VMR

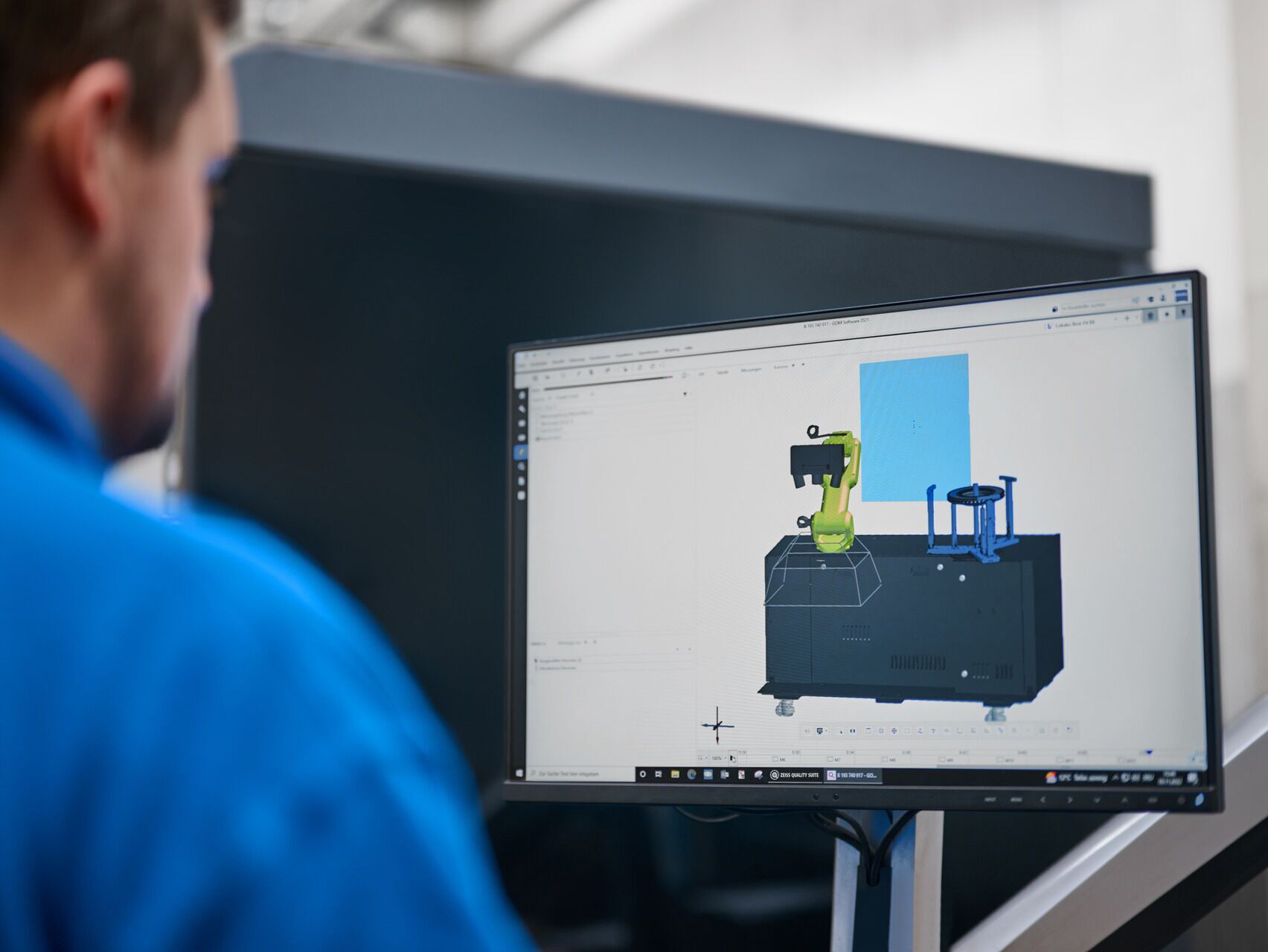

Virtual Measuring Room (VMR) er et uundværligt værktøj til programmering af ATOS ScanBox. GOM Inspect Professional VMR er et ekstra softwaremodul til offline programmering. Læs mere.
