ATOS ScanBox serie 7 & 8

Fuldautomatiseret 3D scanning af store emner

ATOS ScanBox serie 7 & 8 er et fuldautomatisk 3D målesystem fra GOM, baseret på 3D scanning og robotteknologi. Systemet kombinerer den nyeste teknologi med automatisering og høj sikkerhed.

Fælles for serie 7 & 8 systemerne er, at 3D scannerens robot er placeret på et skinnesystem med en integreret vertikal lift, der giver øget fleksibilitet. Det primære arbejdsområde er uden rotationsbord; i stedet køres store emner på holdere direkte ind i arbejdsområdet.

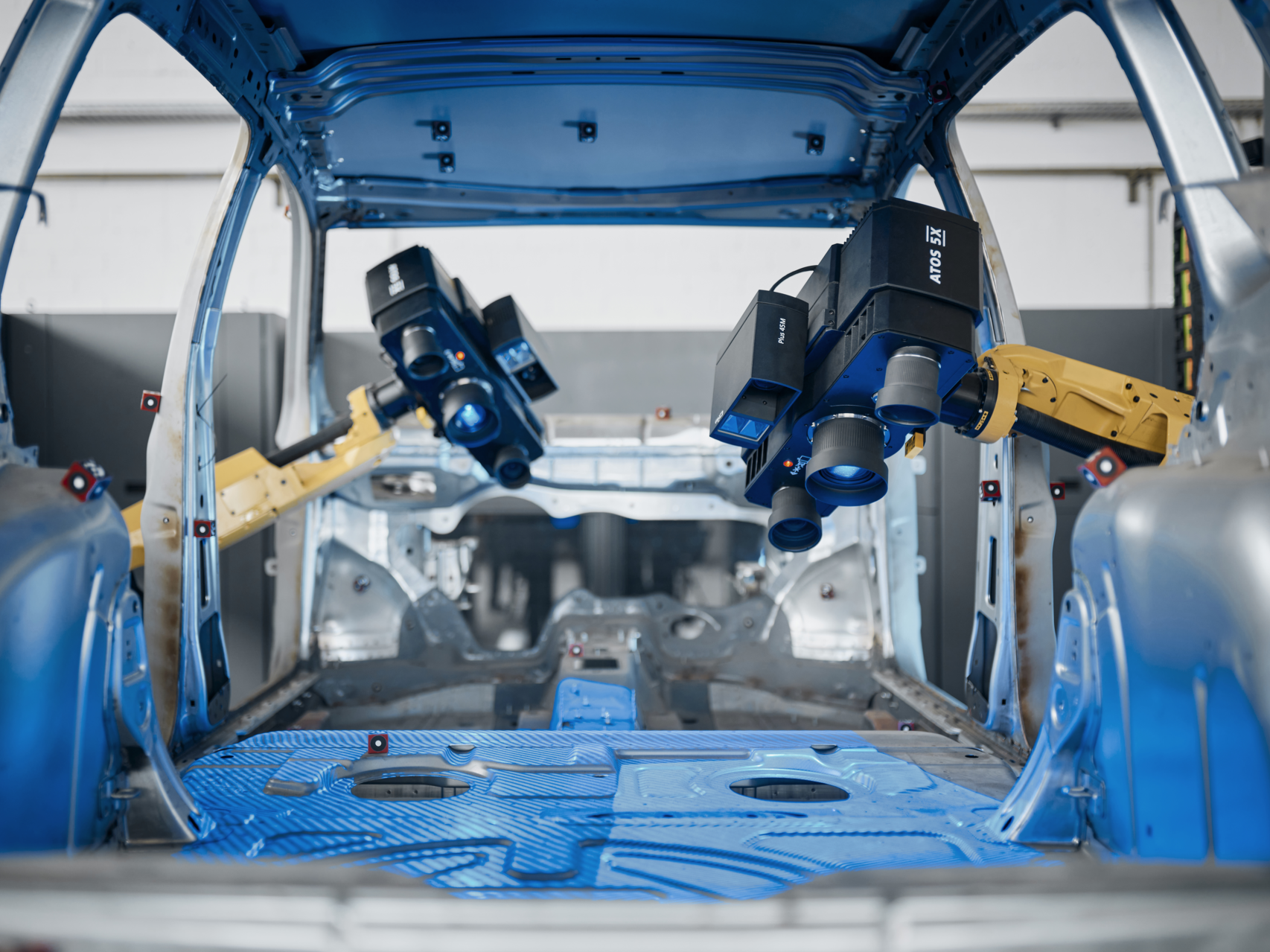

ATOS ScanBox serie 8 adskiller sig fra serie 7, ved at have to robotter, og dermed også to scannere. Begge robotter er monteret på deres eget skinne/lift system, så måling af store emner udføres samtidigt fra to sider.

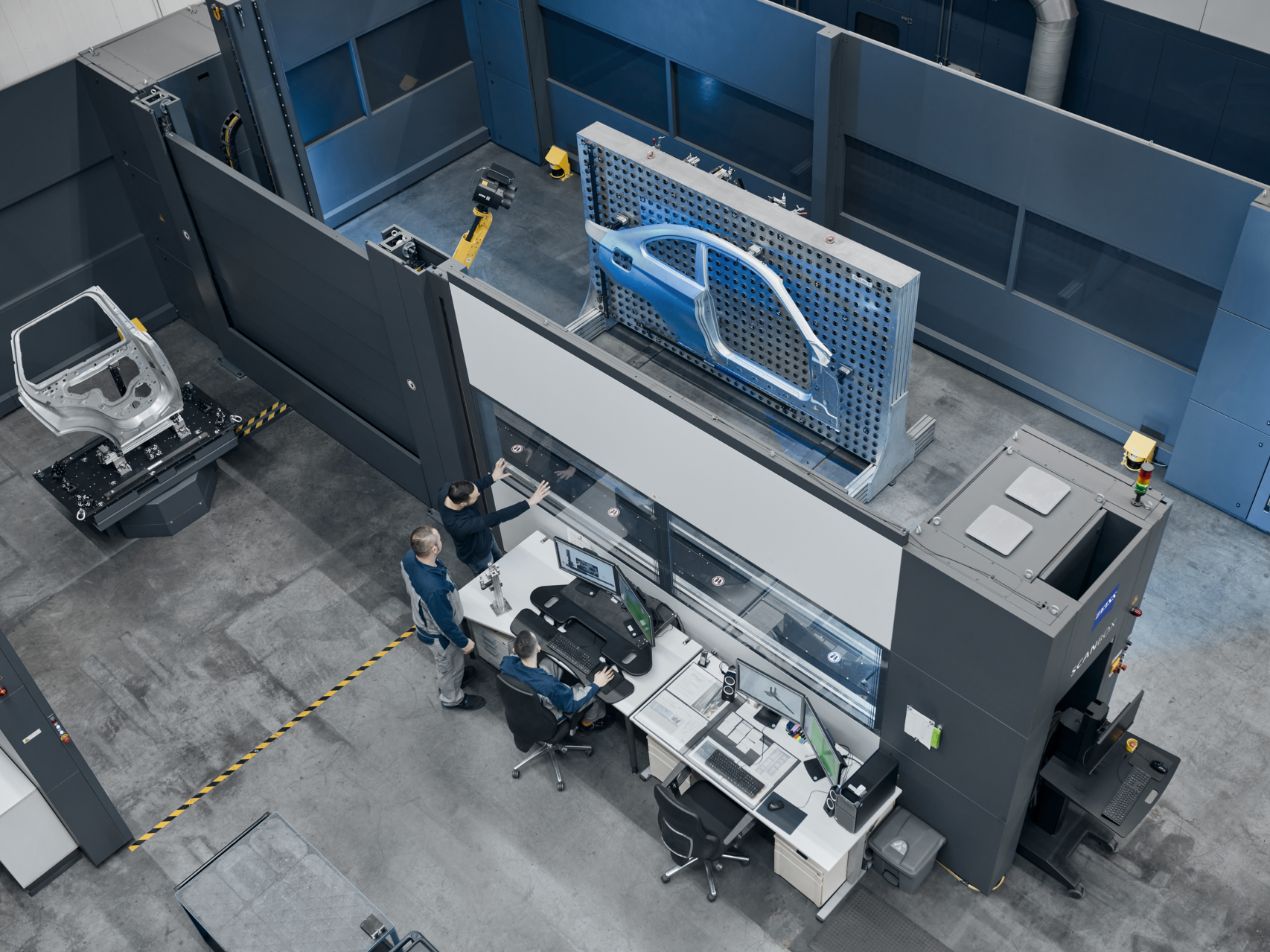

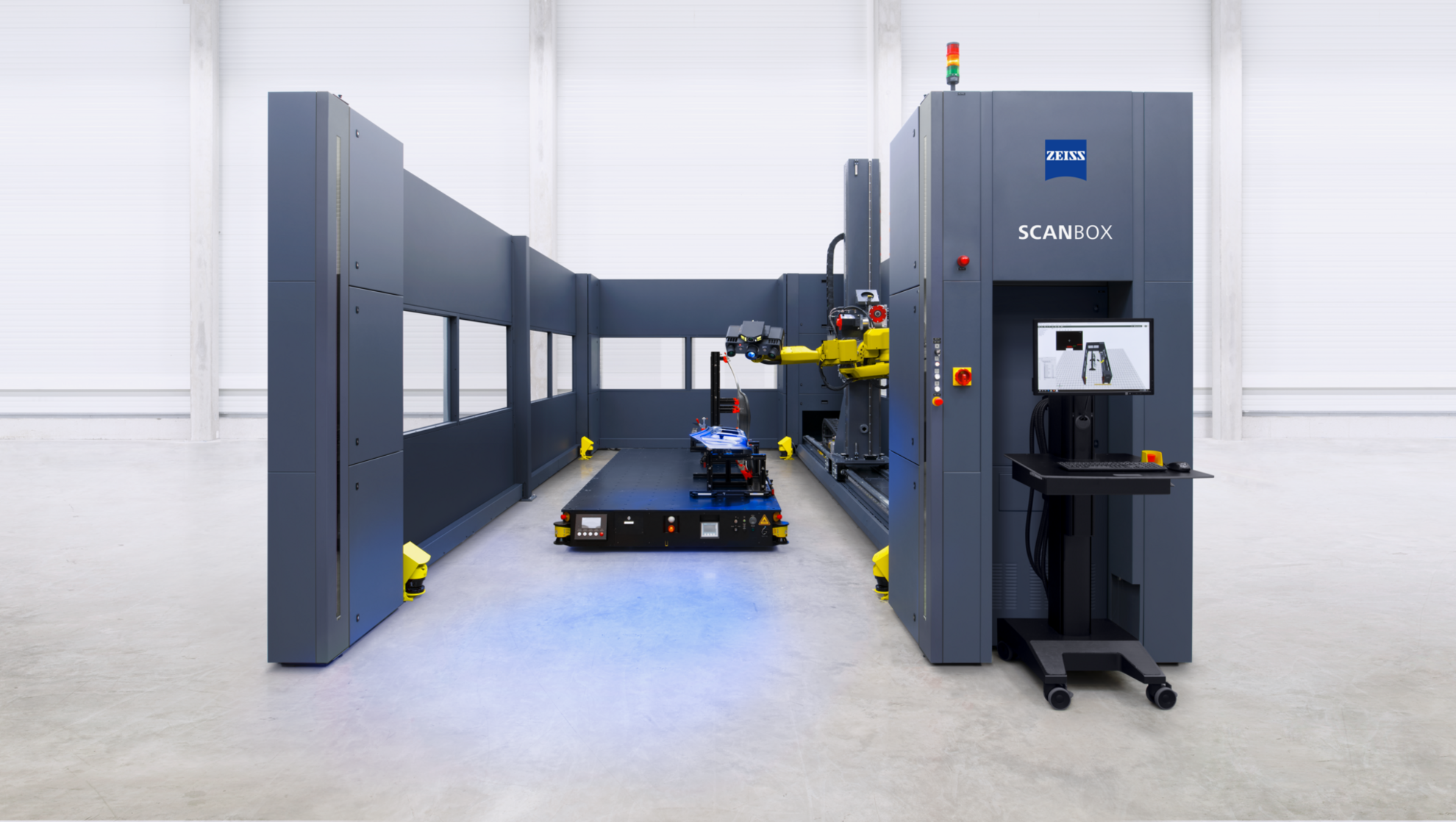

ATOS ScanBox 7260

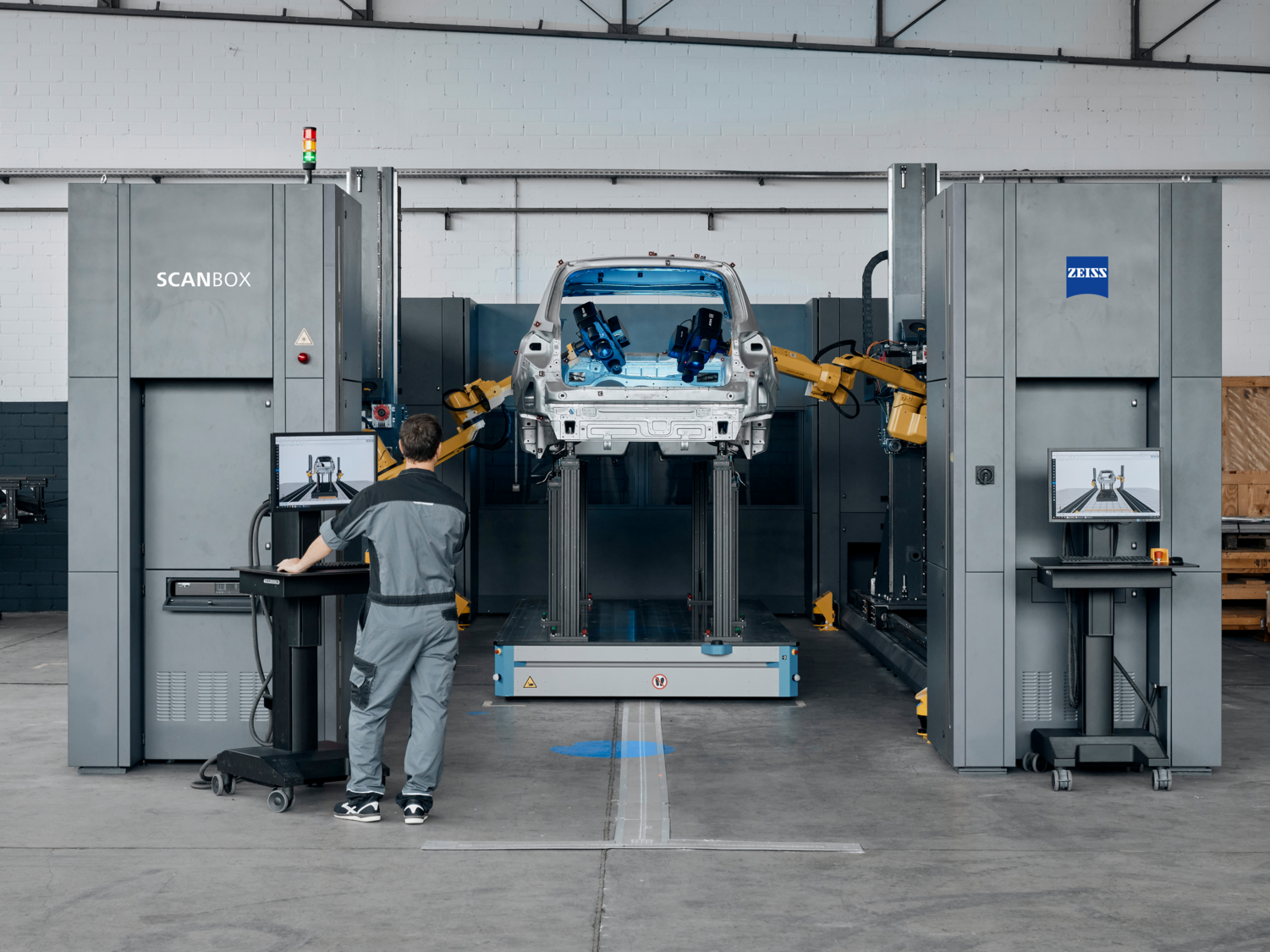

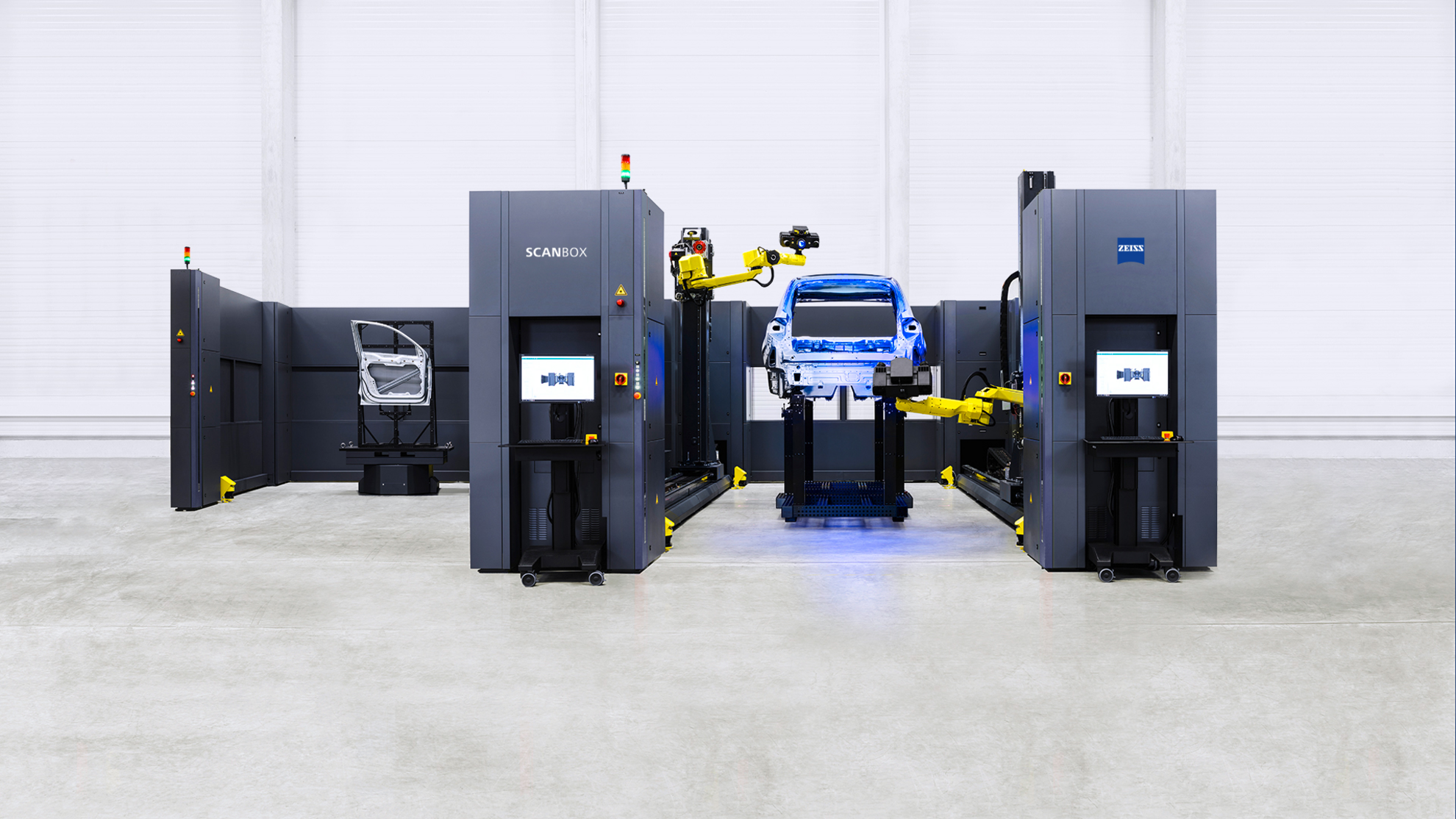

ATOS ScanBox 8260

Begge serier kan udbygges med rotationsborde uden for det primære arbejdsområde. En vertikal skydedør kan køres ned, hvorefter emnet på rotationsbordet kan 3D scannes, mens der forberedes i det primære arbejdsområde. Rotationsbordet kan installeres enten på højre eller venstre side.

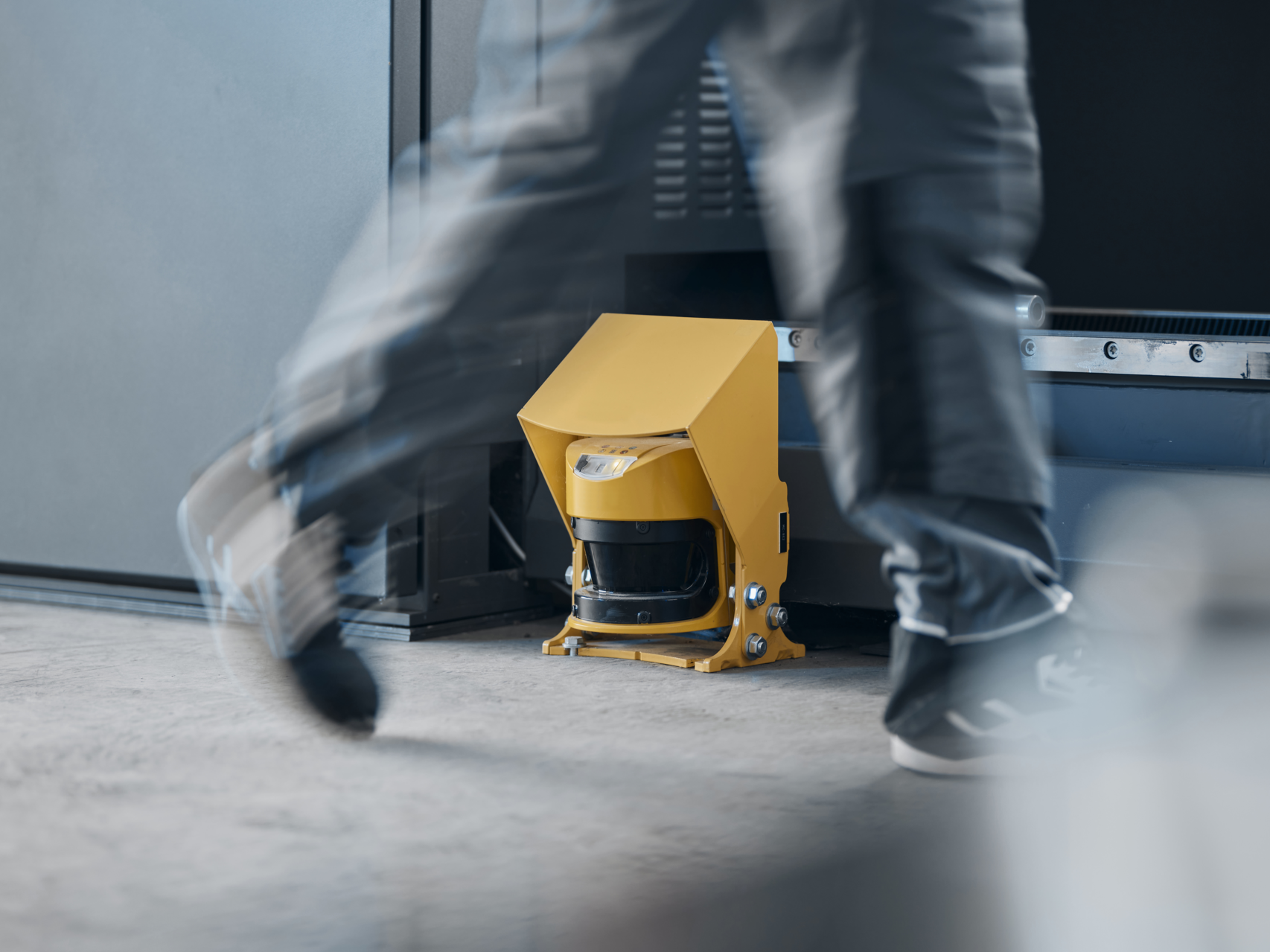

Ved ATOS ScanBox serie 8 kan der installeres et rotationsbord på hver side, for maksimal ydeevne. Alle indgange er sikret af lyssensorer.

Med robottens patenterede 8-aksede system, leverer ATOS ScanBox serie 7 & 8 komplet overflademåling af emner, der grundet størrelse eller vægt ikke kan placeres på et rotationsbord.

En komplet geometrisk emneopmåling sikrer at omkostningstunge emner lever 100% op til de specificerede kvalitetskrav.

Ved at installere rotationsbord på siden af systemet, opnås et forøget output, da emner til rotationsbordene kan forberedes samtidig med, at der foregår opmåling i det primære måleområde.

ATOS ScanBox 7260 ATOS ScanBox 8260
Dimensioner 4750 x 10150 x 3900 mm 5750 x 10150 x 3900 mm
Strømforsyning 200-500 V (3 faser, 32 A) 2 x 200-500 V (3 faser, 32 A)
Maks. emnestørrelse Op til 6000 x 1250 mm Op til 6000 x 2500 mm
Maks. emnevægt Ubegrænset Ubegrænset
Antal scannere 1 2
Automatiserede akser 8-9 16-18
Rotationsborde 0-1 0-2
Indgang Lyssensor Lyssensor
Dørvidde 3050 mm 3050 mm
Fastmontering til gulv Ja Ja
Lastemetode Manuelt, kran, truck Manuelt, kran, truck
Sensor kompatibilitet ATOS Triple scan, ATOS 5, ATOS 5X

ATOS Triple Scan

ATOS Triple Scan er en high-end 3D scanner, der er ideel til industrien. Scanneren er en stabil og robust løsning til både manuel og automatiseret scanning. Læs mere.

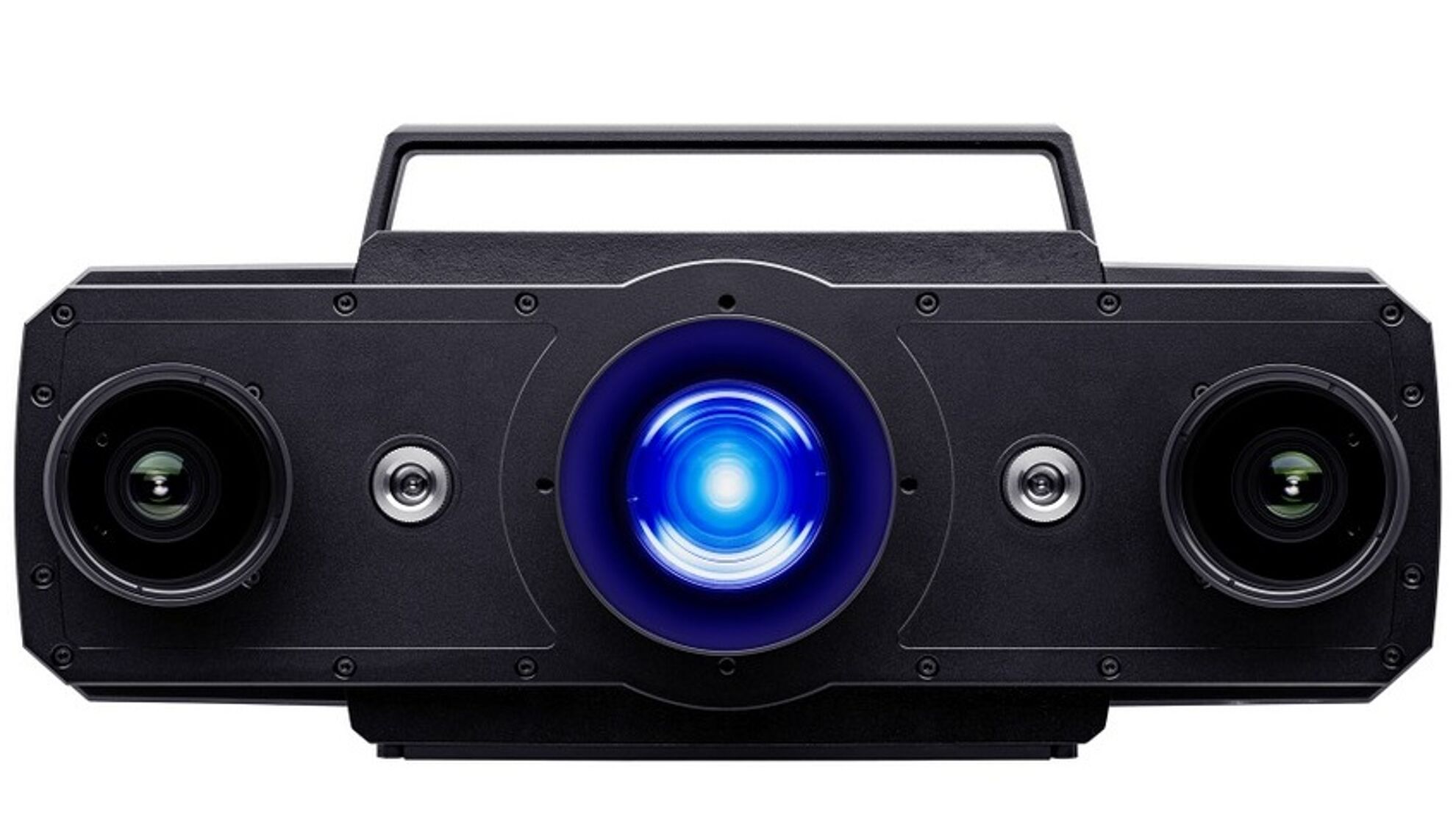

ATOS 5

ATOS 5 er en high-end 3D scanner med kraftig LED lyskilde, der sikrer data i høj præcision til en række forskellige anvendelser. Fås i både manuelt og automatiseret setup. Læs mere.

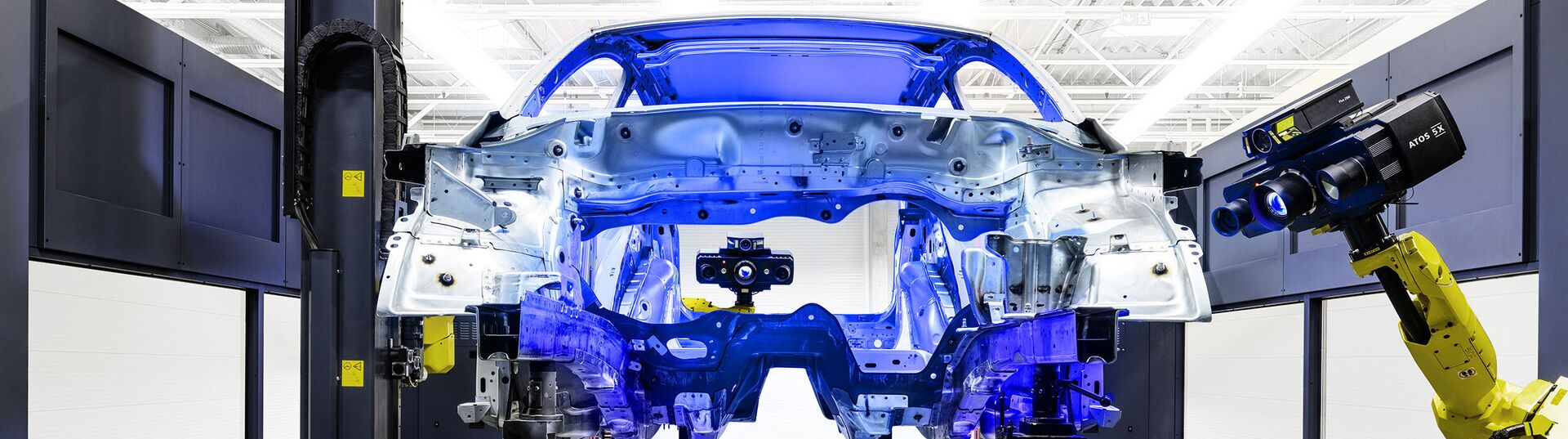

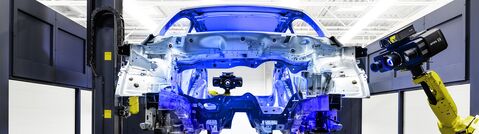

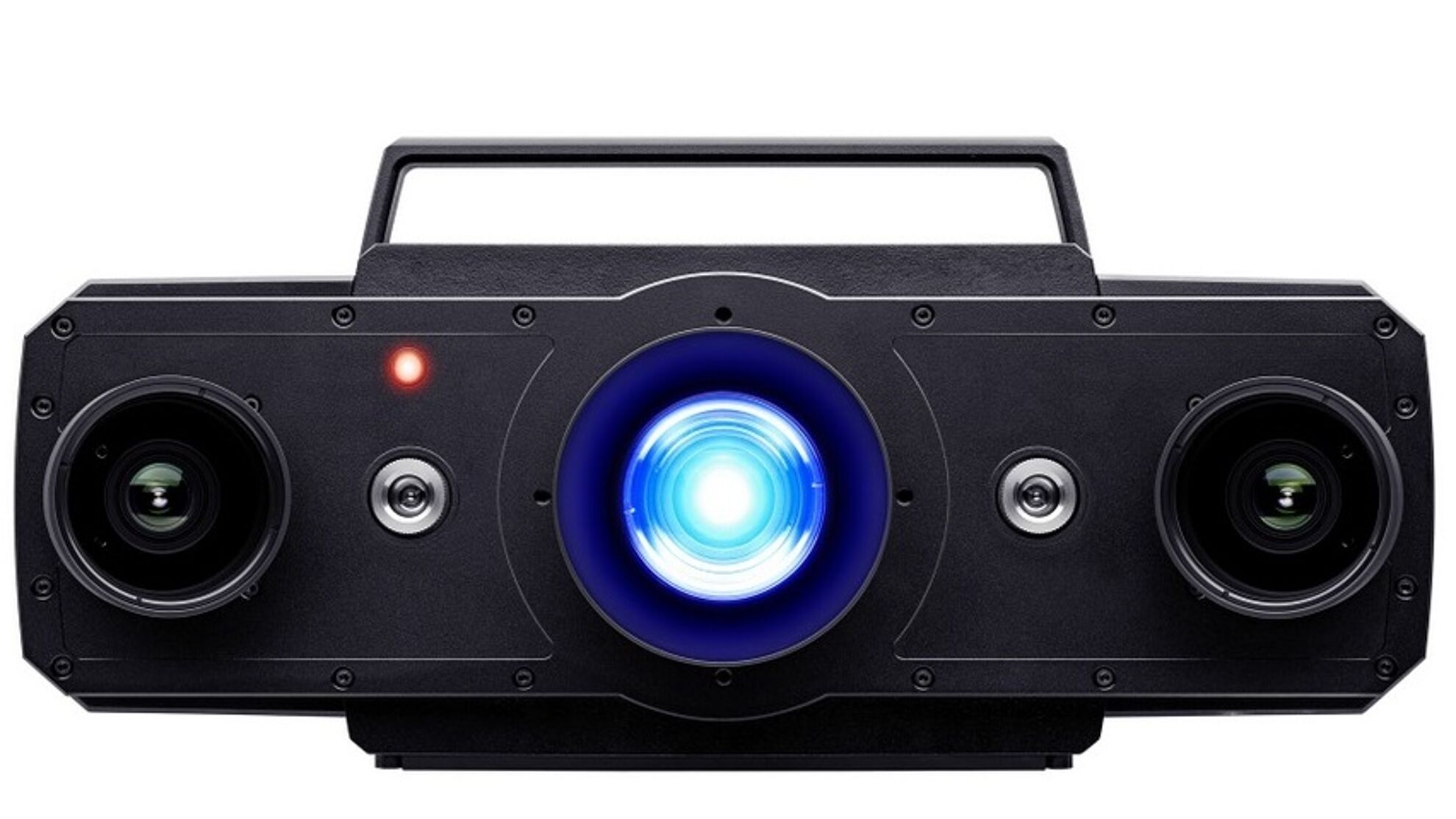

ATOS 5X

ATOS 5X er en industriel 3D scanner med ekstra kraftig lyskilde baseret på laser. Med ATOS 5X opnås en ekstremt hurtigt scanneproces af store emner. Fås til automatiseret setup. Læs mere.

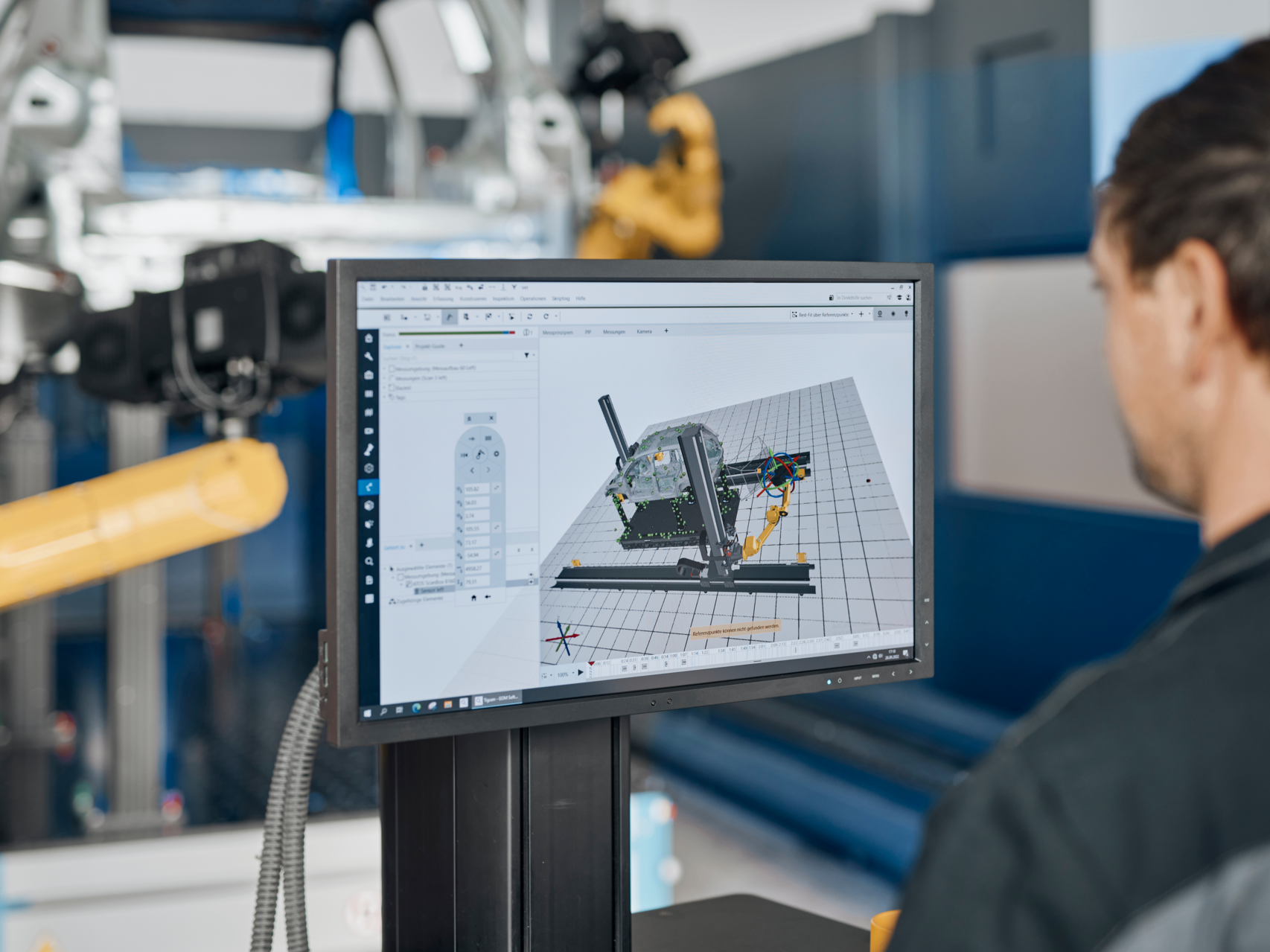

GOM Inspect Professional VMR

Virtual Measuring Room (VMR) er et uundværligt værktøj til programmering af ATOS ScanBox. GOM Inspect Professional VMR er et ekstra softwaremodul til offline programmering. Læs mere.
