CT scanning

3D computertomografi

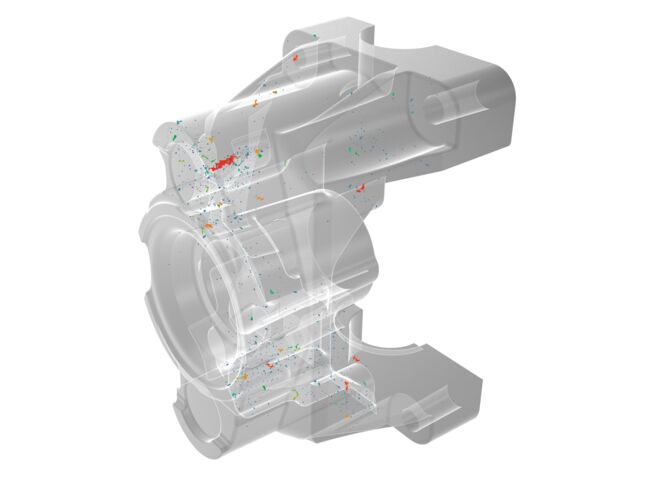

CT scanning er røntgenscanning i 3D og kaldes også computertomografi. Teknologien er ideel til emneopmåling og materialeanalyse, da både indvendige og udvendige geometrier dokumenteres.

Med CT scanning er det muligt at inspicere hulrum, kanaler og andre skjulte detaljer samt analysere interaktioner mellem parter efter montage.

CT scanning

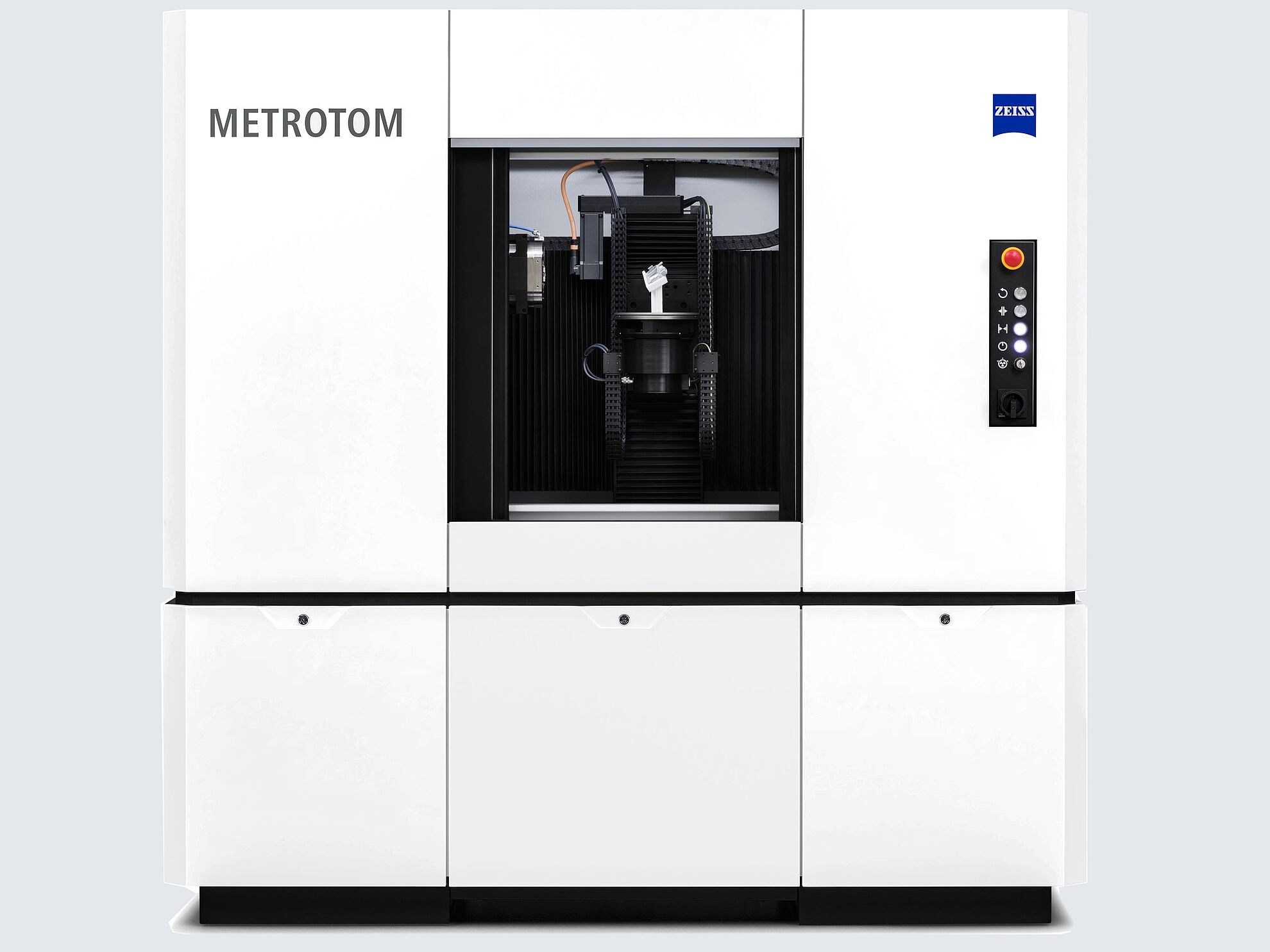

CT scanning, METROTOM 6 scout

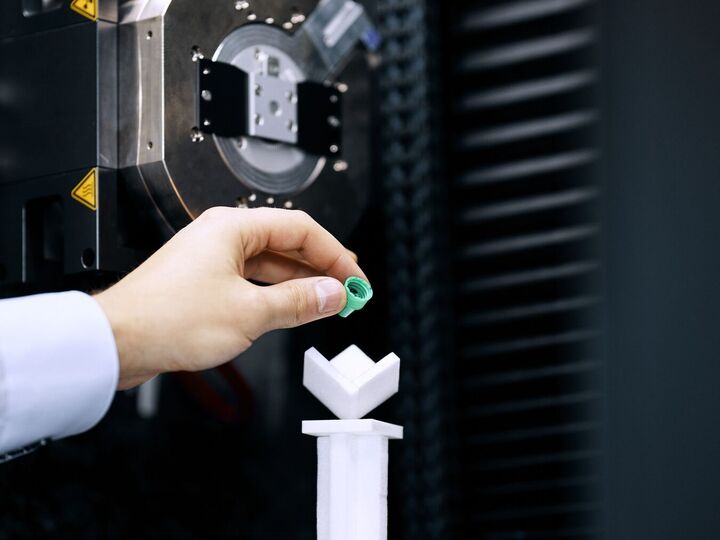

3D computertomografi fungerer ved, at et emne placeres foran en røntgenkilde og roterer 360º.

Mens emnet roterer, optages et stort antal røntgentværsnitsbilleder på et detektorpanel, og disse billeder kan ved hjælp af avanceret software kombineres til en komplet 3D model.

CT scanning bruges primært til kvalitetskontrol og emneopmåling, materialeanalyse, samt analyse af komponenter og montage.

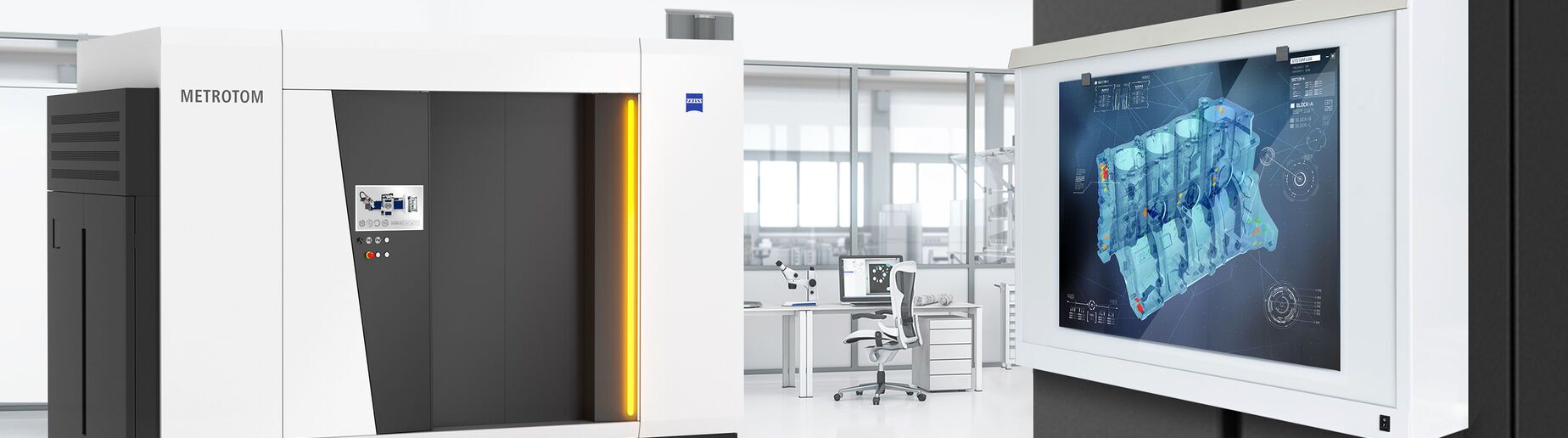

Hos Zebicon tilbyder vi serviceydelser inden for CT scanning af emner op til Ø200 mm og er derudover distributør af CT scanner-serien ZEISS METROTOM.

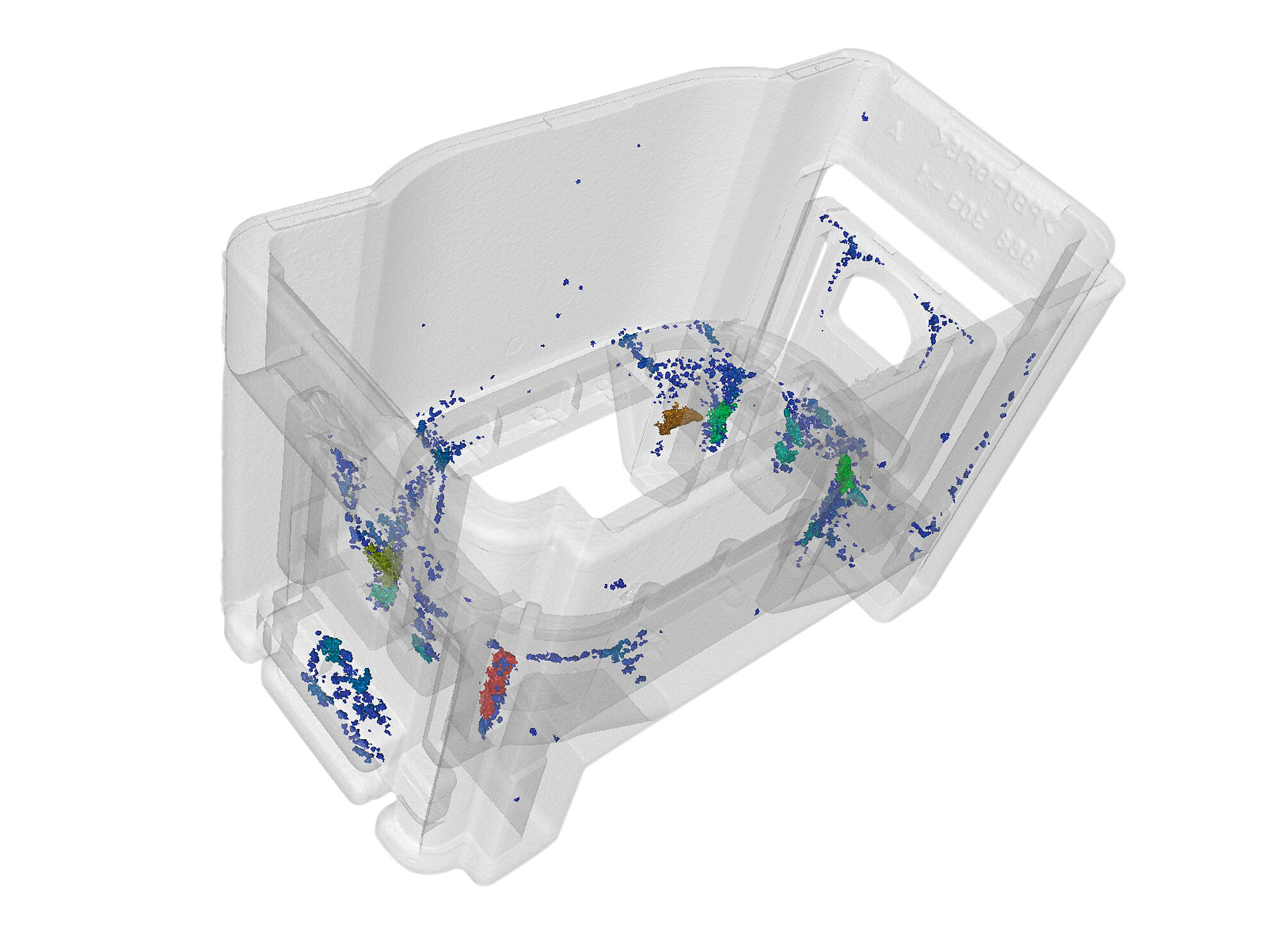

Stik

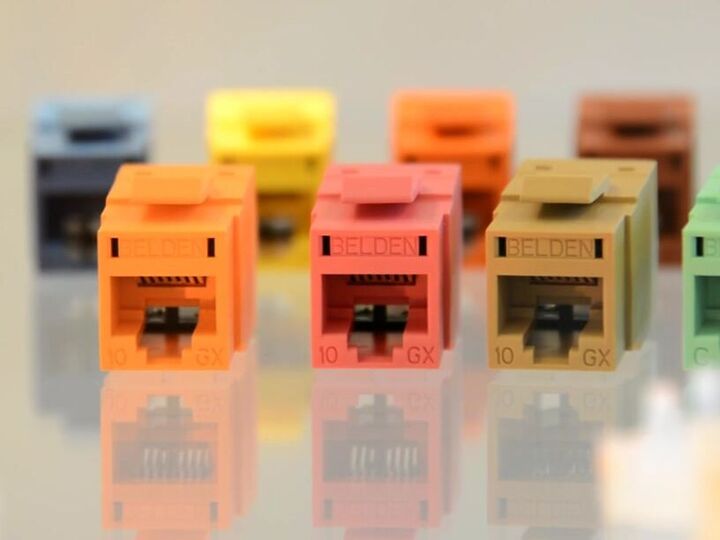

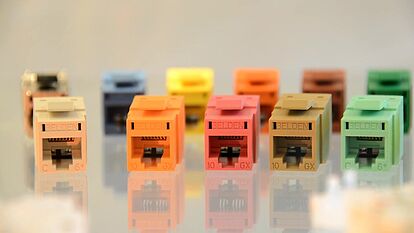

Belden Cekan A/S bruger CT scanning til at dokumentere og validere emner i udviklingsafdelingen.

Læs casen

Case: CT scanning af tube lock

Tube lock

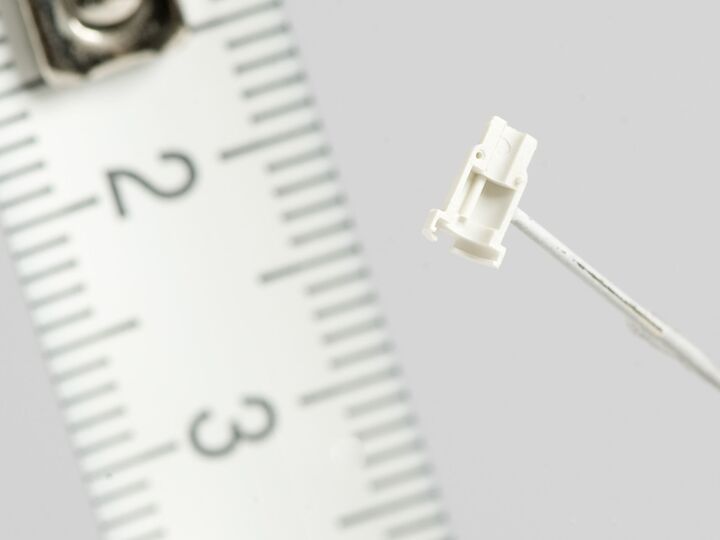

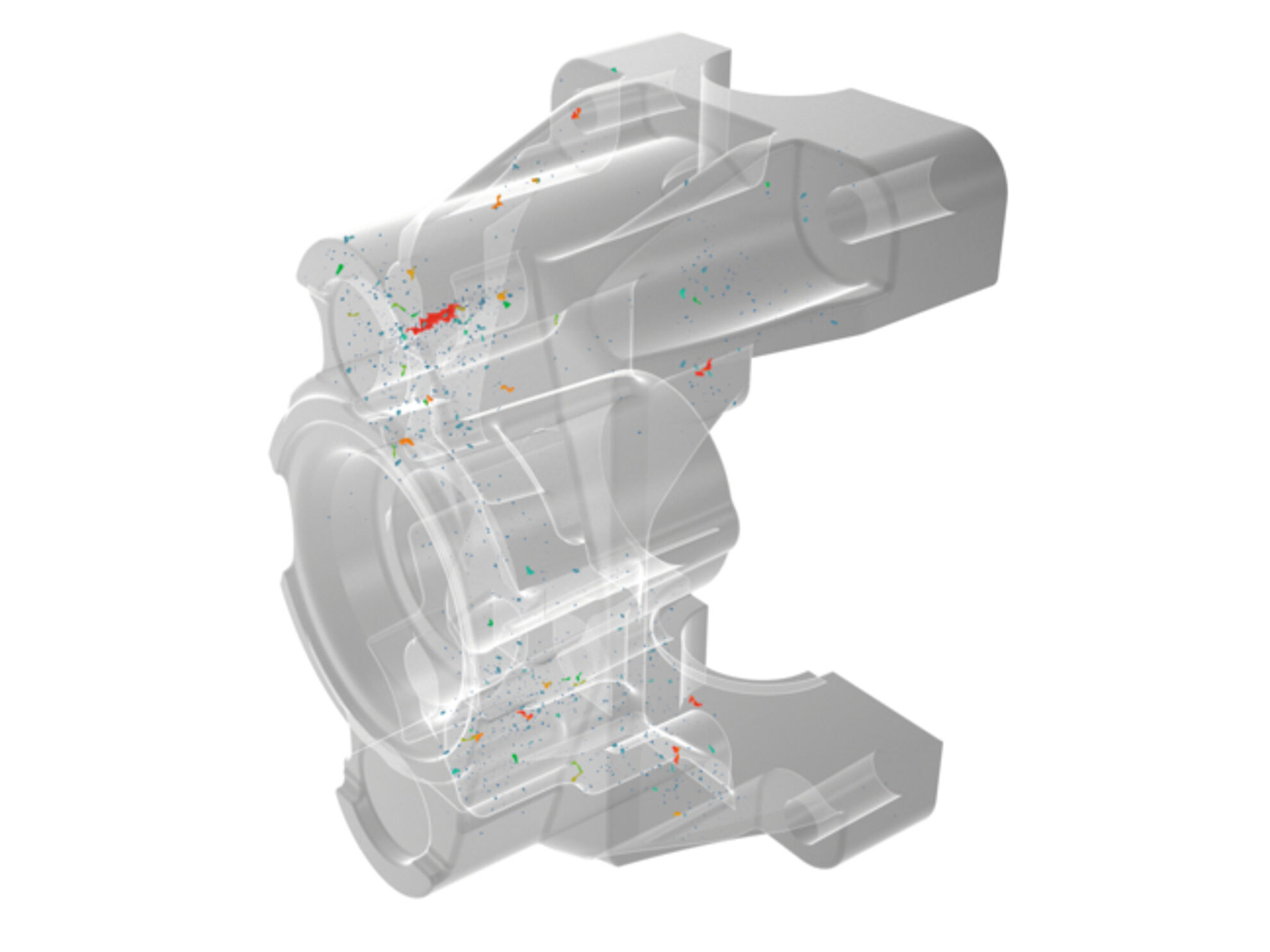

Sonion A/S ønskede at få opmålt et lille plastemne, som skulle analyseres med henblik på emnegodkendelse, samt dokumentation af luftlommer og fiberstruktur.

Læs casen

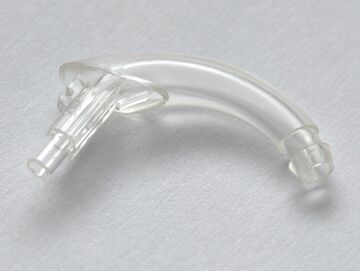

CT scanning af plastemne

Plastemne

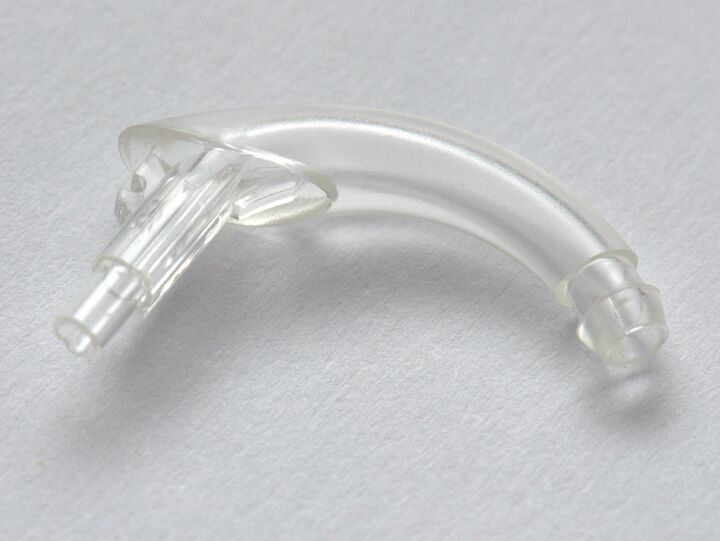

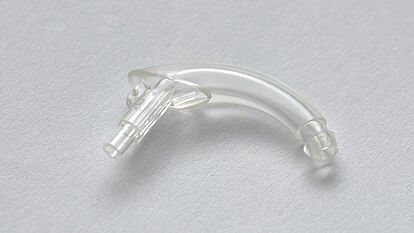

Oticon A/S ønskede opmåling og kvalitetskontrol af delkomponenten "hook". Zebicon brugte CT scanning til at opmåle ind- og udvendige geometrier.

Læs casen

Med ZEISS METROTOM computertomografi kan alle dimensioner opmåles og inspiceres med blot et enkelt scan. Det er endda muligt at opmåle flere komponenter samtidigt i CT scanneren afhængig af emnernes størrelse.

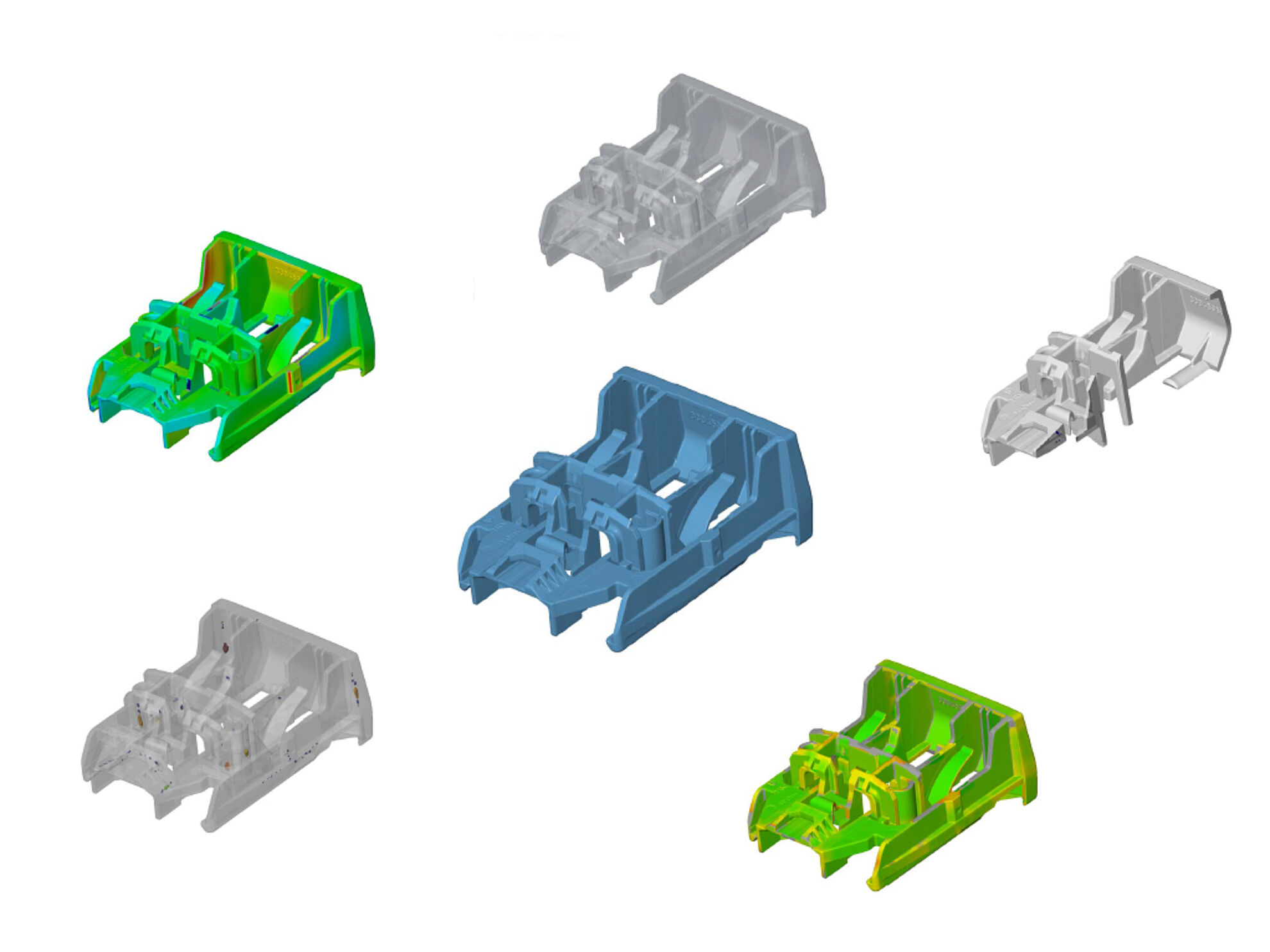

Derudover kan ekstra dimensioner inspiceres når som helst, ved at bruge de genererede data til at udføre supplerende analyse. Ved at sammenligne de scannede data med CAD data skabes et farveplot, der giver et visuelt overblik over hele emnets dimensionale nøjagtighed.

Særligt for ZEISS METROTOM-serien er, at systemerne giver sporbare måleresultater og lever op til eksisterende metrologistandarder.

CT scanning
CT scanning

ZEISS METROTOM-serien byder på et bredt udvalg af CT scannere, hvor du kan finde alt fra systemer med stor brugervenlighed og lille footprint til avancerede CT scannere, der kan klare de mest krævende måleopgaver.

Med over 10 år på markedet, er METROTOM-systemerne bygget på en gennemtestet teknologi, og er en anerkendt målemetode inden for industrien.

Alle METROTOM CT scannere leveres med GOM Volume Inspect. Denne software er et stærkt værktøj, som giver mange muligheder for efterfølgende inspektion og analyse.



ZEISS METROTOM 1

ZEISS METROTOM 1

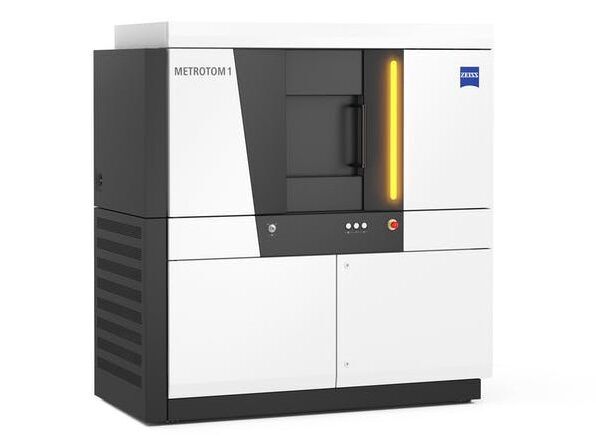

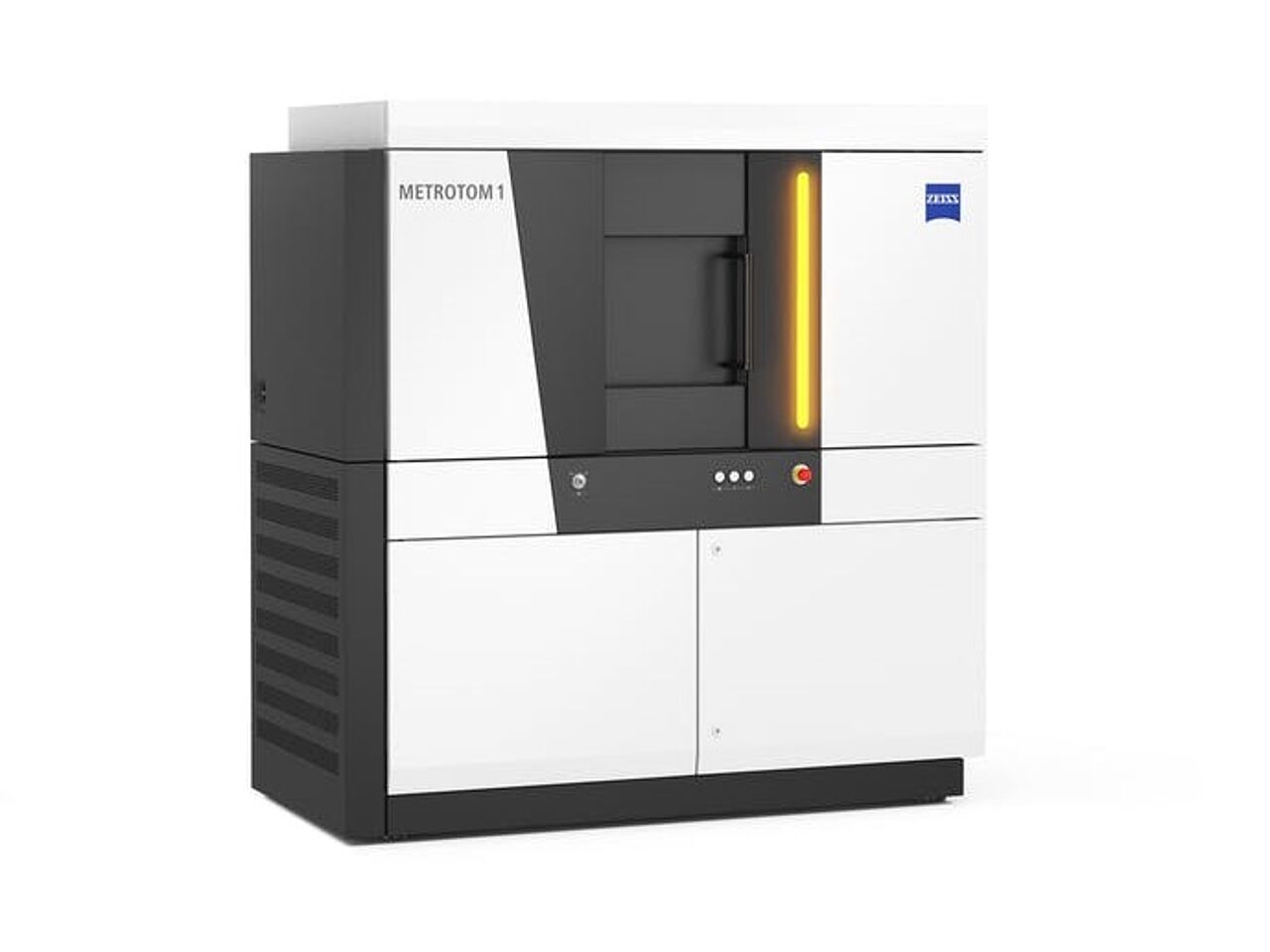

ZEISS METROTOM 1 er en lille og brugervenlig CT scanner til opmåling af plastemner og emner af letvægtsmetal. Den kan scanne emner op til Ø170 mm og H 150 mm.

ZEISS METROTOM 800 130 kV

ZEISS METROTOM 800 130 kV

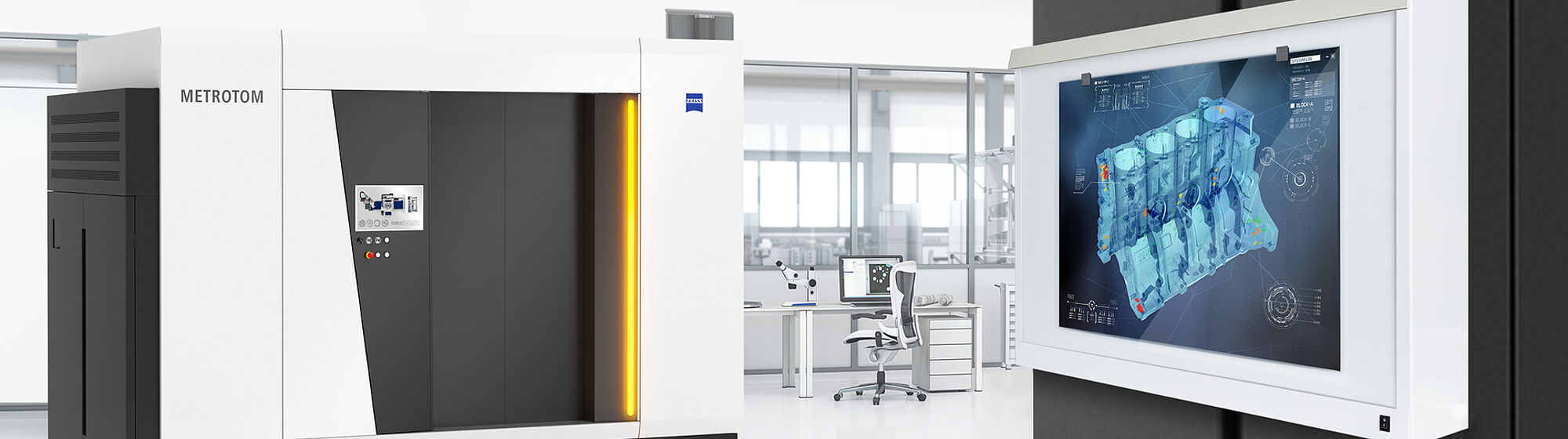

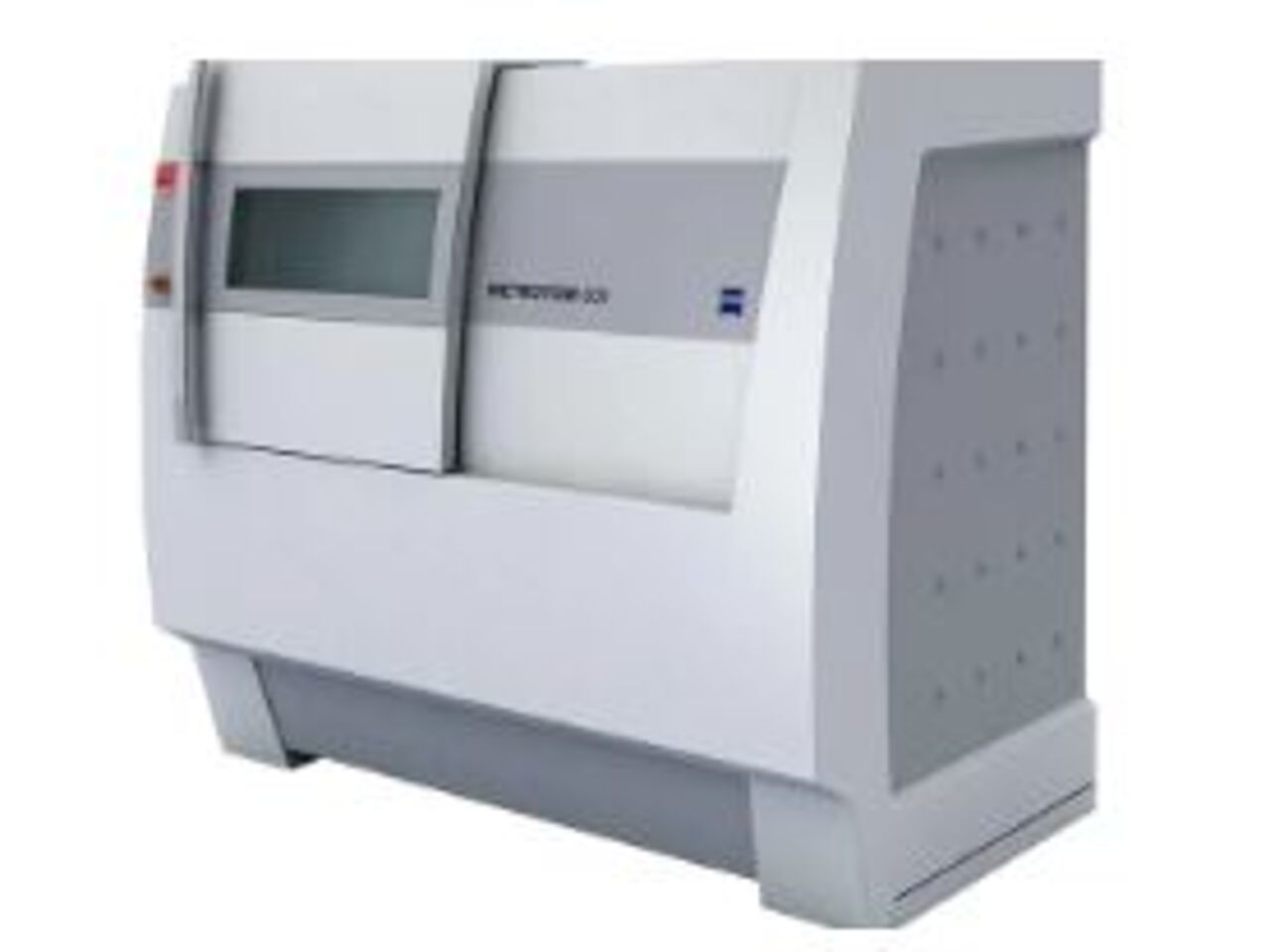

ZEISS METROTOM 800 130 kV er velegnet til opmåling af plastemner med høj nøjagtighed. Den kan opmåle emner op til Ø300 mm og H 260 mm.

ZEISS METROTOM 6 Scout

ZEISS METROTOM 6 scout

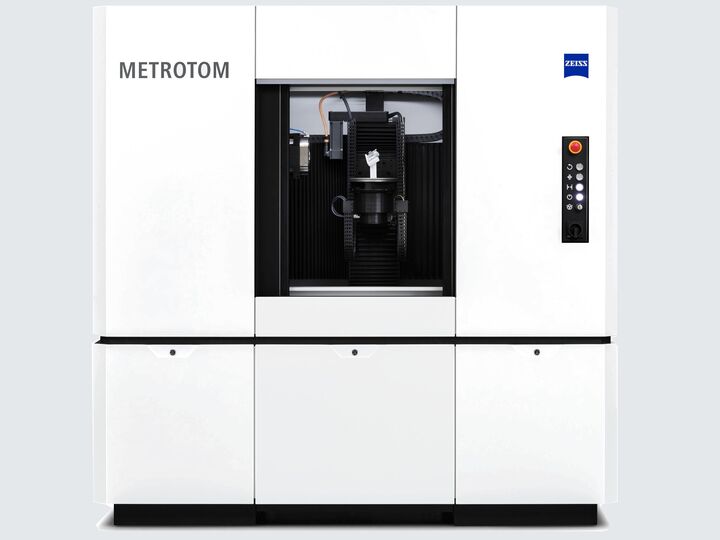

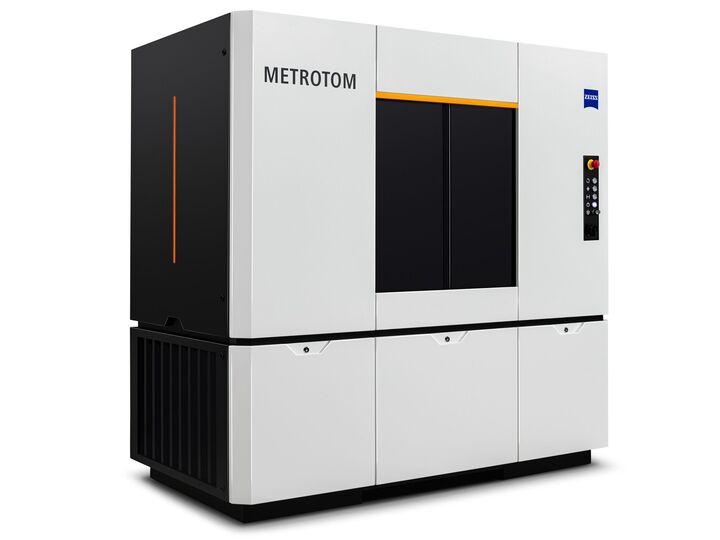

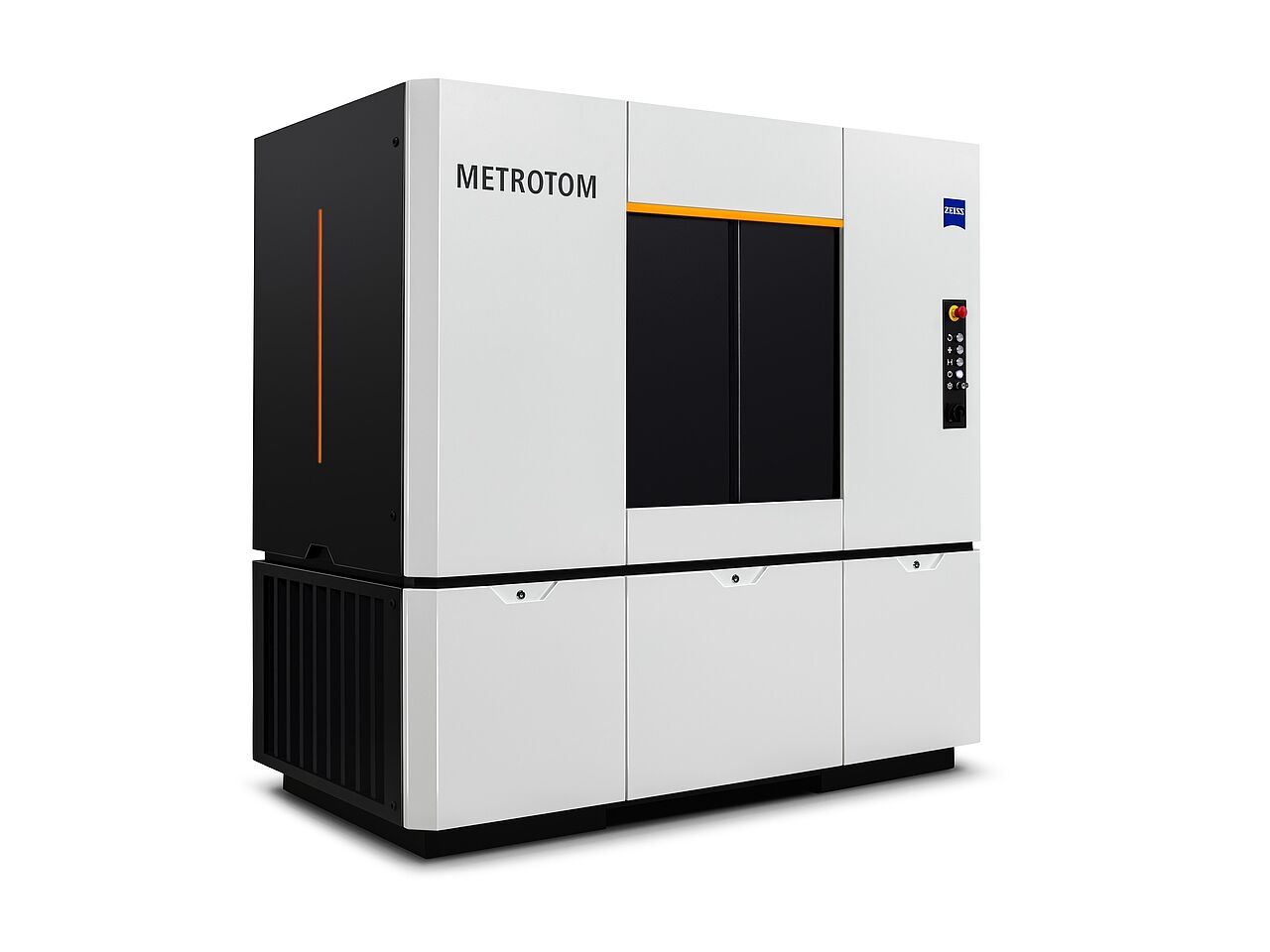

ZEISS METROTOM 6 scout har ultra-høj opløsning og er særlig velegnet til scanning af plastemner op til Ø200 mm og H 400 mm.

ZEISS METROTOM 800 225 kV

ZEISS METROTOM 800 225 kV

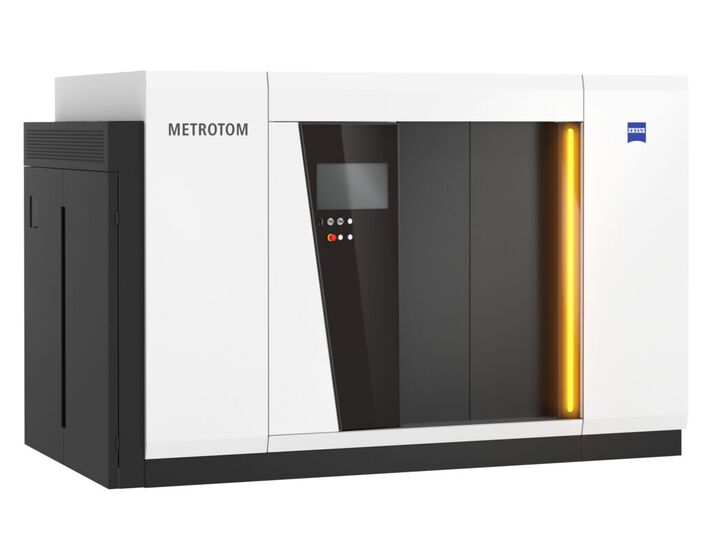

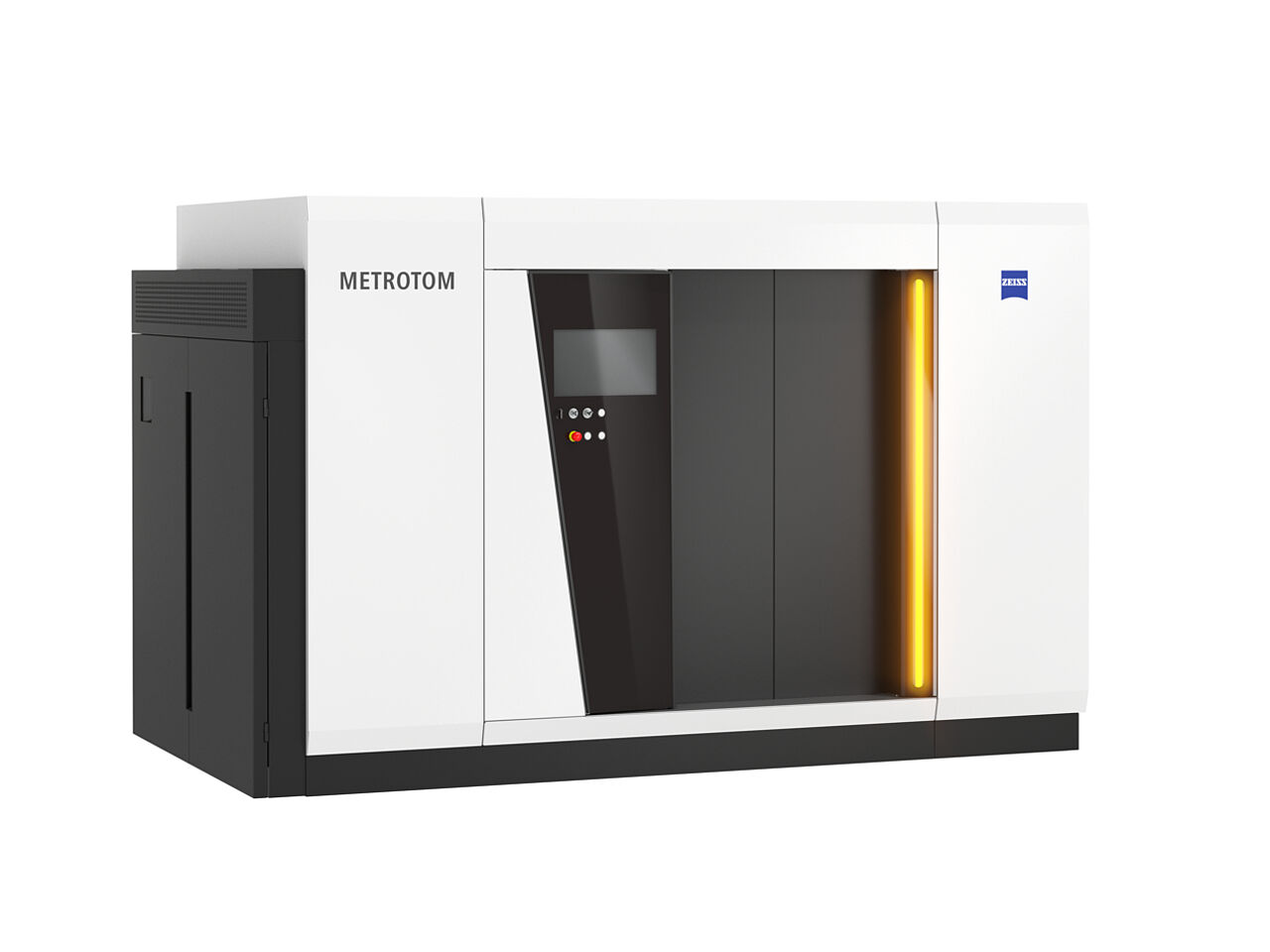

ZEISS METROTOM 800 225 kV er velegnet til hurtig opmåling af emner fremstillet i et mere kompakt materiale. Den kan opmåle emner op til Ø300 mm og H 360 mm.

CT scanner, ZEISS METROTOM 1500

ZEISS METROTOM 1500

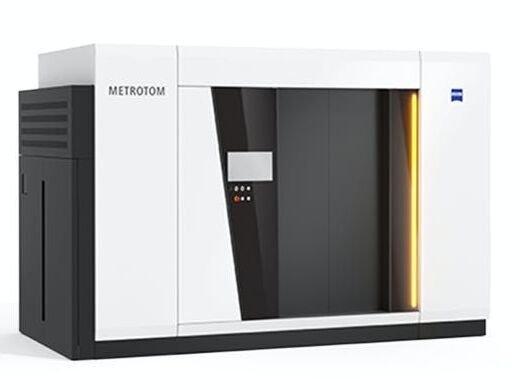

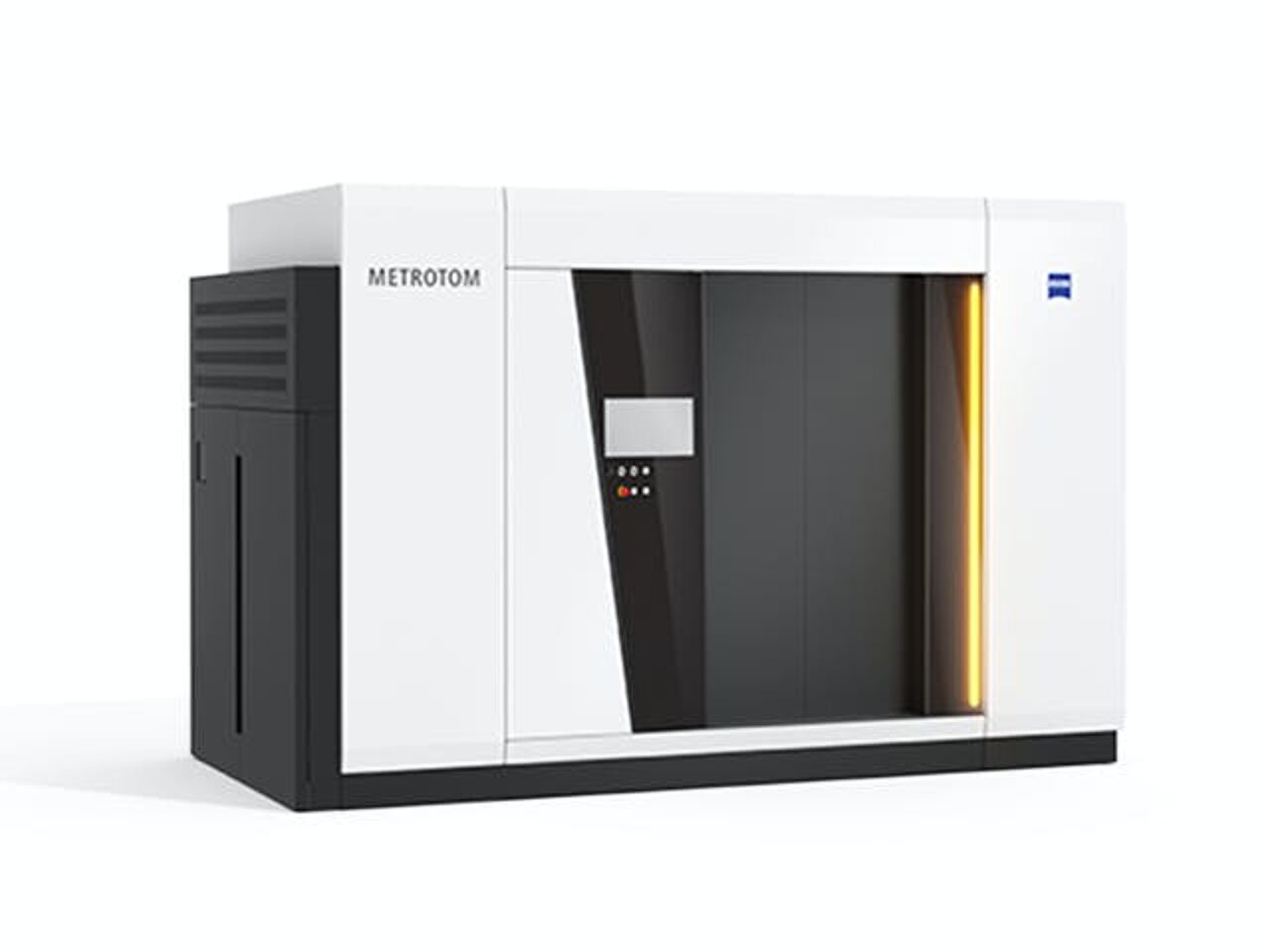

ZEISS METROTOM 1500 er velegnet til hurtig scanning af store tunge emner op til Ø615 mm, H 800 mm og 50 kg.


METROTOM 1 METROTOM 800 130 kV METROTOM 6 scout METROTOM 800 225 kV METROTOM 1500
Dimensioner (mm) 1750 x 1820 x 870 1960 x 2190 x 1310 2130 x 2200 x 1230 2050 x 3200 x 1820 2440 x 3700 x 1810
Vægt (kg) 2100 5700 4800 5000 6600
Akser 1 3 5 3 3
X-ray kilde (kV) 160 130 225 225 225
Detektorpanel (pix) 2560 x 2560 1536 x 1920 3008 x 2514 1024 x 1024 3072 x 3072
Min. focal spot (mm) - 0.005 0.004 0.007 0.007
Temperaturstyring Ja Ja Ja Ja Ja
Emnestørrelse (mm) Ø170, H 150 Ø300, H 360 Ø240, H 400 Ø300, H 390 Ø616, H 800
Emnevægt (kg) 5 5 5 5 50
Teknisk direktør, Kasper Fedde Krogh

Kasper Fedde Krogh

Direktør, Teknik & produktion
+45 41 96 49 50
kfk@slet-dette.zebicon.com



Kontakt Kasper og hør nærmere

CT scanning

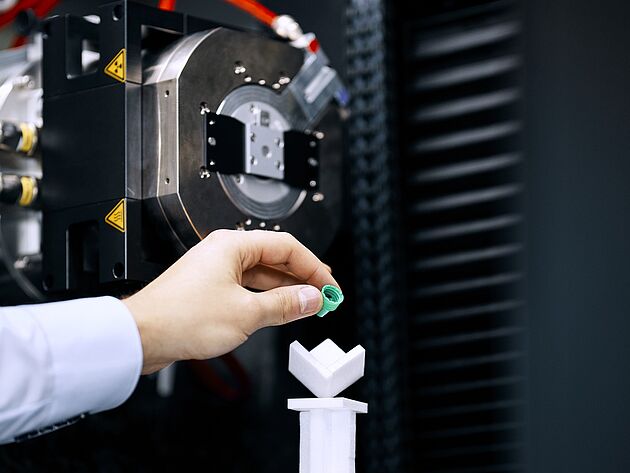

CT måleopgaver

Hos Zebicon udfører vi CT scanning som serviceydelse. Få opmålt dine emner til en fast lav pris, eller få et tilbud på din måleopgave. Vi står klar til at give dig faglig rådgivning og CT scanning i højeste kvalitet.

Læs mere

GOM Volume Inspect

GOM Volume Inspect

GOM Volume Inspect er en software til analyse og visualisering af CT data. Den er ideel til analyse af indvendige geometrier og giver dig alle de kendte inspektionsmuligheder herunder, opretning, GPS-målsætning, lineær målsætning og sammenligning med CAD.

Læs mere
